bậy bạ nầu
cái mục tiêu bay của Mỹ còn bé hơn nhá
BQM-74 CHUKAR

Cái đoạn 2'14 trở đi nó bẩu supreme defence penetration quả í nó bây nó tránh được đạn pháo mà cự.nó tránh chứ đâu phải nó đứng im để bắn không trúng đâu mà bẩu nhỏ với lớn \:D/


springsea

[Tịch thu bằng lái]
Biển số
OF-44950
Ngày cấp bằng
29/8/09
Số km
9,681
Động cơ
536,693 Mã lực
Theo ý kiến của một chuyên gia trên này thì tàu tàng hình sẽ làm rada hàng ko bó tay. Rada máy bay còn chịu thì rada Ashm chả còn vẹo gì. Hải quân quay về đấu pháo

Biển số
OF-3680
Ngày cấp bằng
7/3/07
Số km
10,881
Động cơ
663,247 Mã lực
Tuổi
50
Theo ý kiến của một chuyên gia trên này thì tàu tàng hình sẽ làm rada hàng ko bó tay. Rada máy bay còn chịu thì rada Ashm chả còn vẹo gì. Hải quân quay về đấu pháo
Khổ các ông thiết kế tầu mẽo, âu đến cả ngố nữa .. cứ ra sức làm giảm rờ cê ét .. xong rồi quay về đấu pháo .. phú quý giật lùi nhể .. chiên da ọp chém là .. nhứt .. =))


FLAGSHIP

Xe hơi
Biển số
OF-310627
Ngày cấp bằng
6/3/14
Số km
123
Động cơ
299,530 Mã lực
Tên lửa nhiều loại quá, bác có cách nào mang công nghệ về Việt Nam để nâng cấp hệ thống phòng thủ của quê ta không, mang được về mới đáng quý.


springsea

[Tịch thu bằng lái]
Biển số
OF-44950
Ngày cấp bằng
29/8/09
Số km
9,681
Động cơ
536,693 Mã lực
Lãy hồn đừng bám theo đuôi nữa, mệt quá #-o


Xe thể thao

Xe buýt
Biển số
OF-311088
Ngày cấp bằng
9/3/14
Số km
737
Động cơ
305,360 Mã lực
Lộ diện 3 'sát thủ' của tàu ngầm Kilo Việt Nam
(Quốc phòng Việt Nam) - Sáu tàu ngầm Kilo 636.1 của Hải quân Việt Nam sẽ không trang bị ngư lôi siêu hạng VA-111 Shkval như dân mạng đã đồn đoán trước đó.

Tàu ngầm Kilo Việt Nam sẽ không sử dụng loại ngư lôi siêu khoang độc đáo VA-111 Shkval như các đồn đoán trước đây. Thay vào đó, trong năm 2009, Việt Nam đã quyết định đặt mua 2 loại khác của Nga là ngư lôi chống tàu ngầm, chống hạm 53-65 và ngư lôi chống hạm TEST 71.
Thông tin trên đã được Viện Nghiên cứu Hòa bình Quốc tế Stockholm (Sipri) tiết lộ hôm 17/3.
Theo SIPRI thì hai loại ngư lôi 53-65 và TEST 71 sẽ kết hợp với loại tên lửa hành trình chống hạm 3M-54 Klub để tạo thành một bộ ba vũ khí tấn công cực mạnh cho các tàu ngầm diesel-điện Kilo 636.1 của Hải quân Việt Nam.
Ngư lôi TEST-71M-NK sẽ được trang bị cho tàu ngầm Kilo Việt Nam​
Tất cả 3 loại vũ khí chủ lực trên tàu ngầm Kilo này đều đã được Việt Nam đặt mua từ năm 2009 như một phần trong thỏa thuận mua 6 tàu ngầm Kilo dự kiến sẽ hoàn thành trang bị vào năm 2016.
Báo cáo của SIPRI cho thấy, Việt Nam đã đặt mua tổng cộng 50 quả tên lửa hành trình chống hạm phóng từ tàu ngầm 3M-54 Klub, 80 quả ngư lôi chống hạm 53-65 và 80 quả ngư lôi chống hạm/chống ngầm TEST-71. Trong năm 2013, Việt Nam đã tiếp nhận tương ứng là 10, 15 và 15 đơn vị cho mỗi loại vũ khí hiện đại này.
Tàu ngầm Kilo 636.1 được thiết kế có 6 ống phóng ngư lôi 533mm ở phía trước, cho phép phóng được tất cả các loại vũ khí tấn công chủ lực, bao gồm ngư lôi chống hạm 53-65, ngư lôi chống hạm/chống ngầm TEST 71 và tên lửa hành trình Klub.
+ 53-65 hay Type 53-65 là loại ngư lôi dẫn đường bằng sóng âm, được thiết kế dựa trên loại ngư lôi thế hệ trước Type 53-61. Phiên bản xuất khẩu được gọi là 53-65KE chuyên dùng để chống tàu nổi. Ngư lôi có đường kính 533mm; chiều dài 7,2m; nặng 2.070kg và trang bị đầu nổ nặng tới 300kg.
Hai ngư lôi TEST 71 và 53-65 kết hợp với tên lửa Klub tạo thành bộ 3 vũ khí tấn công hoàn hảo cho tàu ngầm Kilo Việt Nam​
Type 53-65 đạt tầm xa tấn công 12km khi di chuyển ở tốc độ 125km/giờ và 18km khi di chuyển tốc độ 83km/giờ (biến thể 53-65K đạt tới 19km và 53-65M lên đến 22km). Theo dự đoán, biến thể mà Việt Nam mua sẽ là loại ngư lôi Type 53-65K.
+ TEST 71 là loại ngư lôi dẫn đường bằng dây dẫn và nặng hơn khá nhiều so với loại TEST 68 - ngư lôi dẫn đường bằng dây dẫn đầu tiên của Liên Xô. TEST 71 sở hữu khá nhiều ưu điểm như tầm bắn xa hơn, đầu nổ nặng hơn và có thể tấn công mục tiêu ở độ sâu lớn hơn.
Ngoài nguyên mẫu ban đầu, TEST 71 còn được phát triển thêm 4 biến thể chính là TEST 71M, TEST 71MK, TEST 71ME-NK và TEST 3. Trong đó, chỉ có biến thể TEST 71ME-NK là có khả năng tấn công đa năng (cả tàu nổi và tàu ngầm), do vậy, có khả năng cao đây cũng chính là biến thể ngư lôi TEST 71 mà Hải quân Việt Nam đặt mua cho tàu ngầm Kilo.
Type 53-65 được đánh giá là loại ngư lôi khá hiện đại, có khả năng tự phát hiện và tấn công mục tiêu ở cự li xa​
TEST 71ME-NK có đường kính 533mm; dài 7,93m; nặng 1.820kg; đầu nổ nặng 205kg và có ưu điểm tuyệt vời là được trang bị 2 ngòi nổ khác nhau: Nổ cận đích (thủy âm và từ trường) và chạm nổ. Ngư lôi hoạt động nhờ được điều khiển từ xa qua dây, đầu dò bán chủ động và đầu dò sóng âm với tầm phát hiện mục tiêu lên tới 1,5km.
TEST 71ME-NK được trang bị hệ thống đẩy với 2 chân vịt kép, tốc độ hành trình 48km/giờ và tăng lên 74 km/giờ ở giai đoạn cuối, tầm xa tấn công 20km ở độ sâu lên đến 400m.
Ngoài 2 loại ngư lôi tấn công chủ lực trên, tàu ngầm Kilo Việt Nam cũng sẽ được trang bị các tên lửa hành trình mạnh nhất và hiện đại nhất của Nga hiện nay là 3M-54 Klub. Theo Sipri thì Việt Nam đã nhận được 50/80 tên lửa này.
Đạn tên lửa 3M-54E dài 8,22m; đường kính 0,53m, trọng lượng 2.300kg, lắp đầu đạn xuyên giáp nổ phân mảnh nặng 200kg. Tên lửa có thể đạt tới vận tốc bay Mach 2,9 (nhanh gần gấp 3 lần vận tốc âm thanh), tầm bắn xa 200km.
3M-54E được tích hợp đầu dò dẫn đường radar chủ động ARGS-54 có tầm phát hiện mục tiêu gần 60km. Tức là khi cách mục tiêu tầm 60km, đạn tên lửa sẽ tự động phát hiện, bám bắt và khóa mục tiêu mà không cần sự can thiệp từ tàu phóng.
Tầm bắn xa, tốc độ bay siêu nhanh, quĩ đạo bay phức tạp, đạn tên lửa 3M-54E được xem là một trong những sát thủ diệt tàu chiến hàng đầu thế giới.
Có thể thấy, tàu ngầm Kilo 636.1 của Hải quân Việt Nam được trang bị một hệ thống các loại vũ khí cực mạnh và hiện đại. Với 6 tàu ngầm được biên chế sau năm 2016.
Hải quân Việt Nam sẽ có một hạm đội tàu ngầm hiện đại bậc nhất trong khu vực, đó là những chú cá Kình Kilo thoắt ẩn thoắt hiện như những lỗ đen trong đại dương, sẵn sàng nhả đạn và chiến đấu để bảo vệ chủ quyền biển đảo của tổ quốc.
Phạm Thái
http://www.baodatviet.vn/quoc-phong/quoc-phong-viet-nam/lo-dien-3-sat-thu-cua-tau-ngam-kilo-viet-nam-3004060?p/p4


pháo BM21 grad

Xe container
Biển số
OF-302370
Ngày cấp bằng
20/12/13
Số km
9,879
Động cơ
73 Mã lực
Chắc nhà mình muốn loại ngư lôi có tầm bắn xa hơn ?
Thông số kỹ thuật của tên lửa dưới nước VA-111 Shkval
- Chiều dài: 8,2 m
- Đường kính: 0,533 m
- Trọng lượng: 2.700 kg
- Trọng lượng đầu nổ: 210 kg
- Tốc độ tối đa: 360 km/giờ
- Tốc độ ra khỏi ống phóng: 93 km/giờ
- Tầm bắn: khoảng 6.858 m.




Xe thể thao

Xe buýt
Biển số
OF-311088
Ngày cấp bằng
9/3/14
Số km
737
Động cơ
305,360 Mã lực
Chắc nhà mình muốn loại ngư lôi có tầm bắn xa hơn ?
Thông số kỹ thuật của tên lửa dưới nước VA-111 Shkval
- Chiều dài: 8,2 m
- Đường kính: 0,533 m
- Trọng lượng: 2.700 kg
- Trọng lượng đầu nổ: 210 kg
- Tốc độ tối đa: 360 km/giờ
- Tốc độ ra khỏi ống phóng: 93 km/giờ
- Tầm bắn: khoảng 6.858 m.



Hàng Nga dường như có tầm cỡ này thôi,quả Ngư lôi TEST-71M-NK thấy thông số cũng okê :-*


pháo BM21 grad

Xe container
Biển số
OF-302370
Ngày cấp bằng
20/12/13
Số km
9,879
Động cơ
73 Mã lực
Chỉnh sửa cuối:

pháo BM21 grad

Xe container
Biển số
OF-302370
Ngày cấp bằng
20/12/13
Số km
9,879
Động cơ
73 Mã lực
Chỉnh sửa cuối:

xe thủng lốp

Xe container
Biển số
OF-119659
Ngày cấp bằng
7/11/11
Số km
5,986
Động cơ
443,356 Mã lực
Nơi ở
Trong đống rơm
Lãy hồn đừng bám theo đuôi nữa, mệt quá #-o
Vậy thì đừng cố tỏ ra nguy hiểm. Lớn rồi.
Đấu pháo xong rồi đến đấu khẩu =))
Khổ các ông thiết kế tầu mẽo, âu đến cả ngố nữa .. cứ ra sức làm giảm rờ cê ét .. xong rồi quay về đấu pháo .. phú quý giật lùi nhể .. chiên da ọp chém là .. nhứt .. =))


Mannschaft

Xe điện
Biển số
OF-17341
Ngày cấp bằng
14/6/08
Số km
3,263
Động cơ
537,254 Mã lực
Nơi ở
Bốn bể là nhà
hôm nay rảnh làm tý hầu các cụ

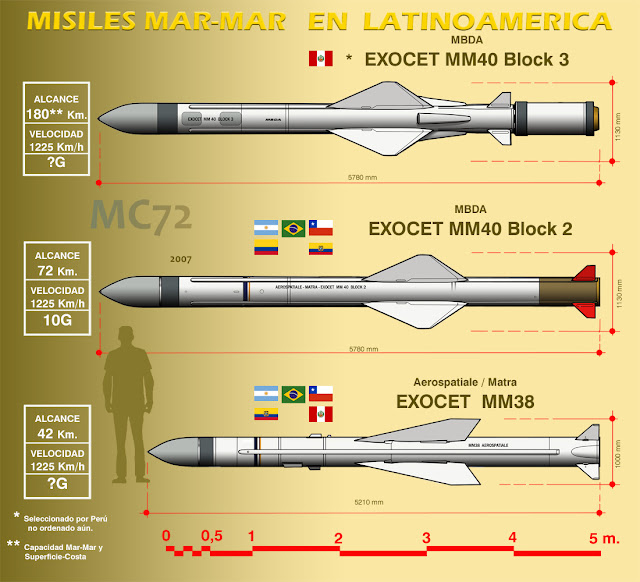

EXCOCET


Exocet là dòng tên lửa chống tàu của Pháp. Tên lửa này có thể được phóng từ chiến hạm, tàu ngầm, máy bay cánh cố định và máy bay trực thăng. Exocet xuất phát từ chữ Exocoetidae trong tiếng Pháp nghĩa là "cá bay".







Tên lửa Exocet do công ty MBDA chế tạo. Loại phóng từ tàu bắt đầu được phát triển từ năm 1967, còn loại phóng từ trên không được phát triển từ năm 1974; năm năm sau thì bắt đầu được trang bị cho Hải quân Pháp. Cho đến nay, Exocet có 4 loại chính:
MM38 (phóng từ tàu chiến)
AM38 (phóng từ máy bay trực thăng - chỉ mới thử nghiệm)
AM39 (phóng từ trên không)
SM39 (phóng từ tàu ngầm)
MM40 (phóng từ tàu chiến)

Đây là loại tên lửa nhỏ chuyên để chống tàu nhỏ và vừa. Trong thực tế, nó còn được sử dụng và chứng tỏ hiệu quả chống tàu lớn như tàu sân bay.
Exocet được trang bị hệ thống dẫn đường quán tính và radar, sử dụng nhiên liệu rắn hoặc động cơ turbojet (đối với phiên bản MM40 Block 3), có tầm bay tối đa là 70 km (đối với phiên bản MM40 Block 3 là 180 km).

nạn nhân của EXCOCET

















Mannschaft

Xe điện
Biển số
OF-17341
Ngày cấp bằng
14/6/08
Số km
3,263
Động cơ
537,254 Mã lực
Nơi ở
Bốn bể là nhà
AS.34 Kormoran







AS.34 Kormoran là tên lửa chống hạm do Đức chế tạo. Kormoran sử dụng một hệ thống dẫn đường quán tính trong nửa đoạn đường sau đó sẽ chuyển sang ra đa chủ động tìm mục tiêu khi ở giai đoạn tấn công. Tên lửa mang đầu đạn 165 kg với hệ thống kích nổ chậm được thiết kế để xuyên 90 mm vào mục tiêu trước khi phát nổ. Tầm hoạt động tối đa của Kormoran là 23 km.
Việc phát triển các Kormoran bắt đầu vào năm 1962 sau đó việc phát triển được giao cho Messerschmitt-Bolkow-Blohm (giờ là một phần của EADS) năm 1967. Tên lửa được thiết kế chính cho vai trò chống hạm ở các vùng nước ven biển nhưng nó vẫn có thể sử dụng để tấn công mặt đất. Tên lửa này được trang bị trên các chiếc Panavia Tornado. 350 tên lửa Kormoran 1 đã được chế tạo.
Phiên bản nâng cấp Kormoran 2 đã được bắt đầu phát triển vào năm 1983 và việc bắn thử nghiệm đầu tiên diễn ra vào đầu năm 1986. Các nâng cấp tên lửa gồm một đầu đạn mới, tất cả hệ thống điện tử đều được thay mới, cải thiện khả năng dò tìm của ra đa, tăng khả năng vô hiệu quá hệ thống đánh lạc hướng điện tử, động cơ đẩy mạnh hơn, tầm hoạt động xa hơn, tăng cường khả năng tự lựa chọn mục tiêu, thêm khả năng phóng cùng lúc nhiều tên lửa. Mặc dù có cùng hình dáng khí động học với Kormoran 1 nhưng Kormoran 2 có tầm hoạt động xa hơn với 35 km và mang đầu đạng 220 kg. Việc thử nghiệm kết thúc vào năm 1987 và đưa vào sử dụng trong lực lượng quân đội Đức năm 1991. Có khoảng 140 tên lửa Kormoran 2 đã được chế tạo. Một số được bán cho lực lượng không quân Ý.


Mannschaft

Xe điện
Biển số
OF-17341
Ngày cấp bằng
14/6/08
Số km
3,263
Động cơ
537,254 Mã lực
Nơi ở
Bốn bể là nhà
Gabriel





sau trận thua đau với Ai cập thì israel ráo riết phát triển vũ khí chống tàu và Gabriel ra đời
đến nay có 4 thế hệ Gabriel đã ra đời
Mark I: 430 kg (950 lb)
Mark II: 522 kg (1,151 lb)
Mark III: 560 kg (1,230 lb)
Mark III A/S: 590 kg (1,300 lb)
Mark IV: 960 kg (2,120 lb)

Mark I: 3.35 m (11.0 ft)
Mark II: 3.36 m (11.0 ft)
Mark III: 3.75 m (12.3 ft)
Mark III A/S: 3.78 m (12.4 ft)
Mark IV: 4.7 m (15 ft)

đường kính thân đạn
Mark I/ II /III / IIIA/S: 330 mm (13 in)
Mark IV: 440 mm (17 in)

trọng lượng
Mark II: 100 kg (220 lb)
Mark III / IIIA/S: 150 kg (330 lb)
Mark IV: 240 kg (530 lb)

tầm bắn
Mark I: 20 km (12 mi)
Mark II:6–36 km (3.7–22.4 mi)
Mark III:36 km (22 mi)
Mark IIIA/S:60 km (37 mi)
Mark IV:200 km (120 mi)

độ cao hành trình 2.5m so với mặt nước biển

cách dẫn đường
Mark I / II:Semi-Active Radar
Mark III / IIIA/S / IV: Active Radar
