Em biết cụ ạ, nhưng tháo như em nói các cụ kô cần phải cậy 2 bên chỗ 5 cái ô vuông đỏ mà cụ đánh dấu trên hình, vì cậy từ dưới lên lúc đấy cụ có không gian cậy ở chỗ khiển điều hòa rồi cụ ạ. Em đảm bảo với người mới tháo DVD lần đầu, thì cậy ở 2 bên kia kiểu gì cũng để lại vết cụ ạ. Em kô phải thợ nội thất nhưng em tháo nhiều đầu DVD rồi ạ. :))
Với con Kia K3 này nếu kụ ko tháo DVD ra trước thì sẽ ko tháo được bộ phận điều khiển điều hòa đâu ạ.


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Với con Kia K3 này nếu kụ ko tháo DVD ra trước thì sẽ ko tháo được bộ phận điều khiển điều hòa đâu ạ.
Lúc nào cụ có việc gì cần tháo cái panel có cái cổng USB với Giắc AUX để làm gì đó thì cũng nhớ chép lại cho cháu xin cái cách tháo nhé. Tìm đc nốt cách tháo cái chỗ đó cháu làm chủ hoàn toàn được hệ thống âm thanh và hình ảnh con xe này.


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Lúc nào cụ có việc gì cần tháo cái panel có cái cổng USB với Giắc AUX để làm gì đó thì cũng nhớ chép lại cho cháu xin cái cách tháo nhé. Tìm đc nốt cách tháo cái chỗ đó cháu làm chủ hoàn toàn được hệ thống âm thanh và hình ảnh con xe này.
Cháu cũng đang tìm đường tháo mà chưa thấy, khả năng phải tháo bung nhiều chỗ trên bảng taplo mất.


Linh

Xe điện
Biển số
OF-6073
Ngày cấp bằng
20/6/07
Số km
2,060
Động cơ
563,720 Mã lực
Nơi ở
TPHD
Rất đồng ý với Cụ chủ về nhận định này, cháu cũng hay convert phim và phải hiểu được vấn đề này mới làm ra được những đoạn phim xem tốt trên màn hình DVD 800 x 480.
Đọc thớt này của cụ, đã mua con PiB+ rồi, lắp đặt chạy thử OK, nhưng còn cái vụ cạy mấy cái nẹp để lôi DVD ra thì ko tự làm được, cũng chưa thấy trình tự họ làm là như thế nào, sợ cạy lung tung hỏng hết mấy cái vếu thì đi đời cái mặt dưỡng. Việc này mà ra thợ có khi cũng nhiêu khê lắm. Cụ chủ đã cạy mấy cái này nhiều,Cụ làm ơn chỉ bảo cho cháu tự làm với. Xe cháu Altis 2013.
Cám ơn cụ nhiều !
Bác mua Pi ở đâu thế, rổ rá thế nào, em cũng thích rồi ?


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Bác mua Pi ở đâu thế, rổ rá thế nào, em cũng thích rồi ?
Cụ đọc bài 1 của cháu chỉ xem mỗi hình đúng không a? Ở đó có đủ các thông tin cụ hỏi rồi mà


Linh

Xe điện
Biển số
OF-6073
Ngày cấp bằng
20/6/07
Số km
2,060
Động cơ
563,720 Mã lực
Nơi ở
TPHD
Em xem được mấy trang đầu và mấy trang cuối, vì muộn nên ko đọc hết đủ cả, bác thông cảm nhé...


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Lúc nào cụ có việc gì cần tháo cái panel có cái cổng USB với Giắc AUX để làm gì đó thì cũng nhớ chép lại cho cháu xin cái cách tháo nhé. Tìm đc nốt cách tháo cái chỗ đó cháu làm chủ hoàn toàn được hệ thống âm thanh và hình ảnh con xe này.


Với cái sơ đồ chân thế này thì nhà cháu nghi ngờ rằng hem có đường VIDEO ở cổng AUX cụ Ngọc Hoàng ạ


promano

Xe hơi
Biển số
OF-80630
Ngày cấp bằng
19/12/10
Số km
194
Động cơ
417,430 Mã lực
Nơi ở
Hà Nội
Cụ tâm huyết với anh em quá. THanks cụ :D


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực

Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Vậy thì lấy av vào qua đường cổng av input wire a cụ ạ
Theo như nhà cháu hiểu thì: AUX và AV IN là 2 chế độ khác nhau ko chạy song song cùng lúc được, 2 chế độ này đều có Icon trên Menu điều khiển của DVD, do đó nếu lấy đường tín hiệu của con này phục vụ cho con kia thì cháu nghĩ nó sẽ ko hoạt động. Ý kụ thế nào?


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Theo như nhà cháu hiểu thì: AUX và AV IN là 2 chế độ khác nhau ko chạy song song cùng lúc được, 2 chế độ này đều có Icon trên Menu điều khiển của DVD, do đó nếu lấy đường tín hiệu của con này phục vụ cho con kia thì cháu nghĩ nó sẽ ko hoạt động. Ý kụ thế nào?
Hai đường đó độc lập với nhau. Vậy lấy đường AV Input Wire A để dùng tính năng AV In trên màn hình DVD. Khi cắm vào AV IN thì bấm vào nút AV IN trên màn hình là dùng bình thường. Ko thể cho tiếng vào đường AUX còn hình vào đường AV IN. Cả tiếng và hình từ con Pi đều đưa vào đường AV-IN thì nó làm việc bình thường và ko liên quan đến đường AUX. Mới đầu do cháu nghĩ AUX nó lấy tín hiệu rồi cho vào đường AV IN chỉ là bỏ dây Hình, nhưng theo cái hình cụ gửi thì AUX nó là đường khác hòan toàn. Nên cái đường đó của nó kệ đi, ko động vào nữa mà câu dây đường AV In rồi cho ra cái cáp chờ đâu đó bên dưới hộc để cắm Pi hoặc làm thế nào đó theo ý tưởng của cụ. Cụ tháo DVD ra thì thấy cái Cổng A ấy nó đang bỏ trống hay căm dây gì ko ạ? Bỏ trống thì đấu dây vào đó theo cái ảnh mà cháu suy ra từ một loạt ảnh chụp của cáp cáp AV INPUT WIRE A mà mấy trang trước cháu up ấy. Cụ có thể gọi điện vài nơi bán DVD ô tô ở VN xem họ có bán cái cáp đó ko thì đỡ phải chế. Chế thì cũng dễ , mua mấy cái dây có chân cắm cái như cái dây mà cháu viết trong phần hướng dẫn học điều khiển từ xa (dây nối mắt thu với chân GPIO ấy) hoặc loại khác có độ rộng đủ cắm vào cái chân trên DVD rồi hàn dây video RCA vào cái chân đó là xong. Xác định đúng chân nào là GND, VIDEO, Audio R L trên cổng A nữa là hoàn tất.

Cụ đã rất mất công làm đến lúc này rồi nên cháu rất hy vọng cụ sớm hoàn thành

Chỉnh sửa cuối:

Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Hai đường đó độc lập với nhau. Vậy lấy đường AV Input Wire A để dùng tính năng AV In trên màn hình DVD. Khi cắm vào AV IN thì bấm vào nút AV IN trên màn hình là dùng bình thường. Ko thể cho tiếng vào đường AUX còn hình vào đường AV IN. Cả tiếng và hình từ con Pi đều đưa vào đường AV-IN thì nó làm việc bình thường và ko liên quan đến đường AUX. Mới đầu do cháu nghĩ AUX nó lấy tín hiệu rồi cho vào đường AV IN chỉ là bỏ dây Hình, nhưng theo cái hình cụ gửi thì AUX nó là đường khác hòan toàn. Nên cái đường đó của nó kệ đi, ko động vào nữa mà câu dây đường AV In rồi cho ra cái cáp chờ đâu đó bên dưới hộc để cắm Pi hoặc làm thế nào đó theo ý tưởng của cụ. Cụ tháo DVD ra thì thấy cái Cổng A ấy nó đang bỏ trống hay căm dây gì ko ạ? Bỏ trống thì đấu dây vào đó theo cái ảnh mà cháu suy ra từ một loạt ảnh chụp của cáp cáp AV INPUT WIRE A mà mấy trang trước cháu up ấy. Cụ có thể gọi điện vài nơi bán DVD ô tô ở VN xem họ có bán cái cáp đó ko thì đỡ phải chế. Chế thì cũng dễ , mua mấy cái dây có chân cắm cái như cái dây mà cháu viết trong phần hướng dẫn học điều khiển từ xa (dây nối mắt thu với chân GPIO ấy) hoặc loại khác có độ rộng đủ cắm vào cái chân trên DVD rồi hàn dây video RCA vào cái chân đó là xong. Xác định đúng chân nào là GND, VIDEO, Audio R L trên cổng A nữa là hoàn tất.

Cụ đã rất mất công làm đến lúc này rồi nên cháu rất hy vọng cụ sớm hoàn thành

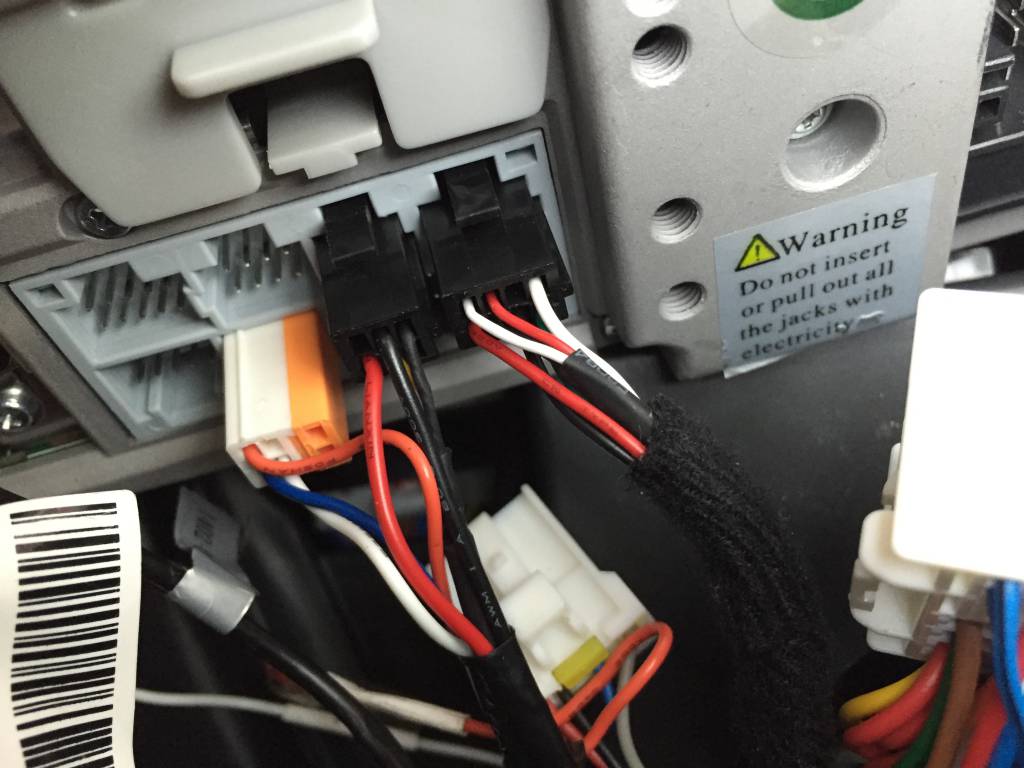

Cái mớ dây đằng sau con DVD nó thế này kụ này:


Còn loại dây mà cháu cắm vào DVD từ con PI thì cháu dùng loại này đấu vào chân 3.5mm


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh

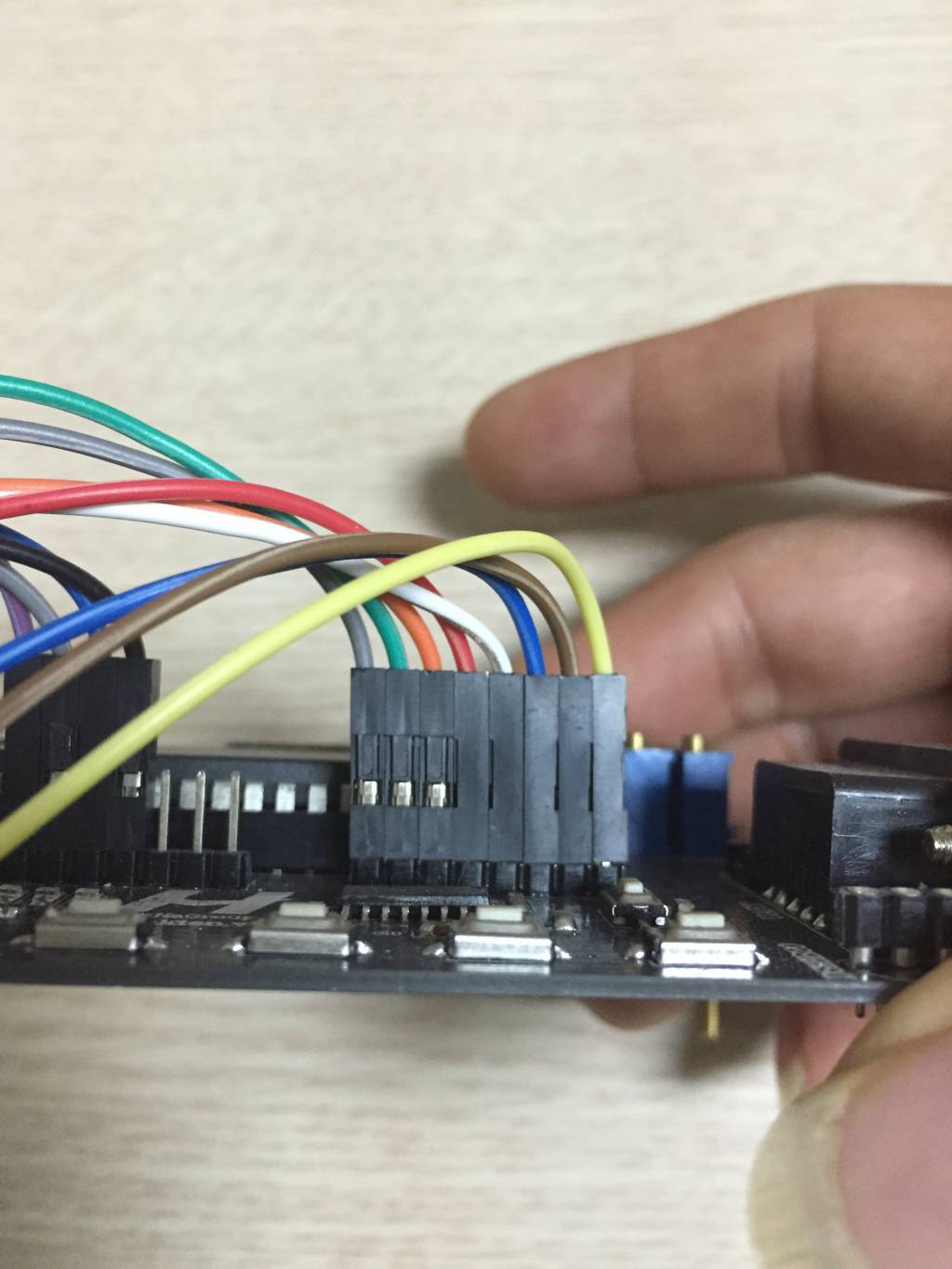

Con AV in wire A chân cẳng nó thế này đây cụ ạ. Có 2 chân nhà cháu xác định được là VIDEO và GND, còn 2 chân tiếng mò mãi ko ra (đã cắm thử các kiểu con đà điểu)


Tối về cháu chụp cái dây cháu làm lên cho kụ xem

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Con AV in wire A chân cẳng nó thế này đây cụ ạ. Có 2 chân nhà cháu xác định được là VIDEO và GND, còn 2 chân tiếng mò mãi ko ra (đã cắm thử các kiểu con đà điểu)


Tối về cháu chụp cái dây cháu làm lên cho kụ xem
Cụ thử cái này mà ko chạy sao:


Nếu nhà cụ có cái nguồn 12V khỏe khỏe như nguồn máy tính, cụ tháo hẳn con DVD đem vào trong nhà mà ngồi mò. Trong xe chật chội bất tiện lắm. Lôi vào trong nhà rộng rãi, cấp nguồn cho nó và đấu nối, mỗi cái đường AV thôi.

Mà cụ thử tiếng kiểu gì ạ, trường hợp cụ rút cái giắc nối ra loa từ DVD thì nó ko kêu được sao biết. Thử thì phải nối đường loa vào DVD nữa nhé. Vì cháu thấy lôi cái DVD ra thế thì phải rút giắc cắm nào đó chứ

Chỉnh sửa cuối:

Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Cụ thử cái này mà ko chạy sao:


Nếu nhà cụ có cái nguồn 12V khỏe khỏe như nguồn máy tính, cụ tháo hẳn con DVD đem vào trong nhà mà ngồi mò. Trong xe chật chội bất tiện lắm. Lôi vào trong nhà rộng rãi, cấp nguồn cho nó và đấu nối, mỗi cái đường AV thôi
Giữ cố định 2 chân GND và VIDEO (PI đang hoạt động phát hình bình thường), nhà cháu dùng 1 chân AUDIO đầu ra của PI cắm thử vào các chân còn lại nhưng ko hề có tiếng. Lạ 1 điều là khi rút chân GND ra, chỉ cắm duy nhất chân VIDEO thì vẫn có hình bình thường.


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
2 cái dây nguồn to đùng nó dài lắm, lôi hẳn ra ngoài OK kụ à, ko cần phải rút dây nào (trừ dây GPS và Antenna). cháu còn thử tiếng bằng cách bật sang chế độ USB cơ mà, nhạc nhẽo vẫn ầm ầm.
