Giắc AUX chỉ có đường tiếng thôi kụ nhé. Cụ nhìn ở hình sơ đồ kết nối mà kụ chụp ở trang đầu tiên ấy. Nhà cháu vừa đấu con Pi B+ vào đường vào AV của DVD, tuy nhiên chỉ có hình mà lại ko có tiếng dù đã cắm thử các chân. Cháu kết nối như sau, kụ xem có đúng ko nhé (cháu đang băn khoăn cái chân nối mass từ PI vào DVD là nó ko nối mass của đường Video và Audio) như hình kụ vẽ đây :

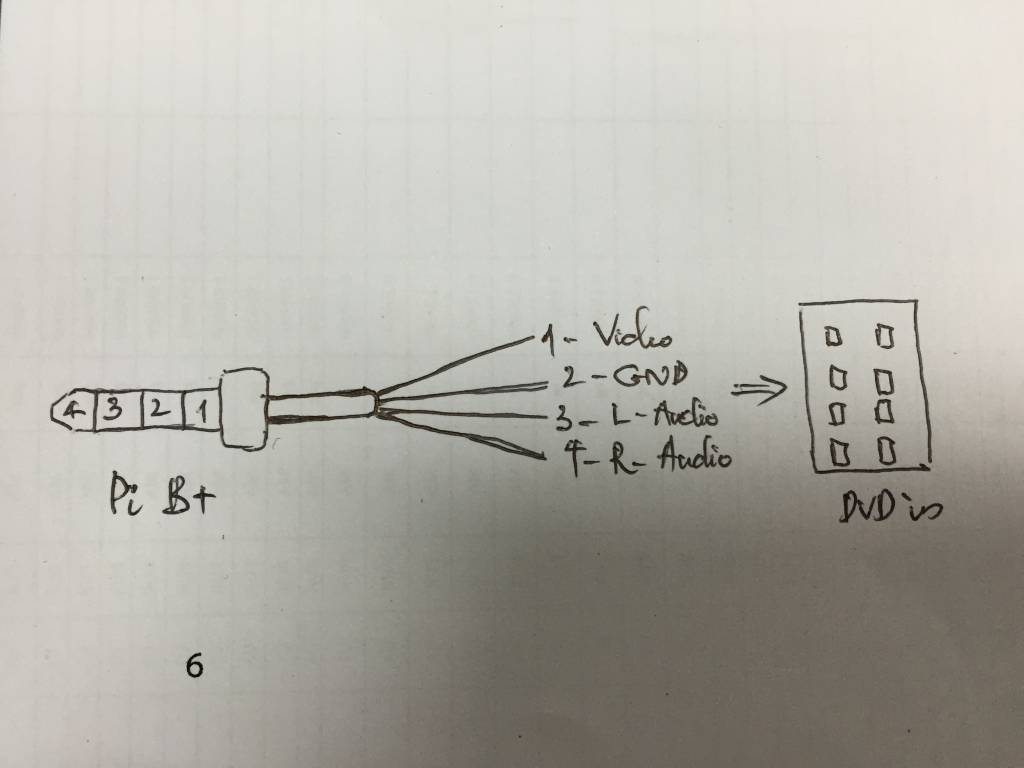

Cụ vẽ:


Cháu đấu:
Cháu có mấy vấn đề này bàn cùng cụ. Cháu tiếc là chưa về, cháu ở nhà cháu sẽ làm được hết.

1- Cái giắc AUX nếu thay loại có 4 chấu vào đó thì có thể nối đường hình ra luôn cho gọn.
2- Sơ đồ đấu lấy tín hiệu ở giắc cắm vào Pi như cháu vẽ là chính xác tuyệt đối 100% rồi ko còn gì bàn nữa.
3 - Dây A đầu vào AV và dây B đầu vào AV của con DVD đó đều có đường vào hình và tiếng, cái AUX nó lấy từ cổng Dây B đầu và AV đấy, cùng với đó là cáp cho IPOD. Cụ có thể hỏi mấy chỗ bán DVD CASKA nó bán luôn cho cái dây A đầu vào AV luôn, khỏi phải chế. Cháu nghĩ là mấy cái giắc đó có bán đấy. Còn không thì cụ đã đấu đường lên hình nghĩa là chân mát và video đã đúng rồi.
Giờ hàn thêm một sợi mát nữa cùng với 1 sợi tiếng, cứ dí 2 cái đầu dây tiếng vào từng chân của cái DVD xem chân nào kêu. Chắc chắn phải được. Hoặc cụ xem cái chân Audio mà nó đang nối ra cổng AUX ấy, nghiễm nhiên được 2 chân tiếng chuẩn rồi, dùng dây hình dò tiếp các chấu còn lại tìm đường hình ở cổng vào của dây B đầu vào AV nữa cũng là hoàn chỉnh. Cái khó là tháo cái DVD ra khỏi mặt taplo cụ đã làm rồi. Nhưng cụ đã thực sự kiểm tra cái cổng AUX kỹ chưa? cháu thấy nó có đường hình mà sao ko nói ra đấy cũng hơi vô lý.

Cái cáp AV Input Wire A bán bên tàu nhiều:


Trang này bán: http://www.offerany.com/p-17665305554-Caska-Branch-Traders-Video-AV-input-line-output-lines-connected-to-the-tachograph-TV-box-rest-o.html

Cụ nhìn vào các ảnh này để đoán đường hình tiếng và mát cho chuẩn nhé





http://www.dinodirect.com/kashidake-csl-special-av-input-line-connected-tv-box-tachograph-front-view-camera-p30814631.html

Dưới đây có một bài hack AUX của CASKA cụ xem có tham khảo được gì ko

http://legacygt.com/forums/showthread.php/caska-multimedia-system-aux-hack-204795.html?

Đây nữa: http://legacygt.com/forums/showthread.php/caska-multimedia-system-aux-hack-204795.html?

[YOUTUBE]http://www.youtube.com/watch?v=Yb2rNQZrCuk&x-yt-ts=1421914688&x-yt-cl=84503534#t=129[/YOUTUBE]
