Hướng dẫn tự lắp đặt hệ thống nghe nhạc lossless và xem phim HD trên ô tô

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Cái vụ cho con Pi học điều khiển cháu vẫn chưa làm được các cụ à. Hỏi lại cụ Hoàng chút, có phải mình bắt buộc phải chọn cái mắt thu hồng ngoại là T1138 hay loại nào cũng được. Tìm ko ra con 1138 nên cháu mua về mấy con khác nhau, có con lắp vào thì nó nhảy loạn xạ, có con lắp vào ko nhận tính hiệu. Thay cái khiển vẫn ko đc. Có khi nào cái bo mạch Pi bị hỏng các chân GIO không các cụ ?
Lắp mắt thu nào cũng đc nhưng phải xem datasheet của nó vì cách bố trí chân của chúng khác nhau. Mua mã khác thì cụ đưa mã lên đây. Mắt thu phải đấu vào nguồn 3,3 v chứ đấu vào 5v là hỏng luôn chân gpio

Chỉnh sửa cuối:

tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Lắp mắt thu nào cũng đc nhưng phải xem datasheet của nó vì cách bố trí chân của chúng khác nhau. Mua mã khác thì cụ đưa mã lên đây. Mắt thu phải đấu vào nguồn 3,3 v chứ đấu vào 5v là hỏng luôn chân gpio
Bẩm cụ có 3 con, nhưng hai con tháo từ TV ra ko có số, còn con mua ngoài tiệm có hai hàng số đó là
Hàng trên : SM0038
Hàng dưới : 3G21J
Chữ nó mờ quá, vừa đọc vừa đoán cụ à.
Cháu theo HD của cụ nên chưa cắm nhầm chân nào đâu, chỉ 1, 6, và 12

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Bẩm cụ có 3 con, nhưng hai con tháo từ TV ra ko có số, còn con mua ngoài tiệm có hai hàng số đó là
Hàng trên : SM0038
Hàng dưới : 3G21J
Chữ nó mờ quá, vừa đọc vừa đoán cụ à.
Cháu theo HD của cụ nên chưa cắm nhầm chân nào đâu, chỉ 1, 6, và 12

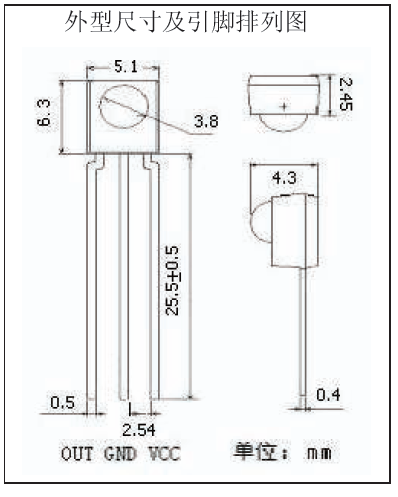

Con SM0038 chính là con mắt thu hông ngọai của Trung Quốc thiết kế và sản xuất (còn có tên khác là HS0038)


- Chân 1 là chân OUT của nó (chân đầu tiên nhìn từ mặt trước đếm từ trái qua phải) đấu vào chân 12 của Pi.
- Chân giữa nối GND nối vào chân 6 của Pi
- Chân 3 (bên phải) nối vào 3,3V - tức chân 1 của Pi

Cụ cần nối đúng chân cho nó nhé. Cụ đã lắp đúng thế chưa?

Còn mấy con tháo từ mạch tivi ko có số thì cụ có thể dò đường điện của nó trên mạch để xem chân nào là gì. Dò dễ lắm, chân mát thì luôn dễ nhận biết vì đường mát thường nối chung ra mạch có các mạch đồng to, nhiều phần tử đều nối vào đường đó, đường nguồn cho nó thường có con tụ nối vào từ nguồn xuống mát, chân còn lại là chân out. Suy nghĩ một tí là tìm ra được thôi. Nếu có đồng hồ vạn năng đo điện áp và mạch tivi còn được cấp điện thì đo hai chân nào có điện áp từ 2,7-5V thì đó chính là chân nguồn (điện áp đo báo dương thì que đỏ đặt chân nào chân đó là Vcc, điện áp báo âm thì que đỏ đặt chân nào chân đó là Mát). Chân còn lại là chân out

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực

TVPL

Xe container
Biển số
OF-118299
Ngày cấp bằng
26/10/11
Số km
6,838
Động cơ
43,395 Mã lực
Vẫn ko được cụ ạ. Kính cụ
Thiếu đoạn start="startup" chỗ thư viện library=.. cụ à, nên nó không run lúc raspbmc khởi động.
Cụ cài thử cái addon mới này xem nó đã được xác thực chạy trên XBMC 13 (Kodi là 14): https://github.com/Gatorfreak/service.autoResume/archive/master.zip
Nguồn cháu tham khảo: http://forum.kodi.tv/showthread.php?tid=152310
Cái script này lởm hơn cái trên cụ à :)

Em viết lại mấy cái script rồi, chạy & load playlist ngon lúc khởi động nhưng nó làm cho xbmc không load hết thì phải, nên sau đó tắt rồi mở tiếp player thì sẽ lỗi một số thư viện. Các cụ cứ bình tĩnh để lúc nào rảnh em bug xem lỗi ở đâu cái đã nhá :)


tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Con SM0038 chính là con mắt thu hông ngọai của Trung Quốc thiết kế và sản xuất (còn có tên khác là HS0038)


- Chân 1 là chân OUT của nó (chân đầu tiên nhìn từ mặt trước đếm từ trái qua phải) đấu vào chân 12 của Pi.
- Chân giữa nối GND nối vào chân 6 của Pi
- Chân 3 (bên phải) nối vào 3,3V - tức chân 1 của Pi

Cụ cần nối đúng chân cho nó nhé. Cụ đã lắp đúng thế chưa?

Còn mấy con tháo từ mạch tivi ko có số thì cụ có thể dò đường điện của nó trên mạch để xem chân nào là gì. Dò dễ lắm, chân mát thì luôn dễ nhận biết vì đường mát thường nối chung ra mạch có các mạch đồng to, nhiều phần tử đều nối vào đường đó, đường nguồn cho nó thường có con tụ nối vào từ nguồn xuống mát, chân còn lại là chân out. Suy nghĩ một tí là tìm ra được thôi. Nếu có đồng hồ vạn năng đo điện áp và mạch tivi còn được cấp điện thì đo hai chân nào có điện áp từ 2,7-5V thì đó chính là chân nguồn (điện áp đo báo dương thì que đỏ đặt chân nào chân đó là Vcc, điện áp báo âm thì que đỏ đặt chân nào chân đó là Mát). Chân còn lại là chân out
Cụ Hoàng à, chắc cháu đấu sai làm hỏng mất con mắt đọc hoặc là hỏng cái chân GPIO rồi cụ ạ, giờ cắm đúng thì nó ko lên nữa. Chính con này cháu cắm theo thứ tự GND , Vs, out nên nó nhảy loạn xạ. Để đi mua lại con mắt khác xem, có khi nó hỏng mắt do cắm sai rồi.


thinhglam

Xe tải
Biển số
OF-36273
Ngày cấp bằng
28/5/09
Số km
267
Động cơ
475,170 Mã lực
Thiếu đoạn start="startup" chỗ thư viện library=.. cụ à, nên nó không run lúc raspbmc khởi động.

Cái script này lởm hơn cái trên cụ à :)

Em viết lại mấy cái script rồi, chạy & load playlist ngon lúc khởi động nhưng nó làm cho xbmc không load hết thì phải, nên sau đó tắt rồi mở tiếp player thì sẽ lỗi một số thư viện. Các cụ cứ bình tĩnh để lúc nào rảnh em bug xem lỗi ở đâu cái đã nhá :)
Hóng tin của cụ. Em rót rượi sẵn rồi ạ


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Cụ Hoàng à, chắc cháu đấu sai làm hỏng mất con mắt đọc hoặc là hỏng cái chân GPIO rồi cụ ạ, giờ cắm đúng thì nó ko lên nữa. Chính con này cháu cắm theo thứ tự GND , Vs, out nên nó nhảy loạn xạ. Để đi mua lại con mắt khác xem, có khi nó hỏng mắt do cắm sai rồi.
Chân gpio chắc chưa hỏng đâu. Mà cụ cũng thật là ko cẩn thận, cháu đã viết trong hướng dẫn là nếu dũng mã khác phải kiểm tra lại chân rồi. Điện đóm ko đùa đc đâu

Chỉnh sửa cuối:

tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Chân gpio chắc chưa hỏng đâu. Mà cụ cũng thật là ko cẩn thận, cháu đã viết trong hướng dẫn là nếu dũng mã khác phải kiểm tra lại chân rồi. Điện đóm ko đùa đc đâu
Cháu vừa lắp con mắt khác nhưng nó cũng ko nhúc nhích gì cụ à. Chắc nó hỏng chân GPIO rồi hay sao ấy. Đọc bài của cụ, cháu cũng nhờ ông thợ điện tử xem giúp đã mới đấu chứ, nhưng do ông thợ bất cẩn, cứ phán bừa là 99% chân trái (nhìn theo mặt trước) là chân mát, ai ngờ con của mình lại nằm trong 1% đó. Mà chắc ông này cũng nói sai, nếu thế thì cũng có nhiều chuẩn khác nhau đó chứ đâu phải 99%. Giờ ko biết phải thử bằng cách nào nữa, chắc nó chưa hỏng GPIO đâu, có nhầm thì với mức điện áp 3,5V không nghĩa lý gì. Có thể sai sót ở chổ nào đó chưa tìm ra, có khi phải cài đặt lại HĐH từ đầu cũng nên. để tối về làm lại xem thử.


Athena

Xe tăng
Biển số
OF-28442
Ngày cấp bằng
5/2/09
Số km
1,575
Động cơ
499,506 Mã lực
Nơi ở
Royal City
Cháu vừa lắp con mắt khác nhưng nó cũng ko nhúc nhích gì cụ à. Chắc nó hỏng chân GPIO rồi hay sao ấy. Đọc bài của cụ, cháu cũng nhờ ông thợ điện tử xem giúp đã mới đấu chứ, nhưng do ông thợ bất cẩn, cứ phán bừa là 99% chân trái (nhìn theo mặt trước) là chân mát, ai ngờ con của mình lại nằm trong 1% đó. Mà chắc ông này cũng nói sai, nếu thế thì cũng có nhiều chuẩn khác nhau đó chứ đâu phải 99%. Giờ ko biết phải thử bằng cách nào nữa, chắc nó chưa hỏng GPIO đâu, có nhầm thì với mức điện áp 3,5V không nghĩa lý gì. Có thể sai sót ở chổ nào đó chưa tìm ra, có khi phải cài đặt lại HĐH từ đầu cũng nên. để tối về làm lại xem thử.
Cụ thử như sau nhé, đấu nguồn cho mắt thu hồng ngoại, sau đó dùng đồng hồ vạn năng đo đàu V-out với GND, và dùng 1 cái điều khiển bất kì (tivi, điều hòa...) cụ ấn mà thấy kim đồng hồ vạn năng nó hơi tụt xuống rồi lại lên điện áp VCC là được. Như vậy là mắt hoạt động tốt, Còn chân GPIO nếu loanh quanh điện áp 3,5 với 5V thì không hỏng được đâu cụ ạ.


Athena

Xe tăng
Biển số
OF-28442
Ngày cấp bằng
5/2/09
Số km
1,575
Động cơ
499,506 Mã lực
Nơi ở
Royal City
Em đang có ý tưởng như sau, không biết có khả thi hay không. Đó là dùng 1 cái mạch giao tiếp nối với khiển vô lăng (hầu hết khiển vô lăng của các loại xe đều là dạng bàn phím điện trở, tức là nó ra mức điện áp khi bấm nút. Từ cái mạch này, chuyển đổi sang dạng IR để truyền thẳng vào chân GPIO của Pi+. Như vậy là mô phỏng lại được toàn bộ quá trình bấm nút trên vô lăng.
Tuy nhiên vẫn còn vướng mắc là làm sao vô hiệu hóa khiển vô lăng đi vào con Pi khi đang sử dụng DVD, vì khi tua bài trên DVD, nó cũng ra lệnh tua bài trên Pi luôn. Món này em chưa nghịch nên chưa hình dung được rõ về Pi, cụ [@ngochoangimsat;201349] có cao kiến gì không ạ? :D


tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Bẩm cụ Hoàng, tình hình là ko thể nào cài được cái khiển hồng ngoại cho con Pi rồi, thử bao nhiêu cái cũng ko nhúc nhích gì.
Đọc kỹ cái HD của cụ thì thấy có mấy sự khác nhau như sau:
-Cháu đăng nhập putty lần đầu ko thấy nó hiện các yêu cầu cài đặt package config như bài HD, nó vào thẳng chế độ dòng lệnh luôn,
- khi nhập lệnh: sudo modprobe lirc_rpi thì để ý trên màn hình của Pi nó có thông báo đã nhận diện Lirc, nhưng khi kiểm tra thử bằng lệnh mode2 ... Thì ko thấy xuất hiện các dòng pulse hay space như HD
- khi nhập lệnh irecord -d /dev/lirc0 ..., màn hình có hiện lên : Press RETURN to continues, sau khi bấm enter nó vào thẳng luôn Please enter name for the button luôn chứ ko phải là Press RETURN to record rồi đợi bấm và giữ phím trên điều khiển như trong HD. Khi đợi 10s ko nhận đc tín hiệu là nó yêu cầu nhập button khác.
Có phải vì con mắt chưa hoạt động, chưa thu đc tín hiệu nên nó đi tắt như vậy hay vì có lỗi gì trong quá trình thao tác ? Cụ Hoàng có phát hiện ra lỗi gì ở trên thì giúp cháu với đi.


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Bẩm cụ Hoàng, tình hình là ko thể nào cài được cái khiển hồng ngoại cho con Pi rồi, thử bao nhiêu cái cũng ko nhúc nhích gì.
Đọc kỹ cái HD của cụ thì thấy có mấy sự khác nhau như sau:
-Cháu đăng nhập putty lần đầu ko thấy nó hiện các yêu cầu cài đặt package config như bài HD, nó vào thẳng chế độ dòng lệnh luôn,
- khi nhập lệnh: sudo modprobe lirc_rpi thì để ý trên màn hình của Pi nó có thông báo đã nhận diện Lirc, nhưng khi kiểm tra thử bằng lệnh mode2 ... Thì ko thấy xuất hiện các dòng pulse hay space như HD
- khi nhập lệnh irecord -d /dev/lirc0 ..., màn hình có hiện lên : Press RETURN to continues, sau khi bấm enter nó vào thẳng luôn Please enter name for the button luôn chứ ko phải là Press RETURN to record rồi đợi bấm và giữ phím trên điều khiển như trong HD. Khi đợi 10s ko nhận đc tín hiệu là nó yêu cầu nhập button khác.
Có phải vì con mắt chưa hoạt động, chưa thu đc tín hiệu nên nó đi tắt như vậy hay vì có lỗi gì trong quá trình thao tác ? Cụ Hoàng có phát hiện ra lỗi gì ở trên thì giúp cháu với đi.

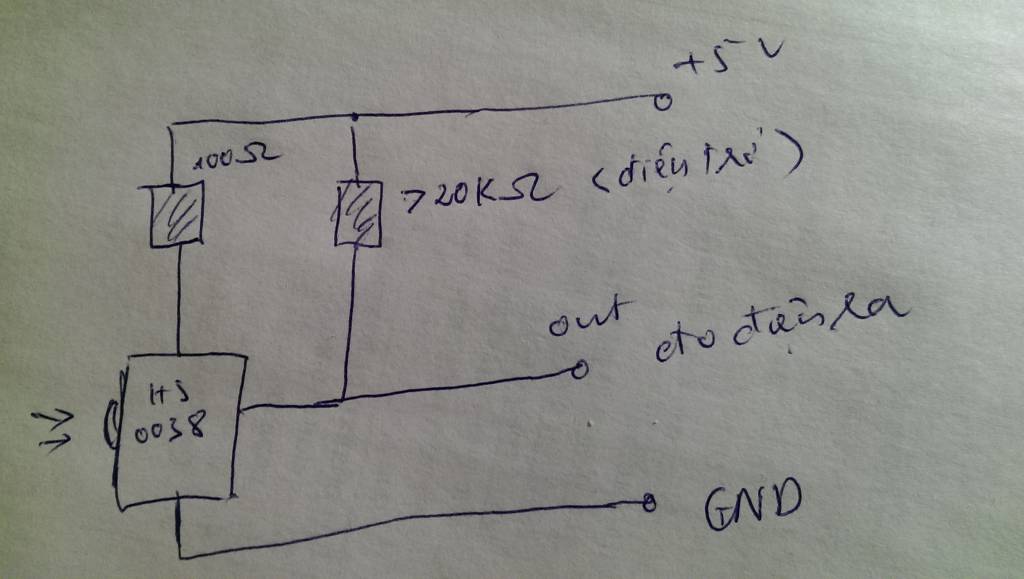

Cụ lắp cái mạch thử này để kiểm tra con mắt thu xem nó làm việc ko đã. Khi bấm điều khiển thì kim đồng hồ sẽ dịch chuyển, nói cách khác là có tín hiệu ra

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Hoac theo mach này thử

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Em đang có ý tưởng như sau, không biết có khả thi hay không. Đó là dùng 1 cái mạch giao tiếp nối với khiển vô lăng (hầu hết khiển vô lăng của các loại xe đều là dạng bàn phím điện trở, tức là nó ra mức điện áp khi bấm nút. Từ cái mạch này, chuyển đổi sang dạng IR để truyền thẳng vào chân GPIO của Pi+. Như vậy là mô phỏng lại được toàn bộ quá trình bấm nút trên vô lăng.
Tuy nhiên vẫn còn vướng mắc là làm sao vô hiệu hóa khiển vô lăng đi vào con Pi khi đang sử dụng DVD, vì khi tua bài trên DVD, nó cũng ra lệnh tua bài trên Pi luôn. Món này em chưa nghịch nên chưa hình dung được rõ về Pi, cụ [@ngochoangimsat;201349] có cao kiến gì không ạ? :D
Đầu ra của khiển vô lăng có 3 sợi thôi, trong đó 2 sợi là nguồn ko cần can thiệp, một sợi tín hiệu ra, cụ làm cái chuyển mạch lúc nào khiển Pi thì chuyển về Pi, không thì chuyển về bình thường. Là ko ảnh hưởng gì nhau cả. Chuyển mạch nếu cụ có hiểu biết về điện tử có thể làm dạng nút bấm + rơ le nhỏ xíu nó sẽ đẹp và gọn, có thể bố trí đâu đó trên vô lăng. Mạch phát hồng ngoại có thể dùng IC PT2248, mạch chuẩn của nó có ngay trong datasheed . Cái vướng nhất là mạch chuyển Analog sang khiển các nút trên mạch PT2248, có lẽ mỗi nút sẽ lại cần một rơ le loại nhỏ xíu nữa và mạch để chuyển mỗi điện áp tương ứng một nút bấm trên vô lăng sang một nút bấm trên PT2248. Nếu cụ có quyết tâm làm cháu sẽ cùng suy nghĩ nghiêm túc vấn đề với cụ. Chắc chắn là làm được thôi

+Mạch điện gồm có:
- Mạch sử dụng IC để chuyển điện áp vào tương tự ra các mức (cho 8 mức). Đầu analog input lấy từ đầu ra của khiển vô lăng

- Mạch chuyển đổi Tương Tự -> Số 4 bít. Đầu vào là 8 mức trên sang sử dụng 8 to 3 line encoder 74F148
- Mạch chuyển đổi Số nhị phân ra thập phân 4bit dùng IC MC14028B cho 10 đầu ra (ta chỉ dùng 3 bit lấy từ mạch encoder trên, mỗi đầu ra sẽ điều khiển một nút trên mạch PT2248 để phát tín hiệu điểu khiển Pi

Tuy nhiên làm cách này khá dài dòng phức tạp. Nếu biết lập trình chân GPIO thì dùng cái mạch chuyển đổi tương tự số sử dụng IC MCP3008 ở mấy bài phía trước cháu giới thiệu, tín hiệu ra đưa thẳng vào một chân GPIO nào đó rồi lập trình cho nó điều khiển XBMC thì mạch gọn và đơn giản hơn nhiều. Mạch đó cực nhỏ gọn và đơn giản. Chỉ khó cái phải biết lập trình Raspbery Pi

Chỉnh sửa cuối:

tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Cụ lắp cái mạch thử này để kiểm tra con mắt thu xem nó làm việc ko đã. Khi bấm điều khiển thì kim đồng hồ sẽ dịch chuyển, nói cách khác là có tín hiệu ra
Ý của cụ là cắm chân Vs và chân GND vào Pi, còn chân out thì chế ra đồng hồ hoặc đèn led để xem có tín hiệu ra phải ko? Hay là dùng nguồn khác con Pi. Vì cháu đã thay 2 con HS0038 rồi mà ko đc, thì có nghĩa là trục trặc từ con Pi chứ ko phải từ con mắt.
Cám ơn cụ nhiều, mai cháu tiếp tục, tức cái vụ này, đọc tài liệu thấy quá đơn giản, sao làm lại ko đc. Có khi nào con mắt nó cần dòng 5v mà mình cấp 3,3v có khi ko đủ cho nó chạy ko nhỉ? Mai lại thử xem.


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Ý của cụ là cắm chân Vs và chân GND vào Pi, còn chân out thì chế ra đồng hồ hoặc đèn led để xem có tín hiệu ra phải ko? Hay là dùng nguồn khác con Pi. Vì cháu đã thay 2 con HS0038 rồi mà ko đc, thì có nghĩa là trục trặc từ con Pi chứ ko phải từ con mắt.
Cám ơn cụ nhiều, mai cháu tiếp tục, tức cái vụ này, đọc tài liệu thấy quá đơn giản, sao làm lại ko đc. Có khi nào con mắt nó cần dòng 5v mà mình cấp 3,3v có khi ko đủ cho nó chạy ko nhỉ? Mai lại thử xem.
Điện áp 5V mà đưa vào chân GPIO là xong luôn cái chân đó, thử gì thì thử đừng thử 5V. Điện áp làm việc của HS0038 từ 2,7 - 5V đều ổn. Đặc tính của nó đã thế rồi.
Mạch thử trên cháu vẽ cụ lấy nguồn ở đâu cũng đc

Chỉnh sửa cuối:

tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Điện áp 5V mà đưa vào chân GPIO là xong luôn cái chân đó, thử gì thì thử đừng thử 5V. Điện áp làm việc của HS0038 từ 2,7 - 5V đều ổn. Đặc tính của nó đã thế rồi.
Mạch thử trên cháu vẽ cụ lấy nguồn ở đâu cũng đc
Hì, Cụ Hoàng Vẽ cho cháu sơ đồ cái nguồn cấp +5v, vậy mà bảo cháu đừng thử cấp 5v, nghĩa là sao?


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Hì, Cụ Hoàng Vẽ cho cháu sơ đồ cái nguồn cấp +5v, vậy mà bảo cháu đừng thử cấp 5v, nghĩa là sao?
Cháu vẽ cho cụ 5v đấy là mạch để cụ chạy thử và đo điện của mắt thu chứ để cụ lắp vào pi đâu. Vì sao cháu lấy 5v mà ko phải 3,3v? Vì 5v cụ cí rất nhiều từ sạc điện thoại, từ cổng usb, từ sạc tẩu.... 3,3v cụ lấy ở mỗi cái pi ra ko phải hạn chế hơn à


thinhglam

Xe tải
Biển số
OF-36273
Ngày cấp bằng
28/5/09
Số km
267
Động cơ
475,170 Mã lực
E vẫn hóng vụ auto play của kodi các cụ ơi.
