Hướng dẫn tự lắp đặt hệ thống nghe nhạc lossless và xem phim HD trên ô tô

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Giữ cố định 2 chân GND và VIDEO (PI đang hoạt động phát hình bình thường), nhà cháu dùng 1 chân AUDIO đầu ra của PI cắm thử vào các chân còn lại nhưng ko hề có tiếng. Lạ 1 điều là khi rút chân GND ra, chỉ cắm duy nhất chân VIDEO thì vẫn có hình bình thường.
Cụ rút cái giắc Loa rồi thì phải nên ko có tiếng. Cụ thử rút cái giắc B ra, cháu thấy cái Giắc B của cụ lại được cắm. Đó cũng là cổng vào hình và tiếng mà ko biết nó nối đi đâu? Một sợi có hình vì mát từ nguồn ắc quy qua tẩu thuốc qua Pi rồi nên mát hình nó đã được thông. Cụ nhớ là cắm giắc loa vào đầu DVD đầy đủ mới thử chạm các giắc tiếng vào các chân nhé. Ko có nối loa và DVD thì ko kêu đc


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
2 cái dây nguồn to đùng nó dài lắm, lôi hẳn ra ngoài OK kụ à, ko cần phải rút dây nào (trừ dây GPS và Antenna). cháu còn thử tiếng bằng cách bật sang chế độ USB cơ mà, nhạc nhẽo vẫn ầm ầm.
Cái chân mát cụ dùng như vậy cháu thấy ko đúng với cái ảnh mà cháu xem của giắc A. Cụ tạm rút giắc B bỏ đi rồi thử đúng các chấu của giắc A như ảnh cháu vẽ tay ở trên xem có ổn ko đã.


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Cái chân mát cụ dùng như vậy cháu thấy ko đúng với cái ảnh mà cháu xem của giắc A. Cụ tạm rút giắc B bỏ đi rồi thử đúng các chấu của giắc A như ảnh cháu vẽ tay ở trên xem có ổn ko đã.
Vâng, để cháu thử cách của kụ xem thế nào, chân mát cháu xác định bằng cách dùng đồng hồ đo thông mạch với vỏ. Cả 8 chân ấy thì chỉ có 1 chân thông mạch với vỏ nên cháu nghĩ nó là chân mát


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Cái chân mát cụ dùng như vậy cháu thấy ko đúng với cái ảnh mà cháu xem của giắc A. Cụ tạm rút giắc B bỏ đi rồi thử đúng các chấu của giắc A như ảnh cháu vẽ tay ở trên xem có ổn ko đã.

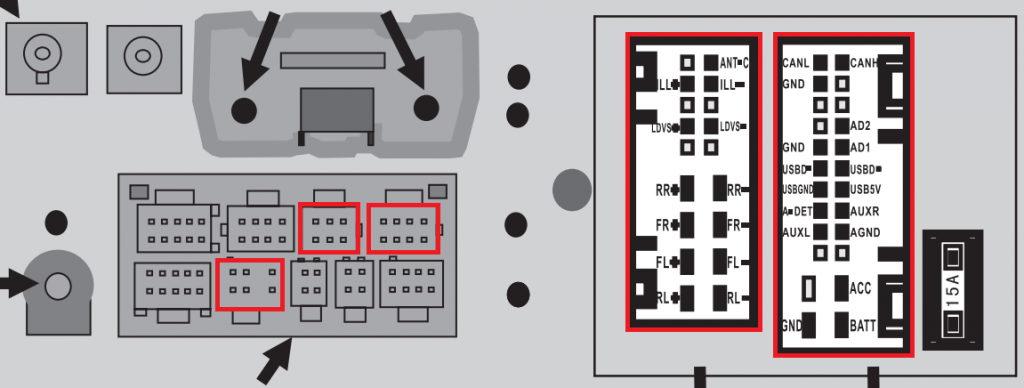

Những dây được cắm khi test PI (khoanh đỏ):


:


anhhienokok

Xe hơi
Biển số
OF-172399
Ngày cấp bằng
18/12/12
Số km
106
Động cơ
343,752 Mã lực
Cụ hướng dẫn chi tiết quá, cảm ơn cụ nhé..


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
546
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Bộ PI cùng dây kết nối của cháu đây kụ Ngọc Hoàng ạ:
1. Bộ PI và Bộ phát wifi (dùng điện thoại làm điều khiển -đã chạy ngon lành cành đào)


2. Quả dây cháu sử dụng để đấu từ PI vào DVD đây ạ:


Do cổng AV in wire A có 8 chân nên ban đầu nhà cháu nghĩ sẽ là cho 2 đầu vào (mỗi đầu 4 chân) nên đấu thêm cái giắc Hoa sen vào 4 chân còn lại của bộ 8 dây. 4 dây kia là đấu với giắc 3.5mm. Có thể sẽ sử dụng bộ giắc hoa sen này cho chân ở cổng cắm khác vậy


Linh

Xe điện
Biển số
OF-6073
Ngày cấp bằng
20/6/07
Số km
2,060
Động cơ
563,720 Mã lực
Nơi ở
TPHD
Bộ PI cùng dây kết nối của cháu đây kụ Ngọc Hoàng ạ:
1. Bộ PI và Bộ phát wifi (dùng điện thoại làm điều khiển -đã chạy ngon lành cành đào)


2. Quả dây cháu sử dụng để đấu từ PI vào DVD đây ạ:


Do cổng AV in wire A có 8 chân nên ban đầu nhà cháu nghĩ sẽ là cho 2 đầu vào (mỗi đầu 4 chân) nên đấu thêm cái giắc Hoa sen vào 4 chân còn lại của bộ 8 dây. 4 dây kia là đấu với giắc 3.5mm. Có thể sẽ sử dụng bộ giắc hoa sen này cho chân ở cổng cắm khác vậy
Bác mua bộ Pi này ở đâu vậy, rổ rá thế nào cho em biết với ?


Athena

Xe tăng
Biển số
OF-28442
Ngày cấp bằng
5/2/09
Số km
1,575
Động cơ
499,506 Mã lực
Nơi ở
Royal City
Em đã mua 1 em Pi về nghịch, bước đầu đã phát được nhạc hình, nhạc tiếng bằng HDMI, nhưng có điều, trên DVD mọi thứ hiển thị như nút ấn và font chữ nó bé quá các cụ ạ. có cách nào cho nó to lên được không ạ?


TVPL

Xe container
Biển số
OF-118299
Ngày cấp bằng
26/10/11
Số km
6,838
Động cơ
43,395 Mã lực
Em đã mua 1 em Pi về nghịch, bước đầu đã phát được nhạc hình, nhạc tiếng bằng HDMI, nhưng có điều, trên DVD mọi thứ hiển thị như nút ấn và font chữ nó bé quá các cụ ạ. có cách nào cho nó to lên được không ạ?
Chỉ có sửa code của nó là được :D
Cụ tìm cái khiển như em post ở trước, chế tiếp quả khiển multimedia như em làm :) là chả phải nhìn đến chữ mới nút đâu.


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Bác mua bộ Pi này ở đâu vậy, rổ rá thế nào cho em biết với ?
Có một câu này cụ hỏi 2-3 lần, cháu cũng trả lời mọi thứ viết ở trang 1 rồi mà cụ vẫn ko đọc!


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực

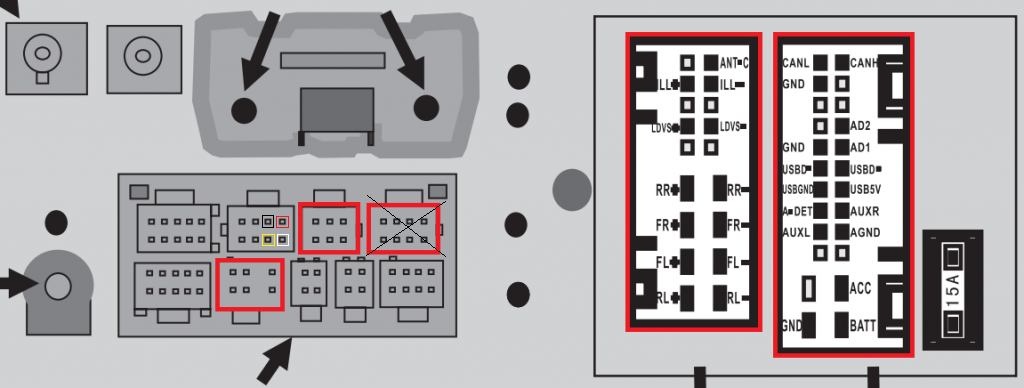

Những dây được cắm khi test PI (khoanh đỏ):


:


Cụ cắm thử cái khoanh vàng là dây hình, đen là mát còn lại hai cái kia là tiếng trái phải rồi thử. Chân mát chỉ là chân cháu vẽ hoặc chân ngay bên trái nó. Vì ảnh nhìn có hai cái đó là chưa rõ, còn các chân còn lại đúng đấy


ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Chỉ có sửa code của nó là được :D
Cụ tìm cái khiển như em post ở trước, chế tiếp quả khiển multimedia như em làm :) là chả phải nhìn đến chữ mới nút đâu.
Dòm đi dòm lại các cụ theo luồng này cháu tia được mỗi cụ là có khả năng code. Vậy cụ có thể nghiên cứu cái việc chuyển lệnh điều khiển vô lăng trên CANBUS qua để điều khiển Pi theo cổng OBD II không ạ? Dưới đây cháu gửi cụ thông tin về CANBUS và một bài về kết nối Pi với CANBUS nữa:

http://www.cowfishstudios.com/blog/canned-pi-part1
http://www.cooking-hacks.com/documentation/tutorials/can-bus-module-shield-tutorial-for-arduino-raspberry-pi-intel-galileo
http://www.industrialberry.com/canberry-v-1-1/
http://hackaday.io/project/346-canpi

Nếu làm được nốt cái vụ này cháu chả còn gì phải suy nghĩ khi kết luận Pi là giải pháp hoàn hảo trên xe. Cháu chạy thử cái file Paris By Night 111 - Bluray 1080p AC3_5.1x264-TMQ.mkv nặng 34GB mà nó đọc nhẹ phèo. Pi gớm thật

Chỉnh sửa cuối:

ngochoangimsat

Xe tăng
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
1,983
Động cơ
342,040 Mã lực
Em đã mua 1 em Pi về nghịch, bước đầu đã phát được nhạc hình, nhạc tiếng bằng HDMI, nhưng có điều, trên DVD mọi thứ hiển thị như nút ấn và font chữ nó bé quá các cụ ạ. có cách nào cho nó to lên được không ạ?
Sửa file Font.xml trong thư mục SKIN . Ví dụ XBMC\addons\skin.confluence\720p\Font.xml

</fontset>
<fontset id="Arial" unicode="true">
<font>
<name>font10</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font10caps</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font12</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font12caps</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font12boldcaps</name>
<filename>Arial.ttf</filename>
<size>16</size>
<style>bold</style>
</font>
<font>
<name>font13</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font13caps</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font16caps</name>
<filename>Arial.ttf</filename>
<size>25</size>
</font>
<font>
<name>font30caps</name>
<filename>Arial.ttf</filename>
<size>30</size>
</font>
<font>
<name>fontContextMenu</name>
<filename>Arial.ttf</filename>
<size>18</size>
</font>


<font>
<name>font10caps_title</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font12caps_title</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font13_title</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font13caps_title</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font24caps_title</name>
<filename>Arial.ttf</filename>
<size>24</size>
</font>
<font>
<name>font28caps_title</name>
<filename>Arial.ttf</filename>
<size>28</size>
</font>
<font>
<name>font30caps_title</name>
<filename>Arial.ttf</filename>
<size>30</size>
</font>
<font>
<name>font35caps_title</name>
<filename>Arial.ttf</filename>
<size>35</size>
</font>
<font>
<name>font45caps_title</name>
<filename>Arial.ttf</filename>
<size>45</size>
</font>
<font>
<name>font50caps_title</name>
<filename>Arial.ttf</filename>
<size>50</size>
</font>

<font>
<name>WeatherTemp</name>
<filename>Arial.ttf</filename>
<size>80</size>
</font>

Cụ xem cái đó là hiểu nhé. Nguồn cháu hát trích ở đây:
http://forum.osmc.tv/showthread.php?pid=27101
http://forum.kodi.tv/showthread.php?tid=63009


thuong_dentis

Xe tăng
Biển số
OF-294796
Ngày cấp bằng
4/10/13
Số km
1,986
Động cơ
333,309 Mã lực
Sửa file Font.xml trong thư mục SKIN . Ví dụ XBMC\addons\skin.confluence\720p\Font.xml

</fontset>
<fontset id="Arial" unicode="true">
<font>
<name>font10</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font10caps</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font12</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font12caps</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font12boldcaps</name>
<filename>Arial.ttf</filename>
<size>16</size>
<style>bold</style>
</font>
<font>
<name>font13</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font13caps</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font16caps</name>
<filename>Arial.ttf</filename>
<size>25</size>
</font>
<font>
<name>font30caps</name>
<filename>Arial.ttf</filename>
<size>30</size>
</font>
<font>
<name>fontContextMenu</name>
<filename>Arial.ttf</filename>
<size>18</size>
</font>


<font>
<name>font10caps_title</name>
<filename>Arial.ttf</filename>
<size>12</size>
</font>
<font>
<name>font12caps_title</name>
<filename>Arial.ttf</filename>
<size>16</size>
</font>
<font>
<name>font13_title</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font13caps_title</name>
<filename>Arial.ttf</filename>
<size>20</size>
</font>
<font>
<name>font24caps_title</name>
<filename>Arial.ttf</filename>
<size>24</size>
</font>
<font>
<name>font28caps_title</name>
<filename>Arial.ttf</filename>
<size>28</size>
</font>
<font>
<name>font30caps_title</name>
<filename>Arial.ttf</filename>
<size>30</size>
</font>
<font>
<name>font35caps_title</name>
<filename>Arial.ttf</filename>
<size>35</size>
</font>
<font>
<name>font45caps_title</name>
<filename>Arial.ttf</filename>
<size>45</size>
</font>
<font>
<name>font50caps_title</name>
<filename>Arial.ttf</filename>
<size>50</size>
</font>

<font>
<name>WeatherTemp</name>
<filename>Arial.ttf</filename>
<size>80</size>
</font>

Cụ xem cái đó là hiểu nhé. Nguồn cháu hát trích ở đây:
http://forum.osmc.tv/showthread.php?pid=27101
http://forum.kodi.tv/showthread.php?tid=63009
Ngọc hoàng


xe đạp Eska

Xe hơi
Biển số
OF-205672
Ngày cấp bằng
11/8/13
Số km
110
Động cơ
320,040 Mã lực
em học kỹ thuật mà đọc cũng khó hiểu quá


TVPL

Xe container
Biển số
OF-118299
Ngày cấp bằng
26/10/11
Số km
6,838
Động cơ
43,395 Mã lực
Dòm đi dòm lại các cụ theo luồng này cháu tia được mỗi cụ là có khả năng code. Vậy cụ có thể nghiên cứu cái việc chuyển lệnh điều khiển vô lăng trên CANBUS qua để điều khiển Pi theo cổng OBD II không ạ? Dưới đây cháu gửi cụ thông tin về CANBUS và một bài về kết nối Pi với CANBUS nữa:

http://www.cowfishstudios.com/blog/canned-pi-part1
http://www.cooking-hacks.com/documentation/tutorials/can-bus-module-shield-tutorial-for-arduino-raspberry-pi-intel-galileo
http://www.industrialberry.com/canberry-v-1-1/
http://hackaday.io/project/346-canpi

Nếu làm được nốt cái vụ này cháu chả còn gì phải suy nghĩ khi kết luận Pi là giải pháp hoàn hảo trên xe. Cháu chạy thử cái file Paris By Night 111 - Bluray 1080p AC3_5.1x264-TMQ.mkv nặng 34GB mà nó đọc nhẹ phèo. Pi gớm thật
- Connect vào OBD đọc lệnh từ CANBUS là dễ ạ :). Em xem qua cái này rồi, nhưng do trên xe em chỉ còn 02 nút cho media + touch screen nên em không chế.
Giải pháp chuẩn là chế chuột xoay như trên xe Lexus ấy, em đang tìm đồ. Mua kiểu trackball như Griffin Powermate về, em sợ lại phải chế driver, mới lại giá cũng ngang hoặc hơn cả con Pi :((
- Em có trên xe DVD Pioneer 8650BT rồi, nhưng thích cái này vì hình ảnh ngon, âm thanh được, hỗ trợ nhiều loại file hơn với tự làm thì vẫn khoái --> cái đầu kia bỏ luôn.:)
- Bộ Pi này làm HDPlayer ở nhà thì cực chuẩn cụ nhỉ.

Chỉnh sửa cuối:

lakfvn

Xe đạp
Biển số
OF-343551
Ngày cấp bằng
20/11/14
Số km
43
Động cơ
272,830 Mã lực
- Connect vào OBD đọc lệnh từ CANBUS là dễ ạ :). Em xem qua cái này rồi, nhưng do trên xe em chỉ còn 02 nút cho media + touch screen nên em không chế.
Giải pháp chuẩn là chế chuột xoay như trên xe Lexus ấy, em đang tìm đồ. Mua kiểu trackball như Griffin Powermate về, em sợ lại phải chế driver, mới lại giá cũng ngang hoặc hơn cả con Pi :((
- Em có trên xe DVD Pioneer 8650BT rồi, nhưng thích cái này vì hình ảnh ngon, âm thanh được, hỗ trợ nhiều loại file hơn với tự làm thì vẫn khoái --> cái đầu kia bỏ luôn.:)
- Bộ Pi này làm HDPlayer ở nhà thì cực chuẩn cụ nhỉ.
Âm thanh hay em nghĩ một phần bác phát qua 8650, cổng hdmi? Em phát qua đầu dvd Tàu với cổng av.rca thì cũng tương đối thôi. Không biết có bác nào đã thử card â.thanh rời chưa nhỉ?
Nhân tiện cám ơn bác cái addon, chạy tốt :)


lakfvn

Xe đạp
Biển số
OF-343551
Ngày cấp bằng
20/11/14
Số km
43
Động cơ
272,830 Mã lực
@ Ngọc Hoàng, bác đã thử Openlec chưa ạ? Em thấy 1 vài bài review nói tốc độ khởi động nhanh hơn RaspBMC, nhưng ko biết độ ổn định bằng ko?


TVPL

Xe container
Biển số
OF-118299
Ngày cấp bằng
26/10/11
Số km
6,838
Động cơ
43,395 Mã lực
Âm thanh hay em nghĩ một phần bác phát qua 8650, cổng hdmi? Em phát qua đầu dvd Tàu với cổng av.rca thì cũng tương đối thôi. Không biết có bác nào đã thử card â.thanh rời chưa nhỉ?
Nhân tiện cám ơn bác cái addon, chạy tốt :)
Không ah, em cắm vào cái gọi là đầu theo xe CRV 2015, chạy ngon nên không cần lắp 8650 vào nữa.


tungvv

Xe tải
Biển số
OF-298860
Ngày cấp bằng
17/11/13
Số km
436
Động cơ
313,460 Mã lực
Âm thanh hay em nghĩ một phần bác phát qua 8650, cổng hdmi? Em phát qua đầu dvd Tàu với cổng av.rca thì cũng tương đối thôi. Không biết có bác nào đã thử card â.thanh rời chưa nhỉ?
Nhân tiện cám ơn bác cái addon, chạy tốt :)
Cụ gắn qua giắc RCA thì chọn đầu ra audio là anlog, rồi chỉnh kênh 2.0, 2.1, 4.0, 4.1... Khi nào thấy nghe đc thì thôi. Nhà em dùng DVD tàu vẫn thấy ko kém gì dàn loa tốt cả.
