[Funland] Các loại súng bộ binh

[Vulcan V70]

CỤ hay.
SÚNG QUAY TAY.
Ke ke

Súng quay tay của Cụ Vịt Xanh



[Vulcan V70]

Người Mèo gọi nó là Thần hỏa pháo quả không sai



[Vulcan V70]

Chú Hàn xẻng, này vác khẩu gì nom lạ quá các Cụ ạ



[Vulcan V70]

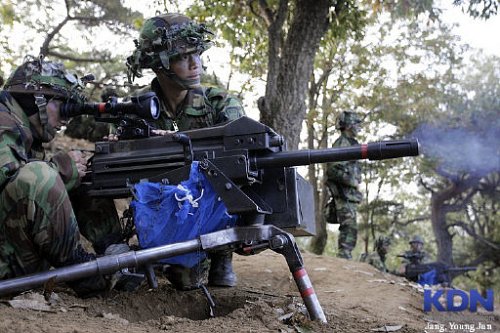

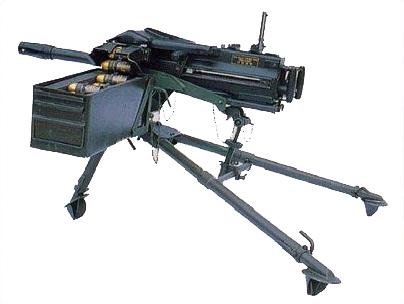

Súng phóng lựu K4 của Hàn xẻng
Dài: 1072mm
Nặng: 34.4 kg (không đạn)
Tốc độ bắn: 180-240 phát/ phút
Cự ly hữu dụng: 1500m
Cự ly tôi đa: 2212m
Bán kính sát thương 5m
Đạn 40mm



[pháo BM21 grad]

Súng phóng lựu K4 của Hàn xẻng
Dài: 1072mm
Nặng: 34.4 kg (không đạn)
Tốc độ bắn: 180-240 phát/ phút
Cự ly hữu dụng: 1500m
Cự ly tôi đa: 2212m
Bán kính sát thương 5m
Đạn 40mm

Uầy 180 - 240 phát trên phút kia à, loại này mang lên biên giới chống biển người thì y bài.



[pháo BM21 grad]

Súng phóng lựu của Nam Phi.

Thông số kỹ thuật:
Nước sản xuất: Nam Phi
Năm đưa vào biên chế: 2003
Chiều dài tổng thể: 844mm
Chiều dài nòng súng: 300mm
Khối lượng: 50kg chưa đạn
Cỡ nòng: 40x53mm
Sơ tốc đầu nòng: 244m/giây
Tốc độ bắn: 425 viên/phút
Tầm bắn: 1.700m
Cơ chế ngắm bắn: Thước ngắm cơ khí và kính ngắm quang học.



[pháo BM21 grad]

Súng phaongs lựu của mẽo.

Súng phóng lựu Milkor MGL Mk 1S​

sử dụng loại đạn phóng lựu cỡ 40mm.

Băng đạn quay 6 viên của MGL Milkor Mk 1S.
​

​

​



[pháo BM21 grad]

Con ni từng dùng trong VNW
Súng phóng lựu M79

Súng phóng lựu M79 được Mỹ sản xuất và đưa vào trang bị từ năm 1961. Súng nặng 2,7kg, dài 73,1cm, có khả năng phóng lựu 40mm và có tầm bắn 400m.



[pháo BM21 grad]

Dựa vào súng của Nga VN ta rèn ra con ni.

Súng phóng lựu liên thanh AGS-17 chỉ cần 2 người lính tác xạ.
Dùng đạn 30mm, 1 thùng chưa được 29 quả,đạt tầm bắn 800m với thước ngắm cơ khí hoặc 1,7km với kính ngắm quang học, tốc độ bắn 350-400 phát/phút.



[SonrackTài khoản đã xác minh]

Con ni từng dùng trong VNW
Súng phóng lựu M79

Súng phóng lựu M79 được Mỹ sản xuất và đưa vào trang bị từ năm 1961. Súng nặng 2,7kg, dài 73,1cm, có khả năng phóng lựu 40mm và có tầm bắn 400m.

Khẩu này năm 1982 trang bị cho trung đội trưởng BB, không biết giờ còn ko ạ?



[pháo BM21 grad]

Em này cũng của mẽo.

MARK-18 là khẩu súng phóng lựu không mấy thành công do phạm phải 1 số nhược điểm như tầm bắn thấp, sơ tốc viên đạn cũng thấp(sử dụng trung với đạn M79), lên đạn bằng tay quay.

MARK-18.

Dựa trên MARK-18, họ rèn ra con ni vơi tên MK 19

Phiên bản đầu tiên là "MK-19 mod-0".

Mẫu MK-19 Mod-1

MK-19 Mod 2 (hạng nhẹ) nhưng mẫu này không mấy thành công.

MK-19 được thiết kế là khẩu súng phóng lựu liên thanh, trích khí phản lực, làm mát bằng không khí, cửa buồng đạn mở khi bắn để cho dây đạn chạy qua từ trái sang phải. Dây đạn của MK-19 có 2 loại 32v và 48v, dây đạn 32v có trọng lượng 19kg. Cả 2 loại dây đạn này được chứa trong thùng đạn kim loại.
MK-19 có 2 tay nắm giúp xạ thủ rê súng đến hướng cần bắn, MK-19 không có cò súng mà là lẫy bấm, khi bắn xạ thủ nắm chắc tay súng đưa ngón cái tới ấn vào lẫy ở giữa 2 cò súng- bắn.

MK-19 về nguyên tắc là bắn liên thanh, nhưng những xạ thủ dày dặn kinh nhiệm vẫn có thể bắn điểm xạ 2 viên/lần.

MK-19 có thể nắp kính ngắm cơ khí hoặc quang học, ở thước ngắm cơ khí có các thang ngang khắc 100-1500 tương ứng với cự li 100m-1500m.

Mk 19 có thể khóa tầm , hướng để bắn ở tọa độ nhất định nào đó, tính năng này giống như ở khẩu 12,8mm .



[pháo BM21 grad]

Khẩu này năm 1982 trang bị cho trung đội trưởng BB, không biết giờ còn ko ạ?

Vào tay bộ đội mình thì vẫn còn dùng tốt cụ ạ.
(Xã hội) - Xem các chiến sĩ thuộc Trung đoàn Bộ binh 1 (Sư đoàn 2, Quân khu 5) luyện bắn súng chống tăng B41, trung liên RPD, đại liên PKM, súng phóng lựu M79.

Súng phóng lựu M79 thích hợp để tấn công bộ binh ẩn nấp, dùng cỡ đạn 40x46mm với nhiều chủng loại (đạn nổ mảnh, đạn xuyên lõm, đạn hơi cay, đạn khói...)​



[pháo BM21 grad]

QĐND - Súng phóng lựu M79 cỡ nòng 40mm hiện đang được trang bị trong quân đội ta. Súng có cấu tạo gọn nhẹ, hiệu quả chiến đấu cao. Tuy nhiên, do thời gian sử dụng đã lâu nên tại một số đơn vị, số lượng súng M79 xuống cấp (cấp 4, cấp 5) khá nhiều, các đơn vị phải bỏ ra khoản kinh phí lớn để quản lý, bảo quản.

Tổng lắp súng M79 sau khi sửa chữa lớn tại Nhà máy Z125.



[pháo BM21 grad]

Con ni của Gấu Nga có tên AGS - 17



[pháo BM21 grad]

Súng phóng lựu cầm tay TKB-0249 ( Gấu Nga)

Thông số kỹ thuật :

-Chiều dài súng : 900mm.
-Trọng lượng súng : 10kg.
-Trọng lượng đạn lựu/quả đạn : 280g/350g (VOG-17).
-Chiều dài quả đạn : 120mm(VOG-17).
-Trọng lượng hỗn hợp nổ trong quả đạn : 36g(VOG-17).
-Sơ tốc đạn : 185m/s.
-Tầm bắn tối đa: 1700m.
-Tầm bắn hiệu quả qua kính ngắm : 1000m.
-Băng đạn 5 hoặc 10v.



[pháo BM21 grad]

AGS - 30 ( Gấu Nga)

Thông số kỹ chiến thuật
Khối lượng 16 kg không đạn + 14 kg hộp đầy đạn
Đạn 30x29B
Cơ cấu hoạt động Nạp đạn bằng phản lực bắn
Tốc độ bắn 400 viên/phút
Sơ tốc 185 m/s
Tầm bắn hiệu quả 2300 m
Cơ cấu nạp Hộp đạn 30 trái
Ngắm bắn Ống nhắm



[pháo BM21 grad]

Anh Tung cửa khoe là rèn được con ni ngon hơn con AGS - 30 của gấu và hơn cả MX25 của mẽo.

​

Súng phóng lựu QLZ-87 của Trung Quốc​

​

Súng phóng lựu QLB-06 của Trung Quốc​

​

Hình ảnh được cho là của loại súng phóng lựu mới của lính thủy đánh bộ Trung Quốc​

​

Các thiết kế súng phóng lựu của Trung Quốc chịu ảnh hưởng từ AGS-17 của Nga

Thông số cơ bản của QLB06: chủng loại đạn: 35 mm (DFS87-đạn lựu bộc phá, DFJ87-đạn xuyên giáp, DFR87-đạn cháy). Cự ly bắn hiệu quả: 800 m (áp chế hỏa lực đối phương), 600 m (tiêu diệt mục tiêu thiết giáp). Cự ly bắn tối đa: 1220 m, độ cao bắn tối đa: >300 m. Hộp đạn: 6-15 viên/ hộp (tùy hộp đạn). Trọng lượng súng: 9.1 kg (trừ hộp đạn). Chiều dài toàn thân súng: 1026 mm Sơ tốc đầu đạn: 190 m / giây. Tốc độ bắn lý thuyết: 250 phát/ phút, tốc độ bắn thực tế: < 150 phát/ phút. Hoặc súng phóng lựu tự động QLZ-87/W87 được Trung Quốc nghiên cứu từ những năm 1990 và mới đưa vào trang bị những năm đầu thế kỷ 21: Trọng lượng súng khi không mang đạn: 20 kg (biến thể hạng nặng mang giá đỡ chuyên dụng); 12 kg (biến thể hạng nhẹ mang giá 3 chân); Chiều dài thân súng: 970 mm; Tốc độ bắn: 500 phát/phút; Tầm bắn xa hiệu quả: 600 m (mục tiêu điểm); 1.750 m (mục tiêu khoảng); Tốc độ bắn ban đầu: 190-200 m/s (tùy thuộc vào loại đạn sử dụng); Cơ số đạn: 6/15 viên (đạn lựu).


​



[pháo BM21 grad]

MX25 của mẽo.

Súng phóng lựu XM25 của Mỹ nhỏ gọn, linh hoạt, có thể sử dụng mọi tư thế​

​



[pháo BM21 grad]

Em nghe quảng cáo thế này, không biết có đúng không ?
MX25 – sát thủ kinh hoàng trên chiến trường

XM-25 được coi là một loại vũ khí cầm tay nguy hiểm nhất trên chiến trường hiện nay


(GD&TĐ) – Súng phóng lựu MX25 của Mỹ được coi là vũ khí cầm tay nguy hiểm nhất trên chiến trường. Vì sao vậy? Vì nó có thể bắn những viên đạn 25mm khoảng cách đã đặt trước và giết chết được quân địch đứng sau tường chắn hoặc công sự.
XM-25 sở hữu hệ thống ngắm với máy tính đường đạn và máy đo xa laser nên xạ thủ có thể ngắm và xác định nhanh cự ly cho phát nổ. Loại đạn điều khiển chính xác này có hiệu quả cao trong tác chiến đô thị vì có thể cài đặt để đạn nổ trên không hoặc khi vừa bay qua góc nhà, trong cửa sổ hay trên đầu tốp lính đối phương núp sau tường bê tông. Loại đạn nổ trên không do XM25 bắn ra này có uy lực sát thương cao gấp 5 lần súng phóng lựu M203 nhờ các mảnh đạn có xác suất văng chụp xuống đầu đối phương cao hơn.
Tưởng tượng có một kẻ địch bắn tỉa đứng sau cửa sổ một ngôi nhà.
- Người lính sẽ chĩa súng MX25 vào tòa nhà đó và đo khoảng cách.
- Sử dụng 2 phím tại chỗ tay cầm phía trước, anh ta có thể thêm vào bất kỳ khoảng cách nào mà anh ta ước tính là đúng để đưa viên đạn 25mm qua cửa sổ và vào trong phòng, gần kẻ địch.
- Sau đó anh ta bắn. Viên đạn thông minh luôn biết nó đang ở đâu nhờ vào bo mạch được gắn bên trong.
- Khi viên đạn đạt tới khoảng cách mà người lính đã đặt trước, nó sẽ nổ, giết chết quân địch bằng đầu đạn vỡ tung tóe. Viên đạn không cần phải rất gần quân địch. Với tầm xa 600 mét và bán kính công phá 360 độ, sản phẩm của MX25 bắn ra có sức mạnh tương đương với một quả lựu đạn nên gần như mọi thứ xung quanh đều bị tiêu diệt. Điều này khá nguy hiểm cho ai ở phía kia chiến tuyến và MX25 hiện đã sẵn sàng được sử dụng và sẽ được gửi tới Afghanistan.



[pháo BM21 grad]

AA - 12 của mẽo.
Auto Assault AA-12, được biết đến như là một phiên bản nâng cấp cải tiến từ khẩu Atchisson do Maxwell Atchisson phát triển từ những năm 1972, dựa trên khung sườn của M16 Mỹ. Để có được một khẩu AA-12, các kỹ sư súng và đạn đạo học của MPS đã phải bỏ ra hơn 18 năm nghiên cứu và phát triển, với hơn 188 bản thiết kế và thay đổi dựa trên khẩu súng ban đầu. AA-12 với thiết kế mới có năng lực tác chiến rất tốt và đáp ứng được các yêu cầu về tác chiến hiện đại trong các điều kiện khác nhau.

Phiên bản đầu tiên do Max Atchisson phát triển dựa trên khẩu M-16.

Và phiên bản hiện đại của năm 2005.

Đầu đạn nổ áp lực cao FRAG-12 được sử dụng cho AA-12.

Các loại đạn 12 Gauge khác nhau sử dụng cho AA-12 (từ trái sang: .410, .28GA, 20GA và 12 GA Remington).

Bài viết: http://news.zing.vn/Sieu-sung-nha-dan-du-bi-vui-duoi-cat-ngap-trong-nuoc-post335625.html

Nguồn Zing News
