[Funland] Tư vấn và hỗ trợ các cụ sửa chữa thiết bị điện dân dụng (P2)

[nguyenducdung]

Cụ đấu dây đảo đầu 2 cực tụ hoặc tháo mô tơ để xoay ngược mặt cuộn dây cho chạy ngược chiều.

Vâng, động cơ của em là 1 chiều, ko than,



[Euro2CityStar]

Vâng, động cơ của em là 1 chiều, ko than,

3 pha thì đảo dây .

còn H-bridge 1 phase hay Push-Pull thì chịu do kết cấu stato



[nguyenducdung]

3 pha thì đảo dây .

còn H-bridge 1 phase hay Push-Pull thì chịu do kết cấu stato

Vâng, dc 3 pha cụ ạ, nhưg em ko mở đc (muốn mở phải cắt 3 dây với mạch), em chụp lên cụ hướng dẫn giúp em nhé!
Em cảm ơn cụ trước

em lấy tạm ảnh, em chưa mở trực tiếp, cụ xem có giúp đc em ko ạ,



[Euro2CityStar]

cụ có mỏ hàn thì hút hết thiếc là tháo mạch ngay chứ có gì đâu .



[nguyenducdung]

cụ có mỏ hàn thì hút hết thiếc là tháo mạch ngay chứ có gì đâu .

Cụ xem giúp em với, đảo như nào ạ?

Em cảm ơn cụ



[beomap2]

Mô tơ đời mới nhỉ, cụ đổi vị trí hai đầu dây vào các cuộn dây xem nào, hai đầu dây chỗ khoanh đỏ



[nguyenducdung]

Mô tơ đời mới nhỉ, cụ đổi vị trí hai đầu dây vào các cuộn dây xem nào, hai đầu dây chỗ khoanh đỏ

View attachment 704827

em đảo rồi cụ ạ, dây em vẫn đấu như cũ (dùng 3 dây. đen cực -, đỏ và vàng đấu vào nhau và vào +), ko quay,
cụ có hướng nào nữa ko?
cảm ơn cụ!



[Euro2CityStar]

vô lý nhỉ .

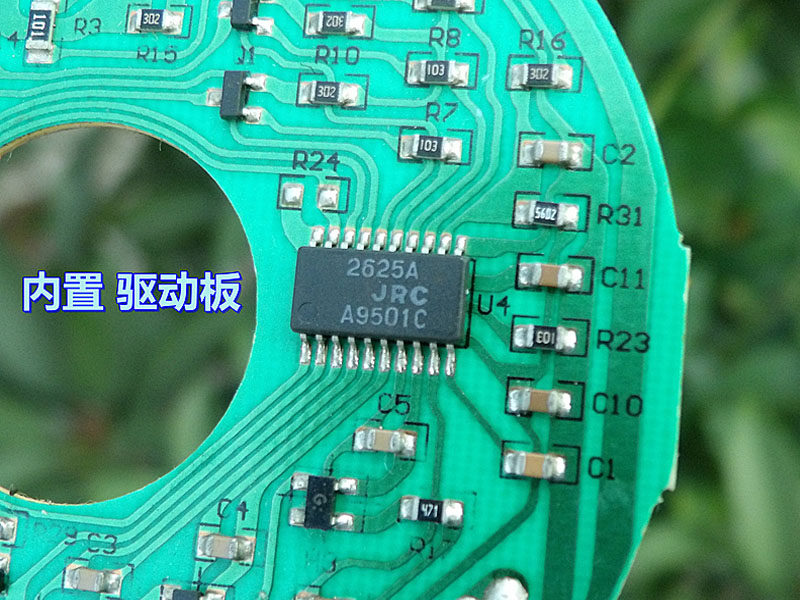

con njm2625 này là ic analog .
cấp nguồn là nó chạy
tối về cụ để lại như cũ xem quay ko ?

em nghi tháo ra có vấn đề chứ ko phati do đảo pha



[nguyenducdung]

em đảo về như cũ rồi, chạy bình thường cụ ạ,
em vừa hỏi trên facebook, có người nói ,câu - vào chân 20 của con njm này là đảo chiều,
em xem data sheet rồi, chân 20 là foward và reverse



[Ngo Rung]

Mô tơ đời mới nhỉ, cụ đổi vị trí hai đầu dây vào các cuộn dây xem nào, hai đầu dây chỗ khoanh đỏ

View attachment 704827

vô lý nhỉ .

con njm2625 này là ic analog .
cấp nguồn là nó chạy
tối về cụ để lại như cũ xem quay ko ?

em nghi tháo ra có vấn đề chứ ko phati do đảo pha

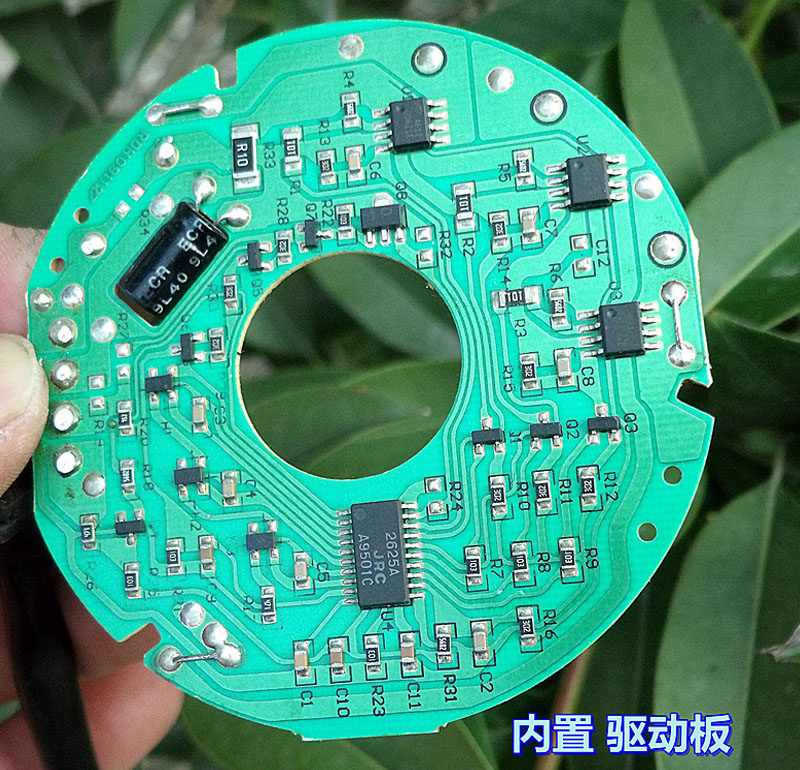

Chú này là loại 3 phase đồng bộ nhóe, nó phải dùng cảm biến từ (Hall) xác định vị trí cực từ của Rotor nên nếu chỉ đảo phase đầu ra là không chạy đâu
Có 3 chú cảm biến Hall đây nhóe

em đảo về như cũ rồi, chạy bình thường cụ ạ,
em vừa hỏi trên facebook, có người nói ,câu - vào chân 20 của con njm này là đảo chiều,
em xem data sheet rồi, chân 20 là foward và reverse

Cụ đấu trả lại như cũ, kiểm tra cho chạy bình thường rồi tác động vào chân 20 để đảo chiều quay nhóe
Các cụ tham khảo sơ đồ nguyên lý của nó nhóe
Chân số 9 là để thay đổi tốc độ quạt, cụ thích thì chế cái chiết áp vào tha hồ vặn nhanh chậm



[nhockquay0301]

topic tuyệt vời, e oánh dấu học hỏi dần. e có con tủ lạnh mà thỉnh thoảng thấy nó làm đá chậm, có lần gọi thợ tới sửa thì thấy bảo do nó đóng đá cánh quạt bên trong với cả cái công tắc ngắt gì đó, thay xog e hỏi có bảo hành ko thì bác thợ báo 1 tháng, xog còn bảo cái công tắc dùng 1 time sẽ hỏng, tủ nào cũng thế, mà chả biết có phải e bị ăn quả lừa ko? :v



[Ngo Rung]

topic tuyệt vời, e oánh dấu học hỏi dần. e có con tủ lạnh mà thỉnh thoảng thấy nó làm đá chậm, có lần gọi thợ tới sửa thì thấy bảo do nó đóng đá cánh quạt bên trong với cả cái công tắc ngắt gì đó, thay xog e hỏi có bảo hành ko thì bác thợ báo 1 tháng, xog còn bảo cái công tắc dùng 1 time sẽ hỏng, tủ nào cũng thế, mà chả biết có phải e bị ăn quả lừa ko? :v

Một thời gian bị đóng đá là hỏng ctắc đấy cụ , thợ nói đúng nhưng giấu nghề , lúc nào thấy đóng đá chậm, cụ bỏ hết đồ trong tủ ra, rút điện, mở cửa tủ 1 ngày cho tan hết đá rồi lại dùng bình thường thôi



[nguyenducdung]

Vâng, dc 3 pha cụ ạ, nhưg em ko mở đc (muốn mở phải cắt 3 dây với mạch), em chụp lên cụ hướng dẫn giúp em nhé!
Em cảm ơn cụ trước

em lấy tạm ảnh, em chưa mở trực tiếp, cụ xem có giúp đc em ko ạ,

cảm ơn cụ, tiếc là ko vodka đc cụ nào nữa,
em làm đc rồi cụ ạ, câu chân 20 ra +,
con này chỉ cần cái chiết áp 10k ohm là điều tốc đc cụ ạ (có hướng dẫn trên youtube),
em thấy trong datasheet thì thấy điện áp tối đa 18v, em dùng apdater laptop 20V, liệu cho vào chân 20 đc ko cụ?
cảm ơn cụ!



[Skoda_Favorit]

CCCM cho hỏi ngu tý là Thớt này có hỏi được về cái Điều khiển dàn máy 5.1 Denon kg ạ? E có con điều khiển bộ dàn 5.1 mới 95% (do lười dùng) bì tèo do quên tháo PIN ra, bị chảy nước a xít nó ăn mòn mất chân con IC ạ!



[Ngo Rung]

cảm ơn cụ, tiếc là ko vodka đc cụ nào nữa,
em làm đc rồi cụ ạ, câu chân 20 ra +,
con này chỉ cần cái chiết áp 10k ohm là điều tốc đc cụ ạ (có hướng dẫn trên youtube),
em thấy trong datasheet thì thấy điện áp tối đa 18v, em dùng apdater laptop 20V, liệu cho vào chân 20 đc ko cụ?
cảm ơn cụ!

Tạm thời thì được, nhưng về lâu dài không tốt cụ ợ, vì nó ở ngưỡng tối đa roài, chỉ nháy điện phát là dễ tèo



[Ngo Rung]

CCCM cho hỏi ngu tý là Thớt này có hỏi được về cái Điều khiển dàn máy 5.1 Denon kg ạ? E có con điều khiển bộ dàn 5.1 mới 95% (do lười dùng) bì tèo do quên tháo PIN ra, bị chảy nước a xít nó ăn mòn mất chân con IC ạ!

Thoải mái đi cụ, trên giời dưới biển cân tuốt
Vụ ĐK của cụ thì phải xem nó có bị cụt hẳn chân vào trong IC không?! nếu còn nhô ra chút thì khéo tay hàn vào vẫn được



[SABAIDI]

Tủ lạnh nhà em nó hay báo đèn này là làm sao các bác nhỉ?



[diepta]

Thớt hay đây rồi.
Em mới ship cái hộp xoay đồng hồ chạy pin và cắm điện, pin lúc đầu lúc chạy lúc ko, bây giờ thì tịt luôn, em nghĩ do tiếp súc mà làm cả miếng nhôm mỏng tăng tiếp súc cũng ko ăn thua, mở vít ktra bên trong thì có vẻ ko tuột dây, vẫn ok. Mà thay pin mới cũng ko chạy.
Cắm điện thì vẫn chạy, mà chỗ em để lại ko tiện cắm điện.
Cụ xem giúp em với.
Nó đây, nhìn đơn giản mà chưa biết xử thế nào.

Hàng cụ đây, em kiểm tra công tắc vặn trên ok, còn cái công tắc đen đằng sau chưa kiểm tra dc vì nó lại cứ chạy , em sợ cái mạch màu đỏ nó chập chờn

Nếu trường hợp mạch lỗi thì sau này cụ đấu thẳng điện lên motor nhưng chỉ chạy dc 1 chế độ thôi



[Ngo Rung]

Tủ lạnh nhà em nó hay báo đèn này là làm sao các bác nhỉ?

Đang chạy hết công suất cụ ợ, bấm nút cho nó về chế độ thường đi



[Skoda_Favorit]

Thoải mái đi cụ, trên giời dưới biển cân tuốt
Vụ ĐK của cụ thì phải xem nó có bị cụt hẳn chân vào trong IC không?! nếu còn nhô ra chút thì khéo tay hàn vào vẫn được

Tks Cụ! E có cảm giác chưa cụt hẳn, em có lấy cồn 70 vệ sinh nhẹ nhàng chỗ chân IC thì thấy có vẻ nó đứt chỗ sát bo mạch! Để e chụp ảnh rồi xin tư vấn CCCM!
