[Funland] Thang máy ko hố PIT, ko cột giếng hiệu quả hơn kiểu truyền thống ko?

[vo_tong_danh_meo]

nhà cháu 5 tầng trước xây ko để lỗ thang chờ, giờ có tiền cũng ko lắp được



[Robertino]

Các cụ trong nghề có thể cho xin công thưc tính thông thuỷ hố thang, cabin, cửa từ kích thước ô đất phủ bì ko ạ?

VD phủ bì a*b thì
Thông thuỷ (a-0.1)*(b-0.1) hố thang thép
Cabin (a-0.1-0.4)*(b-0.1-0.6) với đối trọng sau
Cửa (a-0.1)/2

Đúng ko ạ?



[Grand 2016]

Thang cibes A5000 này tải trọng 400kg, loại trục vít. Chở 4-5 người. Vách kính. Nhập khẩu Thụy Điển giá hơn 900tr. E đang nghiên cứu



[Grand 2016]

Cụ tham khảo nhé

https://img.otofun.net/upload/v6/2018/06/04/1468367-571888-08dd275e72f79ca9c5e6-

Cảm ơn cụ đã vẽ cho em. Cụ có loại thang brand gì phù hợp ib cho em nhé



[nhocconhp nhocconhp]

theo em dc biết thì các bác nhiều tiền, thích đồ hiệu thì xài thang nhập nguyên cây: mitsubishi, schindler, hitachi, otis, thysen, fuji hd,
Bác nào ít ít thì làm con thang nội
Fuji korea hình như sx ở hải dương thì phải



[getzbac]

Các cụ trong nghề có thể cho xin công thưc tính thông thuỷ hố thang, cabin, cửa từ kích thước ô đất phủ bì ko ạ?

VD phủ bì a*b thì
Thông thuỷ (a-0.1)*(b-0.1) hố thang thép
Cabin (a-0.1-0.4)*(b-0.1-0.6) với đối trọng sau
Cửa (a-0.1)/2

Đúng ko ạ?

Công thức tính kích thước Cabin đây cụ, đơn vị mm. Tính thông thủy hố thang do vách hố làm bằng các vật liệu khác nhau nên kích thước có thể khác nhau. Đây là công thức tiêu chuẩn, có thể điều chỉnh tý xíu nếu thay đổi vật liệu dùng cho poid đối trọng
Đối trọng sau
Rộng(W) Cabin = Rộng (W) hố - 400mm
Sâu (D) Cabin = Sâu (D) hố - 550mm
Cửa Cabin = (Rộng (W) hố -200)/2
VD: Hố W1800 x D 1800
Cabin: Rộng = 1800 - 400 = 1400mm
Sâu = 1800 -550 = 1250mm
Cửa: ( 1800 -200)/2 = 800mm
Đối trọng hông
Rộng(W) Cabin = Rộng (W) hố - 700mm
Sâu (D) Cabin = Sâu (D) hố - 400mm
Riêng kích thước cửa phụ thuộc vào loại cửa mở tim hay mở lùa, 2 cánh hay 4 cánh vv. cái này cần có thông số thực tế mới đưa ra giải pháp phù hợp



[getzbac]

chắc thang Cibes

Chuẩn Cibes luôn, tuy nhiên giá hơi chát. Bên Gamma cũng bán loại tương tự của Ý và giá cũng tương tự, nhiều cụ thích nhưng nhìn đến giá lại tương tư



[Robertino]

Đối trọng sau
Rộng(W) Cabin = Rộng (W) hố - 400mm
Sâu (D) Cabin = Sâu (D) hố - 550mm
Cửa Cabin = (Rộng (W) hố -200)/2
VD: Hố W1800 x D 1800
Cabin: Rộng = 1800 - 400 = 1400mm
Sâu = 1800 -550 = 1250mm
Cửa: ( 1800 -200)/2 = 800mm
Đối trọng hông
Rộng(W) Cabin = Rộng (W) hố - 700mm
Sâu (D) Cabin = Sâu (D) hố - 400mm
Riêng kích thước cửa phụ thuộc vào loại cửa mở tim hay mở lùa, 2 cánh hay 4 cánh vv. cái này cần có thông số thực tế mới đưa ra giải pháp phù hợp

Theo nội dung trong này Cụ. Còn kích thước thực để mai em đo, với lại em cũng cho thiết kế và xây dựng theo yêu cầu của bên thang máy nên thực tế cũng kg xê dịch bao nhiêu đâu ạ.

Cảm ơn cụ, cho e hỏi:

1. Như thông số thang nhà cụ Trihon này, e thấy phía đối trọng chỉ trừ có 450mm mỏng nhỉ. Đây là loại đt gang phải ko?

2. Nếu làm hố bằng khung thép thì bề dày hố mỏng nhất đc là bao nhiêu?

3. Làm cửa lùa thì có rộng hơn đc cửa CO ko? Cho e xin công thức luôn.



[getzbac]

Cảm ơn cụ, cho e hỏi:

1. Như thông số thang nhà cụ Trihon này, e thấy phía đối trọng chỉ trừ có 450mm mỏng nhỉ. Đây là loại đt gang phải ko?

2. Nếu làm hố bằng khung thép thì bề dày hố mỏng nhất đc là bao nhiêu?

3. Làm cửa lùa thì có rộng hơn đc cửa CO ko? Cho e xin công thức luôn.

Dear cụ
1. Bên em thì không dám trừ 450 cho đối trọng, nó không an toàn lắm cụ ạ. Chí ít cũng phải 500 bởi vì ngoài đối trọng còn phải trừ cho cả sill cửa cabin và cửa tầng nữa, 2 cái sill này cộng với khoảng cách giữa 2 sill đã là 150 rồi. Các thiết bị chạy sát nhau quá nó mà quất một cái là đi luôn cái thang.
2. Cái này còn phụ thuộc vào khung hố có phải đỡ máy hay không, nếu phải đỡ thì dùng I 150 là an toàn, I 150 có kích thước 150 x 75, do vậy chiều dầy sẽ là 75. Còn trường hợp nếu máy kéo có đà đỡ riêng không phụ thuộc vào khung hố thì có thể dùng hộp 100 x 50 để làm vách hố, khi đó dầy tường còn 50.
3 Kích thước cửa lùa thường tính theo thực tế, cụ cứ đưa các KT lên đây em sẽ tính cho cụ



[Grand 2016]

E cũng thích thang Mitsubishi nhưng gọi cho bên Thăng Long thì họ báo kích thước tối thiểu của giếng trời là 1.350 x 1.350 thì mới lắp dc.
Nhà em 950 x 1600 nên thua rồi.
Quay về PA khác.



[Grand 2016]

Yêu cầu tối thiểu thang Cibes chỉ cần thông thủy 920x1020mm là lắp được thang A4000 tải trọng 300 kg tuy nhiên không gian bên trong thang chỉ 830x600mm ạ.

Cụ bên cibes ạ. Chiếc A4000 tốc độ bao nhiêu m/giây hả cụ ơi.



[Grand 2016]

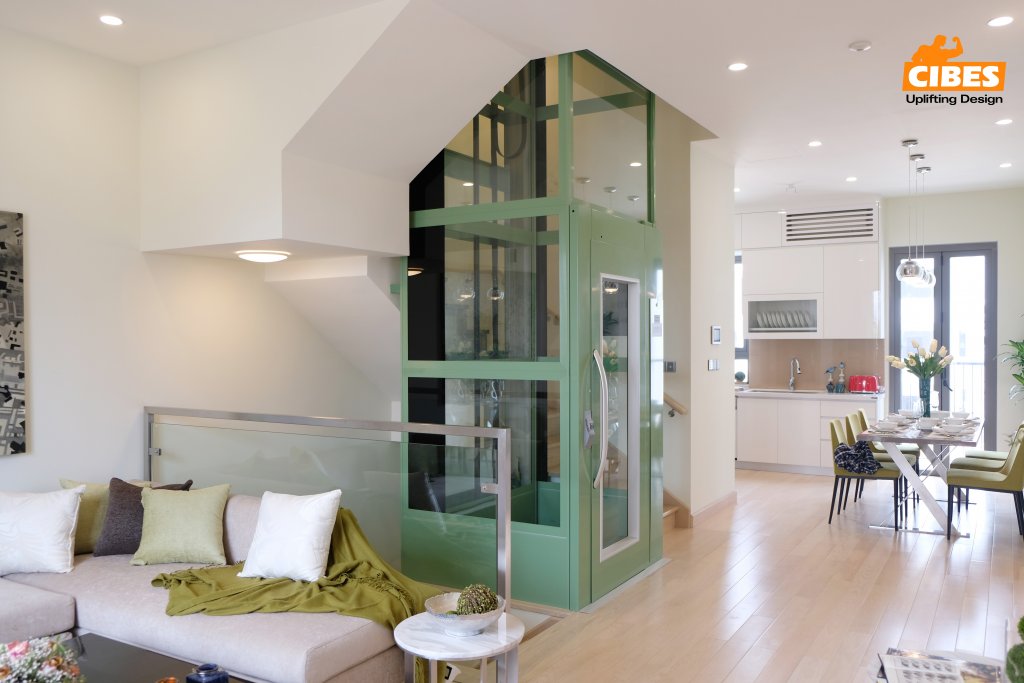

Cảm ơn cụ Thành Cibes. Em xem thang lắp ở Manor Central Park rồi, khá đẹp. Hình như bộ giếng thang (kính - thép) cũng nhập khẩu phải không cụ? Cho em hỏi kính giếng thang là cường lực 10mm hay 12mm cụ nhé.



[Grand 2016]

Dạ điểm đặc biệt ở thang bên em mà các thang khác không có là khung giếng thang là bằng nhôm định hình, loại nhôm sản xuất trong hàng không ạ.
Còn kính là kính cường lực an toàn 2 lớp dày 8.76mm (lớp keo dính 2 lớp kính cường lực dày 0.76mm). Kính giếng thang cũng được bọc viền nhôm nên rất chắc chắc ạ.

Thang bên em nhập khẩu 100% ạ.

Như màu thang ở Central park là RAL 6021 trong bảng 248 màu RAL bên em ạ.

Hìhh thức rất đẹp, chắc chắn và liền lạc. E chỉ hơi lăn tăn tốc độ chậm quá thôi. Vì 0.15m/s là 9m/phút. Kể mà tốc độ tăng lên thì tốt. Thang này là thủy lực hay trục vít cụ nhỉ



[Grand 2016]

Thang bên em là công nghệ trục vít ạ. Với mẫu thang 4 mặt kính thì bên em lộ ít chi tiết nhất, cụ chỉ thấy 1 trục vít đường kính 41mm ở giữa phía máy chạy...

Như em nói ở trên tốc độ thang dạng platform chỉ ở mức tiêu chuẩn vàng như vậy để đảm bảo an toàn ở mức cao nhất, thoải mái nhất khi sử dụng. Mức tốc độ này theo tiêu chuẩn của Thụy Điển, Mỹ, EU, Úc, Iso...

Thực tế theo lý thuyết như trong test có tốc độ có thể cao hơn lên tới 0.44m/s. Tuy nhiên để hoạt động êm ái nhất, an toàn nhất, không bị bất ngờ, giật mình khi dùng thang thì 0.15m/s là tốc độ hợp lý ...

Cụ ơi, cụ chuyên về thang máy. Nhờ cụ chia sẻ kiến thức về ưu nhược điểm của thang trục vít và thang thủy lực 1 chút được không ạ. Giá thành, chi phí bảo dưỡng, ....



[Grand 2016]

Vâng cảm ơn cụ Thành Cibes. Đúng là thang nhập giá đắt thật so với thang liên doanh hoặc trong nước.



[Grand 2016]

Em đang dự định làm cái thang máy cho bố mẹ em đỡ phải leo thang bộ, hiềm cái là nhà em làm ko có ô chờ cho thang máy. Cụ có thể qua xem rồi tư vấn cho em phương án được ko?

Nhà cụ dùng giếng trời làm ô chờ cho thang máy được mà. Giống nhà em.



[newbieshn]

Em đánh dấu cũng đang quan tâm đến thang máy trục vít Cibes



[nguyenhaidang25]

Cụ cho em xin catalog và báo giá vào chỗ kín với.

Cho e xin số tầng nhà cụ



[atukiva]

Cho e xin số tầng nhà cụ

Khách sạn 5T, yêu cầu thang tối đa 10 người ạ.



[nguyenhaidang25]

Khách sạn 5T, yêu cầu thang tối đa 10 người ạ.

630kg 5stop động cô Fuji Hàn quốc, tủ nhâp Hàn quốc các lĩnh kiện phụ hiện hàn quốc giá 307Tr
