[Funland] Các loại súng bộ binh

[QAZ]

.
Picatinny Rail ( thanh ray ) có thể gắn thêm ống ngắm quang học, thước ngắm gần, súng phóng lựu, súng hạt cườm ( em không hiểu )
Em lấy nguồn Czech dịch sang văn Anh rồi văn Việt nên hơi lủng củng, cụ thông cảm !

Tôi đoán là súng bắn đạn hoa cải:



[pháo BM21 grad]

Cuối thập niên 70 , Liên Xô tiếp tục cải tiến 1 mẫu AK mới đó là AEK-971,mẫu cải tiến được tiếp nhận trang bị 1980. AEK-971 có tốc độ bắn rất cao, cự li hiệu quả xa, nếu qua kính ngắm là 1000m, sơ tốc nòng tới 900m/s.

AEK-971.


Tiếp sau đó vào đầu thập kỷ 90 Nga tiếp tục cải tiến và cho ra đời 1 mẫu AK mới kết hợp với súng phóng lựu gọi là AN-94. Mẫu AN-94 có tốc độ bắn không 1Model nào của AK có thể bằng 1800v/phút, sơ tốc nòng 900m/s. Mẫu AN-94 được tiếp nhận trang bị năm 1997.

AN-94 .



[tranhuyphong89]

Có 1 biến thể nữa từ m16a2 là C7/C8 của Canada sản xuất. C7 trang bị cho Canada, Đan Mạch, Hà Lan và Na Uy. C8 trang bị cho lực lượng của Hoàng Gia Anh và đơn vị biệt kích ( s.a.s , s.b.s ) . Em đương làm bị lỗi do thằng nhỏ chơi games, các cụ thông cảm.



[pháo BM21 grad]

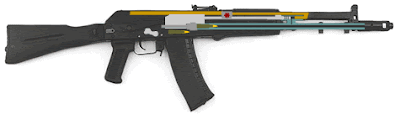

HÌNH ĐỘNG AK 107

Tháo rời, AK 107

Chú thích:
1 - Nòng súng
2 - Chốt lên đạn
3 - Piston kéo chốt lên đạn
4 - Piston phía trước để cân bằng lực giật
5 - Lò xo đẩy piston trở về
6 - Ống ga với tay cầm bên trên
7 - Nắp đậy bộ máy cò có gắn bộ phận ngắm
8 - Băng đạn chứa 60 viên đạn



[pháo BM21 grad]

Em đăng mấy cái hình lên đây đã rồi đưa thông số sau, các cụ cứ từ từ bình tĩnh nhé.



[pháo BM21 grad]

Em tìm mãi mới thấy con 109 lẫn vào đám này.



[pháo BM21 grad]

Có ý kiến cho rằng, loại súng lạ lùng này chẳng qua là một bản chế sửa từ súng AK của Liên Xô dựa trên bản làm nhái Type 88 hay Type 98 của Trung Quốc.

Cấu tạo phỏng đoán của hộp đạn hình trụ của súng Triều Tiên (Oelund / Reddit). Theo đánh giá của blog vũ khí TFB, hộp đạn kiểu này có thể chứa 75-100 viên đạn.

Những người khác nhận thấy sự giống nhau rõ rệt giữa súng của Triều Tiên với các tiểu liên PP-19 và PP-90М1 của Nga vốn được chế tạo dựa trên AKS-74U và cũng trang bị hộp tiếp đạn hình trụ.

Dưới đây là các loại súng nước ngoài muôn vẻ xuất xứ từ khẩu AK huyền thoại.

PP-19 Bizon (Vitaly Kuzmin / Wikipedia). Được con trai của Mikhail Kalashnikov (cha đẻ của súng AK) là Viktor Kalashnikov phát triển vào năm 1993 theo đơn đặt hàng của Bộ Nội vụ Nga. Tiểu liên này được thiết kế dựa trên biến thể rút ngắn, báng gấp của AK-74. Hộp đạn hình trụ của PP-19 chứa được đến 64 viên đạn cỡ 9 mm. Ngoài ra, Bizon từng được sản xuất để bắn đạn 7,62 mm (giống như súng ngắn ТТ/K54).

PP-90М1 (russianguns.ru). Do Viện thiết kế chế tạo máy KBM phát triển như một đối thủ cạnh tranh với PP-19. Tiểu liên này bắn đạn 9 mm với hộp đạn hình trụ chứa đến 64 viên đạn.

AKS (soldierweapons.ru). Biến thể báng gấp của súng AK, được thiết kế dành cho Bộ đội Đổ bộ đường không Liên Xô. Trên ảnh chụp súng AKS với hộp đạn kiểu trống của súng trung liên RPK chứa 75 viên đạn, ống tiêu thanh (điều hiếm thấy ở súng AK và các bản làm nhái AK).

Súng АК của Pakistan (defence.pk). Biến thể AK do Pakistan sản xuất, được trang bị báng rút, kính ngắm quang học, tay cầm phía trước và giá súng 2 chân.

Galil ACE (defence.pk). Biển thể của súng Galil của Israel, thiết kế cho quân đội Colombia. Bản thân Galil được các kỹ sư của hãng Israel Military Industries thiết kế dựa trên súng RK 62 của Phần Lan, còn RK 62 lại phái sinh từ súng AK được sản xuất theo giấy phép tại Czech.

RK 62 (M62 / Wikipedia). Phần Lan triển khai sản xuất RK 61 vào năm 1960. Về kỹ thuật, súng này hầu như không khác gì AK. Những khác biệt bên ngoài thì rõ rệt hơn: RK 61 có báng bằng kim loại và má súng bằng nhựa. RK 62 được thiết kế cho cỡ đạn 7,62х39 như của АК.

AMD 65 (taringa.net). Mẫu làm nhái AK của Hungaria, được trang bị báng gấp và thêm tay cầm dưới má súng.

Beryl (Pibwl / Wikipedia). Thiết kế năm 1996 của Ba Lan dựa trên súng Tantal và sử dụng đạn 5,56 mm NATO. Trên ảnh là biến thể năm 2004 trang bị các gá Picantinny để lắp thêm các trang bị bổ sung, tay cầm phía trước và hộp đạn trong suốt để kiểm soát lượng đạn tiêu hao. Súng Tantal được nhận vào trang bị vào năm 1988 cũng được thiết kế dựa trên AK.

NHM-90 (gunauction.com). Súng trường bán tự động do công ty Norinco (Trung Quốc) chế tạo trên cơ sở súng Type 56, bản làm nhái AK của Trung Quốc.

Zastava LKP PAP (sksboards.com). Súng thể thao của công ty Zastava Arms (Serbia) được chế tạo trên cơ sở AK bắn đạn tiêu chuẩn 7,62x39 mm.

SAR-1 (perfectunion.com). Bản tự chế của súng trường bán tự động Rumani SAR-1 cũng được thiết kế dựa trên AK



[tranhuyphong89]

Em thấy lạ là hiện tại lực lượng đặc nhiệm Nga cũng chỉ dùng nhỏ lẻ các phiên bản AK 100+, lính dù vần dùng aks và ak74u, lính chính quy vưỡn dùng ak74/74m. Lý do gì mà Nga không dùng ?, chi phí đắt ?, tính năng không nổi bật ?.



[TaiMV]

Em đăng mấy cái hình lên đây đã rồi đưa thông số sau, các cụ cứ từ từ bình tĩnh nhé.

Không biết tính năng kỹ thuật nó ntn nhưng AK 12 không kế thừa được vẻ đẹp vừa chắc chắn vừa mượt mà của thế hệ trước, thiết kế mới trông khá mảnh và xấu.



[pháo BM21 grad]

Không biết tính năng kỹ thuật nó ntn nhưng AK 12 không kế thừa được vẻ đẹp vừa chắc chắn vừa mượt mà của thế hệ trước, thiết kế mới trông khá mảnh và xấu.

Chính xác cụ ạ, em cũng là 1 fan vũ kí Nga mà còn bất ngờ với AK 12



[TuDo2808]

Không có súng bắn tỉa nhể.



[pháo BM21 grad]

Không có súng bắn tỉa nhể.

Cụ cứ bình tĩnh.



[pháo BM21 grad]

AK 102

Biến thể sau này của nó là AK 104, AK 105
Súng được thiết kế năm 1990
Thông số cơ bản
Trọng lượng không đạn 3kg chưa đạn
Chiều dài 824 mm (32.4 in) với mở ra / 586 mm (23.1 in) đã xếp lại
chiều dài nòng 314 mm
Đạn 5,56x45 NATO
Tóc độ bắn 600 viên/phút
Sơ tốc 850m/s
Tầm bắn hiệu quả 500m
Hộp đạn 30 viên
Có thể lắp kèm kính ngắm quang học



[pháo BM21 grad]

AK 103

Thiết kế năm 1994.
Thông số kỹ chiến thuật
Nặng 3,6kg chưa có hộp tiếp đạn. 4,1 kg đầy đạn
Chiều dài 943 mm mở báng , 705 mm gập báng.
Cỡ nòng 415mm
Đạn 7,62x39mm M43.
Cơ cấu hoạt động Trích khí ngang, khóa nòng lùi, Thoi móc đạn xoay.
Tốc độ bắn 600 phát/phút
Sơ tốc 715m/s.
Tầm bắn hiệu quả 500 m
Băng đạn 30vieen.



[pháo BM21 grad]

AK 104

Thông số kỹ thuật.
Đạn 7,62x39mm.
Sơ tốc 670m/s
Tầm bắn hiệu quả 500m
Tốc độ bắn 600 viên/phút
Trọng lượng 3,2kg chưa đạn, 3,7 kg đủ đạn.
Chiều dài tổng thể 824mm, gập báng 586mm
Chiều dài nòng 314mm.
Băng đạn 30 viên



[pháo BM21 grad]

AK 105.

Thiết kế 1994.
Thông số cơ bản.
Trọng lượng 3,2 kg chưa đạn ( có tài liệu ghi 3kg chưa đạn ).
Chiều dài 824mm, gập báng 586mm.
Nòng dài 314mm.
Cớ đạn 5,45x39mm.
Tốc độ 600 viện/ phút.
Sơ tốc 840m/s
Tầm bắn hiệu quả 500m.
Hộp tiếp đạn 30 viên
trích khí Khí-actuated , bu lông xoay



[pháo BM21 grad]

AK 107/108
Kalashnikov AK-107 và AK-108 súng trường tấn công (Nga)

Súng trường tấn công AK-107

Súng trường tấn công AK-107, tháo rời

Minh họa của hành động cân bằng, với hai, piston khí di chuyển trên xi lanh.

Sửa đổi súng trường tấn công AK-107, như được hiển thị trong năm 2011. Lưu ý súng có thể lắp thêm Picatinny. ( mục đích thì các cụ đã biết)

Close-up xem trên máy thu và kiểm soát của súng trường AK-107 sửa đổi. Lưu ý bốn vị trí an toàn / chọn chế độ bắn.

Mới đi-ốp loại phía sau tầm nhìn của súng trường AK-107 được cải thiện​

Thông số cơ bản
Trọng lượng 3,8kg.
Chiều dài tổng thể 943mm.
Nòng dài 415mm.
Đạn 5,45x39mm ( AK 107), 5,56x45mm NATO ( AK 108).
Tốc độ bắn 850 viên/ phút ( AK 107 ), 900 viên /phút ( AK 108).
Sơ tốc đạn 900m/s ( AK 107), 910m/s ( AK 108 ).
Hộp tiếp đạn 30 viên.



[pháo BM21 grad]

Báng của súng AK 100xxx



[Jerry Minh]

Xao chả giống súng e chơi half life thế nhỉ ...



[pháo BM21 grad]

AK 109

Thông số kỹ thuật
Đạn 7,62x39mm
Trọng lượng 3,8kg không đạn.
Tổng chiều dài súng 943mm
Vứt báng súng thì con 700mm.
Chiều dài nòng 415mm.
Sơ tốc 750m/s.
Tốc độ bắn 900 viên/ phút.
Băng đạn 30 viên.
