cụ ơi
có cách nào cho cái công tắc nóng lạnh khi tắt nó không bị toé lửa không cụ? hay phải lắp atomat thay ctac hả cụ? e đang dung hạt công tắc 20A
cụ tư vấn giúp ạ
cảm ơn cụ nhiều
Không có cách nào cụ à! công tắc được thiết kế để chịu tia lửa điện đấy rồi. Thay bằng At thì nó vẫn tóe cụ ạ, chẳng qua At nó kín nên cụ không thấy thôi :))


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Lúc trước em đo nhiều lần đều có kết quả như vậy. Nhưng bây giờ đo lại thì đều là 0V, không biết tại sao?
Khả năng chệnh mass.
Cụ lấy mass chuẩn bằng cách kẹp cố định luôn que đo đen vào cọc loa màu đen là chuẩn nhất rồi dùng que đỏ đo khắp nơi được :D
Hoặc cụ cố định que đen vào dây đen của phần nguồn cũng được!

Chỉnh sửa cuối:

Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Lúc trước em đo nhiều lần đều có kết quả như vậy. Nhưng bây giờ đo lại thì đều là 0V, không biết tại sao?
Em vừa thử lại thì nếu dí tô vít lên trên chân 3, 4 thì điện thế trên C26 bằng OV, nhưng nếu dí đầu tô vít lên phần mạch (phần thiếc) hàn 2 chân 3, 4 thì điện thế là 1,95V


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Em vừa thử lại thì nếu dí tô vít lên trên chân 3, 4 thì điện thế trên C26 bằng OV, nhưng nếu dí đầu tô vít lên phần mạch (phần thiếc) hàn 2 chân 3, 4 thì điện thế là 1,95V
Khả năng có lớp sơn phủ nên tiếp xúc không tốt. Cụ hàn nối tắt đi cho chắc. Đo điện áp cả 2 chân C26 so với GND cụ nhé!


Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Hình như em không hiểu ý cụ rồi. Cụ muốn em đo điện thế giữa 2 chân tụ khi nối tắt chân 3,4 (kết quả trên là em dí 2 que đo vào 2 chân của C26), hay đo điện thế giữa mát và 2 chân tụ C26 (theo cách này thì 1 chân xấp xỉ -19V, 1 chân xấp xỉ -17V)?


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Hình như em không hiểu ý cụ rồi. Cụ muốn em đo điện thế giữa 2 chân tụ khi nối tắt chân 3,4 (kết quả trên là em dí 2 que đo vào 2 chân của C26), hay đo điện thế giữa mát và 2 chân tụ C26 (theo cách này thì 1 chân xấp xỉ -19V, 1 chân xấp xỉ -17V)?
Vâng, tất cả các điểm đo cụ so với GND cho em, phần còn lại em tự suy ra các điện áp còn lại! như vậy cụ dễ thao tác hơn \m/


Cress

Xe tải
Biển số
OF-21899
Ngày cấp bằng
2/10/08
Số km
353
Động cơ
499,830 Mã lực
Không phải dọc đâu cụ. Nếu đi từ phố Huế => NCT, qua cây xăng, có ngõ rẽ phải đầu tiên cụ rẽ vào đấy, đi vào gần cuối có nhiều quầy hàng nhỏ họ bán đấy :D
Em đang dùng điện thoại nên vẽ hơi lâu, mồm vậy. Chợ giời có đặc điểm là buôn đầu chợ bán cuối chợ, 1 mặt hàng chỉ có một vài nhà nhập cả chợ lấy lại.
Đồ quạt các kiểu cụ đi vào chợ từ Nguyễn Công Trứ, hết đường đến ngã 3 rẽ phải, rồi rẽ trái ngã 3 thứ 2, phía bên phải. cách ngã 3 khoảng một hai nhà gì đấy có 1 hàng chuyên nội tạng quạt, nhìn ở ngoài trông bẩn bẩn, có mấy giá gỗ để đồ quạt. Ở đấy cụ bảo mua đồ tốt hay thường đều đáp ứng.


Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Vâng, tất cả các điểm đo cụ so với GND cho em, phần còn lại em tự suy ra các điện áp còn lại! như vậy cụ dễ thao tác hơn \m/
Ok, vậy là điện thế giữa 2 chận tụ với GND là -17V và -19V, mỗi lần em đo, kết quả có chênh lệch chút xíu nhưng loanh quanh 2 số đó.


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Hình như em không hiểu ý cụ rồi. Cụ muốn em đo điện thế giữa 2 chân tụ khi nối tắt chân 3,4 (kết quả trên là em dí 2 que đo vào 2 chân của C26), hay đo điện thế giữa mát và 2 chân tụ C26 (theo cách này thì 1 chân xấp xỉ -19V, 1 chân xấp xỉ -17V)?
Có vẻ bắt đầu lỗi từ đây rồi! về lý thuyết điện áp 2 chân của tụ này phải là đối xứng nhau (+-) so với GND.
Cụ tiến hành đo DC tại chân 2 - giắc J2 xem thế nào? cụ đừng chạm tay vào chân 2 này nhé, vì đây là đầu vào của mạch CS, chạm tay vào nó khuêych đại tín hiệu cảm ứng lên là đo không chính xác nữa! :D - vẫn nối tắt chân 3-4 của U1 nhé!
Mà bên cụ có vẻ muộn rồi, nếu cụ mệt thì nghỉ đi, mai đo tiếp :))


Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Có vẻ bắt đầu lỗi từ đây rồi! về lý thuyết điện áp 2 chân của tụ này phải là đối xứng nhau (+-) so với GND.
Cụ tiến hành đo DC tại chân 2 - giắc J2 xem thế nào? cụ đừng chạm tay vào chân 2 này nhé, vì đây là đầu vào của mạch CS, chạm tay vào nó khuêych đại tín hiệu cảm ứng lên là đo không chính xác nữa! :D - vẫn nối tắt chân 3-4 của U1 nhé!
Mà bên cụ có vẻ muộn rồi, nếu cụ mệt thì nghỉ đi, mai đo tiếp :))
Nếu cụ có thời gian, cụ chỉ em nốt cái này. Nếu cụ phải đi ăn trưa thì để ngày mai nhé.
Cho em hỏi là trên bo Preamp nó là J2, nhưng trên bo công suất nó là J1, vậy đo J1 trên bo công suất phải không? Cụ chỉ cho em chân 2 được không, hình như trong đống ảnh em gửi cụ có chân giắc J1 đó.


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Nếu cụ có thời gian, cụ chỉ em nốt cái này. Nếu cụ phải đi ăn trưa thì để ngày mai nhé.
Cho em hỏi là trên bo Preamp nó là J2, nhưng trên bo công suất nó là J1, vậy đo J1 trên bo công suất phải không? Cụ chỉ cho em chân 2 được không, hình như trong đống ảnh em gửi cụ có chân giắc J1 đó.
Em đang vừa ăn vừa online :))
Vầng, chắc trên bo CS nó ghi thế, không sao cả, cụ cứ tiến hành đo đi, chỉ sợ cụ mệt thoai :D


Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Em đo 2 chân ở vị trí thứ 2 từ ngoài vào trên J1, thì 1 chân là 0V, chân kia là 8mV


Ngo Rung

Xe lăn
Biển số
OF-73049
Ngày cấp bằng
16/9/10
Số km
13,719
Động cơ
473,812 Mã lực
Em đo 2 chân ở vị trí thứ 2 từ ngoài vào trên J1, thì 1 chân là 0V, chân kia là 8mV

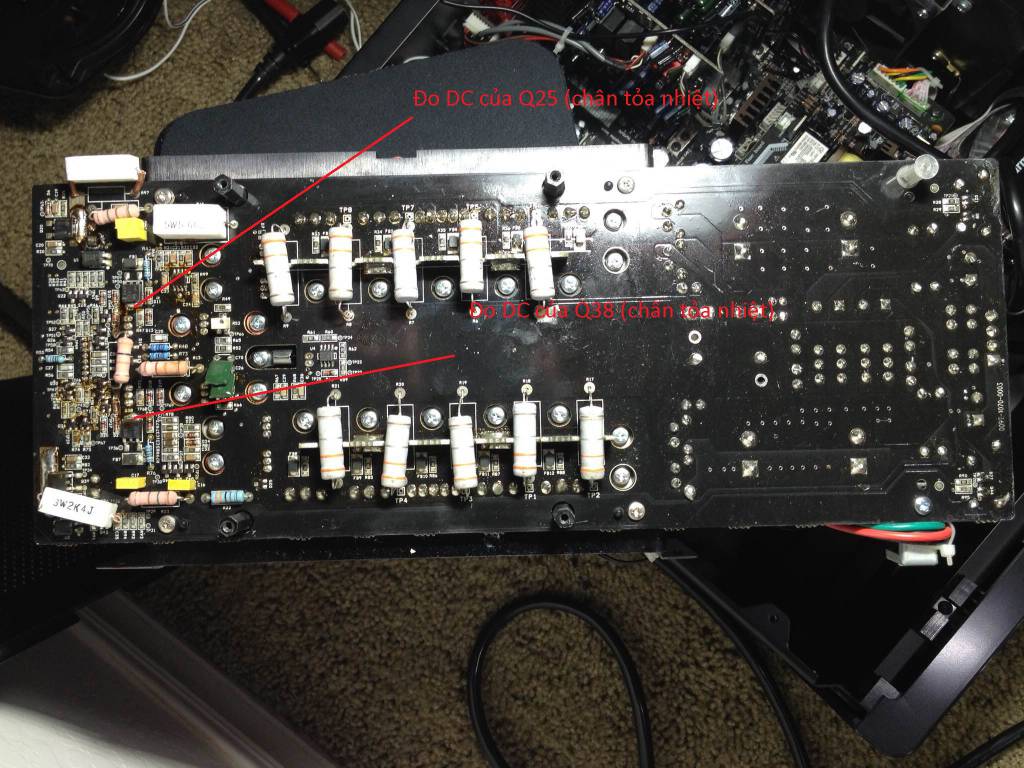

Cụ đo tiếp cho em chân giữa của 2 chú Q38 và Q25 (như hình ảnh nhé)


Sau đó cụ đo tiếp chân bên trái của Q38 và chân bên phải của Q25 (như hình ảnh nhé)

Chỉnh sửa cuối:

Kicker

Xe điện
Biển số
OF-19143
Ngày cấp bằng
27/7/08
Số km
2,487
Động cơ
522,525 Mã lực
Nơi ở
A-------->Z
Chân trái Q38 là 1V, chân phải Q25 là -1V. Nếu có kết quả nào cụ nghi ngờ thì nói để em đo lại nhé.
