Vote cái giề, đúng là cách nghĩ của nông dân :)). Các nút bấm trên đầu HU nó theo cơ chế tạo xung điện (tương ứng với từng điện trở khác nhau cho từng nút chức năng) chứ kô phải tiếp điểm ON/OFF như công tắc điện cụ ạ. Tất cả các xung này sẽ được truyền đến IC trung tâm trong HU xử lý để thực hiện các yêu cầu của User. cái bộ ĐK trên volăng nó chỉ có 1 dây ra duy nhất đến đầu HU thế nên em mới nói là mở ra xem các nút khác như Folder chẳng hạn thì thông số nó như nào rồi sẽ kiếm 1 bộ điều khiển khác mode lại các con điện trở bên trong cho ra đúng thông số, sau đó nối với dây điều khiển vô lăng hiện tại là ok. Rất đơn giản vậy thôi, với dân nghề như cụ Rừng em nghĩ đơn giản nhưng với dân cu đen như em với cụ thì cả vấn đề :D, em chỉ hơn cụ là có cái đầu CD để vọc thôi. :))
hè hè, kế cụ No tuy có nông dân nhưng mang tính khả thi phết>:D<


nothinghd

Xe điện
Biển số
OF-52568
Ngày cấp bằng
10/12/09
Số km
4,097
Động cơ
493,084 Mã lực
Vote cái giề, đúng là cách nghĩ của nông dân :)). Các nút bấm trên đầu HU nó theo cơ chế tạo xung điện (tương ứng với từng điện trở khác nhau cho từng nút chức năng) chứ kô phải tiếp điểm ON/OFF như công tắc điện cụ ạ. Tất cả các xung này sẽ được truyền đến IC trung tâm trong HU xử lý để thực hiện các yêu cầu của User. cái bộ ĐK trên volăng nó chỉ có 1 dây ra duy nhất đến đầu HU thế nên em mới nói là mở ra xem các nút khác như Folder chẳng hạn thì thông số nó như nào rồi sẽ kiếm 1 bộ điều khiển khác mode lại các con điện trở bên trong cho ra đúng thông số, sau đó nối với dây điều khiển vô lăng hiện tại là ok. Rất đơn giản vậy thôi, với dân nghề như cụ Rừng em nghĩ đơn giản nhưng với dân cu đen như em với cụ thì cả vấn đề :D, em chỉ hơn cụ là có cái đầu CD để vọc thôi. :))

Thường thì các thông số này trên các HU của KIA - HYUNDAI giống nhau hoàn toàn, như trên xe em chế là điều khiển vô lăng dùng cho đầu Morning, của CArens lại điều khiển cho đầu SONY :)) :=))
Mựa, đã...@#$%^&#!# còn bày đặt chơi chữ :-w
Thế cụ đã cắt cái dây của cụm điều khiển đấy ra xem trong nó có bao nhiêu dây chưa? Cụ ko bấm chập 2 đầu tiếp điểm lại với nhau thì nó tạo xung bằng niềm tin của cụ à 8-} Cái cần làm ở đây là kiếm được cái tiếp điểm bấm thì on, nhả tay ra thì ọp ý, chứ ko phải là gắn cái công tắc quả nhót vào cụ nhá.

Cụ Ca_ce có nhiều anh em kỹ thuật, có sẵn đồ, cụ thử mod phát đê. Ý tưởng của em là thay vì bấm ở trên cái đầu đọc đới, thì chuyển vị trí bấm lên vô lăng - thế thôi ợ


nothinghd

Xe điện
Biển số
OF-52568
Ngày cấp bằng
10/12/09
Số km
4,097
Động cơ
493,084 Mã lực
Có khả thi về mặt lý thuyết thôi cụ ạ :-?
thì chả từ cái lý thuyết đưa đc loa vi tính lên xe mà cụ mới có cái sub hạt dẻ.
Các công đoạn quan trọng đã có master làm cho hết dồi, cụ chỉ việc đi dây và hàn các mối nối cho đúng vị trí nữa thôi mà ko nổi nữa thì (*&%$^@$ :))


Beck

Xe điện
Biển số
OF-32467
Ngày cấp bằng
27/3/09
Số km
3,707
Động cơ
515,610 Mã lực
Nơi ở
Nhân Hòa - Nhân Chính
Mựa, đã...@#$%^&#!# còn bày đặt chơi chữ :-w
Thế cụ đã cắt cái dây của cụm điều khiển đấy ra xem trong nó có bao nhiêu dây chưa? Cụ ko bấm chập 2 đầu tiếp điểm lại với nhau thì nó tạo xung bằng niềm tin của cụ à 8-} Cái cần làm ở đây là kiếm được cái tiếp điểm bấm thì on, nhả tay ra thì ọp ý, chứ ko phải là gắn cái công tắc quả nhót vào cụ nhá.

Cụ Ca_ce có nhiều anh em kỹ thuật, có sẵn đồ, cụ thử mod phát đê. Ý tưởng của em là thay vì bấm ở trên cái đầu đọc đới, thì chuyển vị trí bấm lên vô lăng - thế thôi ợ
Dạ em cắt rồi mới chết chớ, chỉ 1 dây ra duy nhất :)). Chờ chút để em show cái sơ đồ ra cho cụ nghía rõ hơn....

Đây:

Cái này để cụ tưởng tượng chi tiết trên xe của bộ phận ĐKVL nhé.
ĐK của Getz có 5 phím (Volumn down, up, seek up, down, mode)
Cái chân giắc có 5 chân, chỉ dùng 4 chân, theo bảng mô tả thì tất cả các phím đều sử dụng chân 4 -5 (âm - dương). Dây âm thì lấy chỗ mass nào cũng được rồi, chỉ còn đúng chấn 5 là dương chạy thẳng vào đầu HU thôi ạ.

Còn chân 1 -2 là chân âm dương cho cái đèn ILL (buổi tối bật đèn sẽ sáng các phím lên)



Đây là sơ đồ trong bộ ĐK:

Cụ thấy chưa, mỗi chức năng sẽ được nối tiếp với từng trở có trị số khác nhau, nên em mới hiểu là tất cả các phím trên HU đều có từng con trở khác nhau này, mình biết chính xác thì sẽ thay đúng con trở có thông số tương ứng lên bộ đk lắp thêm và đầu ra nối tiếp vào cái dây vô lăng nguyên bản nữa là ok. :D



Đây là sơ đồ của Morning 2012 cũng thế nhé, chỉ có mỗi 1 dây AUDIO REMOTE màu CAM vào HU đấy nhá


Chỉnh sửa cuối:

nothinghd

Xe điện
Biển số
OF-52568
Ngày cấp bằng
10/12/09
Số km
4,097
Động cơ
493,084 Mã lực
hic, đang nói độ thêm tính năng tìm folder lên vô lăng thì cụ đưa cái sơ đồ này ra làm giề. Cụ ko thấy các vị trí tiếp điểm đới à ??? Mỗi lần cụ bấm là đóng mạch mà cụ :(
Em học hành ko đến nơi đến chốn, cóc biết tụ tiếc, điện trở điện chiếc gì; em chỉ biết ở 2 cái nút Folder trên mặt hud chắc chắn cũng phải là tiếp điểm; thay vì em bấm nút đới thì em câu dây đưa cái tiếp điểm đấy lên... vô lăng thôi =)).

Túm cái váy lại là HU của em cóc ở gầm ghế, nên vụ độ này em cứ ngồi đắp chăn hóng và quăng gạch đá thôi :D


Beck

Xe điện
Biển số
OF-32467
Ngày cấp bằng
27/3/09
Số km
3,707
Động cơ
515,610 Mã lực
Nơi ở
Nhân Hòa - Nhân Chính
hic, đang nói độ thêm tính năng tìm folder lên vô lăng thì cụ đưa cái sơ đồ này ra làm giề. Cụ ko thấy các vị trí tiếp điểm đới à ??? Mỗi lần cụ bấm là đóng mạch mà cụ :(
Em học hành ko đến nơi đến chốn, cóc biết tụ tiếc, điện trở điện chiếc gì; em chỉ biết ở 2 cái nút Folder trên mặt hud chắc chắn cũng phải là tiếp điểm; thay vì em bấm nút đới thì em câu dây đưa cái tiếp điểm đấy lên... vô lăng thôi =)).

Túm cái váy lại là HU của em cóc ở gầm ghế, nên vụ độ này em cứ ngồi đắp chăn hóng và quăng gạch đá thôi :D
Củ chuối thật :)), đúng nông dân, phải hiểu nguyên ly hoạt động cụ ạ và ý em là chế thì vẫn phải mua bộ ĐK vô lăng đàng hoàng để chế chứ kô phải mua mấy cái công tắc đưa lên ạ :)), em chạy ra cụ giờ đây, Lolotica chém mới sướng ==))


Beck

Xe điện
Biển số
OF-32467
Ngày cấp bằng
27/3/09
Số km
3,707
Động cơ
515,610 Mã lực
Nơi ở
Nhân Hòa - Nhân Chính
Củ chuối thật :)), đúng nông dân, phải hiểu nguyên ly hoạt động cụ ạ và ý em là chế thì vẫn phải mua bộ ĐK vô lăng đàng hoàng để chế chứ kô phải mua mấy cái công tắc đưa lên ạ :)), em chạy ra cụ giờ đây, Lolotica chém mới sướng ==))
Ông Na chém e nhá, đag vêu mồm ở 534 đây :-?


carens2011

Xe tải
Biển số
OF-108377
Ngày cấp bằng
9/8/11
Số km
326
Động cơ
395,460 Mã lực
Hôm trước e nhớ cụ Ma nói có cụ nào ở ngoài này cũng bán cái HUD mà giá hạt rẻ hơn cụ Hưng nhể, cho e lại cái thùy link với


laodatma

Xe điện
Biển số
OF-20883
Ngày cấp bằng
7/9/08
Số km
4,000
Động cơ
538,800 Mã lực
OK cụ! Chuyển nhỏ như con thỏ ăn củ cải đỏ. Lấy mấy bộ đấy thế nào cho tiện em sẽ liên hệ cụ sau. Mà cụ đã nhận được kèn Hella chưa? Có khi CN tới tổ chức độ & đọ kèn ở 3B các cụ nhỉ? :D
Cụ Ma vào trỏng nhớ báo trước cho em để em chuyển 2 bộ AL cũ lại cho cụ Rừng, hoặc là CN này cụ qua 3B đi để em chuyển trước 2 bộ ấy khi nào cụ vô thì cụ cầm đi luôn hộ em. Thanks cụ


laodatma

Xe điện
Biển số
OF-20883
Ngày cấp bằng
7/9/08
Số km
4,000
Động cơ
538,800 Mã lực
Hôm đó em tình cờ thấy trên OS (bán đũng nhãn hiệu của tienhungtech, rẻ hơn mà ngoài HN) nhưng quên k lưu em thùy linh lại. Nhưng món đó thì giờ có tay to là cụ cartoys (cũng đi carens) bán đó cụ! Có qc trong mấy thớt công nghệ gi gi đó, có gi cụ cứ pm hỏi hoặc lấy số (cụ ấy có đăng ký trên danh sách online của nhà kèm) gọi luôn xem sao! :)
Hôm trước e nhớ cụ Ma nói có cụ nào ở ngoài này cũng bán cái HUD mà giá hạt rẻ hơn cụ Hưng nhể, cho e lại cái thùy link với


ca_ce

Xe tăng
Biển số
OF-99543
Ngày cấp bằng
10/6/11
Số km
1,338
Động cơ
411,600 Mã lực
hic, đang nói độ thêm tính năng tìm folder lên vô lăng thì cụ đưa cái sơ đồ này ra làm giề. Cụ ko thấy các vị trí tiếp điểm đới à ??? Mỗi lần cụ bấm là đóng mạch mà cụ :(
Em học hành ko đến nơi đến chốn, cóc biết tụ tiếc, điện trở điện chiếc gì; em chỉ biết ở 2 cái nút Folder trên mặt hud chắc chắn cũng phải là tiếp điểm; thay vì em bấm nút đới thì em câu dây đưa cái tiếp điểm đấy lên... vô lăng thôi =)).

Túm cái váy lại là HU của em cóc ở gầm ghế, nên vụ độ này em cứ ngồi đắp chăn hóng và quăng gạch đá thôi :D
em đang tận dụng nhân lực cho vụ hiện thị OBDII hy vọng tính năng giống version của cụ quạt, nhưng cụ ma vào Sg gặp cụ jung kiếm cho em mấy cái nut để độ vào vị trí 03 nút bên phải nhé, từ từ khoai sẽ nhừ=D>


laodatma

Xe điện
Biển số
OF-20883
Ngày cấp bằng
7/9/08
Số km
4,000
Động cơ
538,800 Mã lực
Cụ cần cụ rừng hỗ trợ j thì liên hệ trước, em chỉ làm "người vận chuyển" thôi chứ mấy món độ điếc em chỉ biết ăn sãn chứ còn lọ mọ kiếm đồ, mô tả ... là em kém lắm đới =))

em đang tận dụng nhân lực cho vụ hiện thị OBDII hy vọng tính năng giống version của cụ quạt, nhưng cụ ma vào Sg gặp cụ jung kiếm cho em mấy cái nut để độ vào vị trí 03 nút bên phải nhé, từ từ khoai sẽ nhừ=D>


ca_ce

Xe tăng
Biển số
OF-99543
Ngày cấp bằng
10/6/11
Số km
1,338
Động cơ
411,600 Mã lực
Cụ cần cụ rừng hỗ trợ j thì liên hệ trước, em chỉ làm "người vận chuyển" thôi chứ mấy món độ điếc em chỉ biết ăn sãn chứ còn lọ mọ kiếm đồ, mô tả ... là em kém lắm đới =))
ý em là cụ vào đó nếu có cái nút ( buttom ) lắp vào vị trí 3 cái nút thừa hiện tại ( bịt nhựa) thì nhờ cụ jung sang tên luôn chỉ cần nút bấm thôi
@Cụ Jung có nút bấm lắp chuẩn vào chỗ đó thì để cho em nhé - kinh phí Pm cho em cái


Beck

Xe điện
Biển số
OF-32467
Ngày cấp bằng
27/3/09
Số km
3,707
Động cơ
515,610 Mã lực
Nơi ở
Nhân Hòa - Nhân Chính
Vừa rồi em đã show off lai cho các cụ tai trâu, điển hình là cụ N... ạ :)), giờ em show ảnh thực tế đây ạ :-?

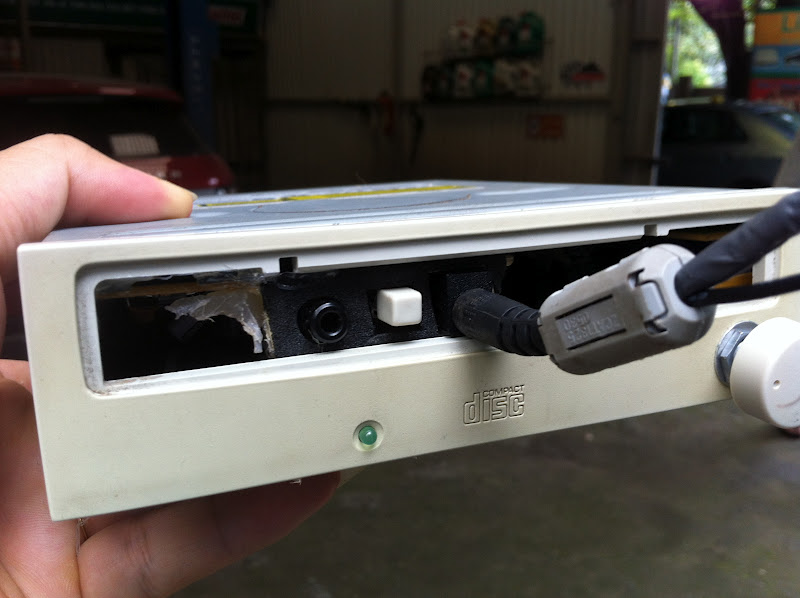

Cái mạch công suất của nó đây:

Đằng trước:



Đằng sau:



Bọc tí đề can vào cho sang :)



Chạy dây điện và dây ra loa, tất cả được bọc bởi ống nhựa Nhật xịn :D



Để em nó vào gầm ghế:



Gọn gàng lại như này:



Loa đây ạ, em fix vào chỗ hay buộc lợn lúc đi buôn :)), nhìn hơi chuối các cụ thông cảm :))



Cận cảnh :-?



Kết: ngon bổ rẻ :))


huycm

Xe tăng
Biển số
OF-86574
Ngày cấp bằng
25/2/11
Số km
1,125
Động cơ
420,067 Mã lực
Nơi ở
Kim Giang
OK cụ! Chuyển nhỏ như con thỏ ăn củ cải đỏ. Lấy mấy bộ đấy thế nào cho tiện em sẽ liên hệ cụ sau. Mà cụ đã nhận được kèn Hella chưa? Có khi CN tới tổ chức độ & đọ kèn ở 3B các cụ nhỉ? :D
Chiều nay ở nhà báo cho em là đã nhận được hàng rồi, chết em rồi, hứa với cụ Đạt ở trỏng là hôm nay chuyển xèng vào trả bộ kèn mà bây giờ vẫn còn chưa về đến Cty. (Báo cho cụ Ma là bộ kèn này em dự tính lắp cho cụ Chánh nhà mình trước. Các cụ chuẩn bị rơle và dây đấu để CN này lắp nhé)


Orient Sea

Xe điện
Biển số
OF-24183
Ngày cấp bằng
14/11/08
Số km
3,255
Động cơ
524,530 Mã lực
Chiều nay ở nhà báo cho em là đã nhận được hàng rồi, chết em rồi, hứa với cụ Đạt ở trỏng là hôm nay chuyển xèng vào trả bộ kèn mà bây giờ vẫn còn chưa về đến Cty. (Báo cho cụ Ma là bộ kèn này em dự tính lắp cho cụ Chánh nhà mình trước. Các cụ chuẩn bị rơle và dây đấu để CN này lắp nhé)
Ố la la, cụ Huycm ưu ái em rồi, thank cụ nhá :D
