Hướng dẫn lắp hệ thống chơi nhạc losless và phim HD trên KIA K3

nghiepdung

Xe buýt
Biển số
OF-125065
Ngày cấp bằng
21/12/11
Số km
795
Động cơ
386,987 Mã lực
Website
www.bongshop.vn
Đọc bài cụ chủ em hoa cả mắt chẳng biết làm như nào


ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực

ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực
Tại thấy cụ biết nhiều quá nên em muốn hỏi thử
Cụ phải mua cục GPS tracking rồi dấu trên xe, chỗ nào kín kín tí là được. Cục này bé như bao diêm, có sim 3G kết nối để đẩy dữ liệu lên mạng, mới xem trên điện thoại được

Chỉnh sửa cuối:

bokubill

Xe hơi
Biển số
OF-337821
Ngày cấp bằng
8/10/14
Số km
114
Động cơ
277,680 Mã lực
Các cụ đã thử nghe nhạc lossless trên iphone có kết nối bluetooth or qua cáp với xe chưa?


Grandtouring

Xe container
Biển số
OF-34040
Ngày cấp bằng
26/4/09
Số km
5,102
Động cơ
460,220 Mã lực
Cái đầu xe em là Kaizen, không phải Caska.
Em toàn download nhạc lossless trên mp3ring rồi copy vào nghe trên xe, dùng nero ghi ra đĩa để nghe nhạc trên dàn ở nhà. Hay tuyệt vời luôn.


taothaoduoi

Xe hơi
Biển số
OF-113429
Ngày cấp bằng
19/9/11
Số km
112
Động cơ
389,227 Mã lực
Các cụ chơi lossless mà kết nối qua bluetooth thì có tác dụng gì nữa. Âm thanh khi truyền qua bluetooth nó nén lại, gửi, nhận rồi giải nén ra nên mất chi tiết kha khá.


ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực
Nối thêm Đường VIDEO ra cổng AUX. Nguyên bản đường AUX của K3 đã có một cổng 3,5mm có sẵn 4 cọc tiếp điểm nhưng chỉ có 2 cọc tiếng được nối về mạch. Cọc hình bỏ trống.









Để nối thêm đường hình VIDEO IN thì nối dây từ DVD ra chân bỏ khuyết trên là được


hoanc

Xe tải
Biển số
OF-142868
Ngày cấp bằng
22/5/12
Số km
293
Động cơ
366,039 Mã lực
Nối thêm Đường VIDEO ra cổng AUX. Nguyên bản đường AUX của K3 đã có một cổng 3,5mm có sẵn 4 cọc tiếp điểm nhưng chỉ có 2 cọc tiếng được nối về mạch. Cọc hình bỏ trống.









Để nối thêm đường hình VIDEO IN thì nối dây từ DVD ra chân bỏ khuyết trên là được
cám ơn cụ chim sắt, em đánh dấu để xem có thể đấu vào xe của em không ạ,
xe em carens đã thay đầu DVD caska dưng mà cái bộ usb và aux trong hộc thợ nó không đấu. bây giờ không biết có kết nối được không cụ nhỉ


ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực
Bài viết chuẩn bị cập nhật. Xe k3 đã có hướng dẫn đầy đủ, chi tiết


tao_scorpions

Xe hơi
Biển số
OF-34704
Ngày cấp bằng
6/5/09
Số km
102
Động cơ
475,820 Mã lực
có cụ nào biết cách xuất tín hiệu từ đầu ra loa sub chưa ạ? hướng dẫn em vs


ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực
có cụ nào biết cách xuất tín hiệu từ đầu ra loa sub chưa ạ? hướng dẫn em vs
Có nhiều cách để làm việc này:
1. Câu từ cổng out trên mặt sau của DVD hoặc mua cáp đúng chuẩn. Hoặc câu dây ra từ cổng Output Interface Connected ở hình bên dưới. Nếu không mua cáp zin thì Không còn cách nào tìm chân ngoài cách dò thử các đầu thôi cụ ạ.


2. Đấu ngay đường Hight Level của loa sub vào đường ra hai loa trước . Cụ nhìn cái ảnh dưới có thể thấy cái chỗ ghi là FR và FL đó đó chính là loa trước phải và trái, trích từ 2 đường đó ra cùng với đường GND đưa về đường vào Hight Level của loa sub

Chỉnh sửa cuối:

ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực

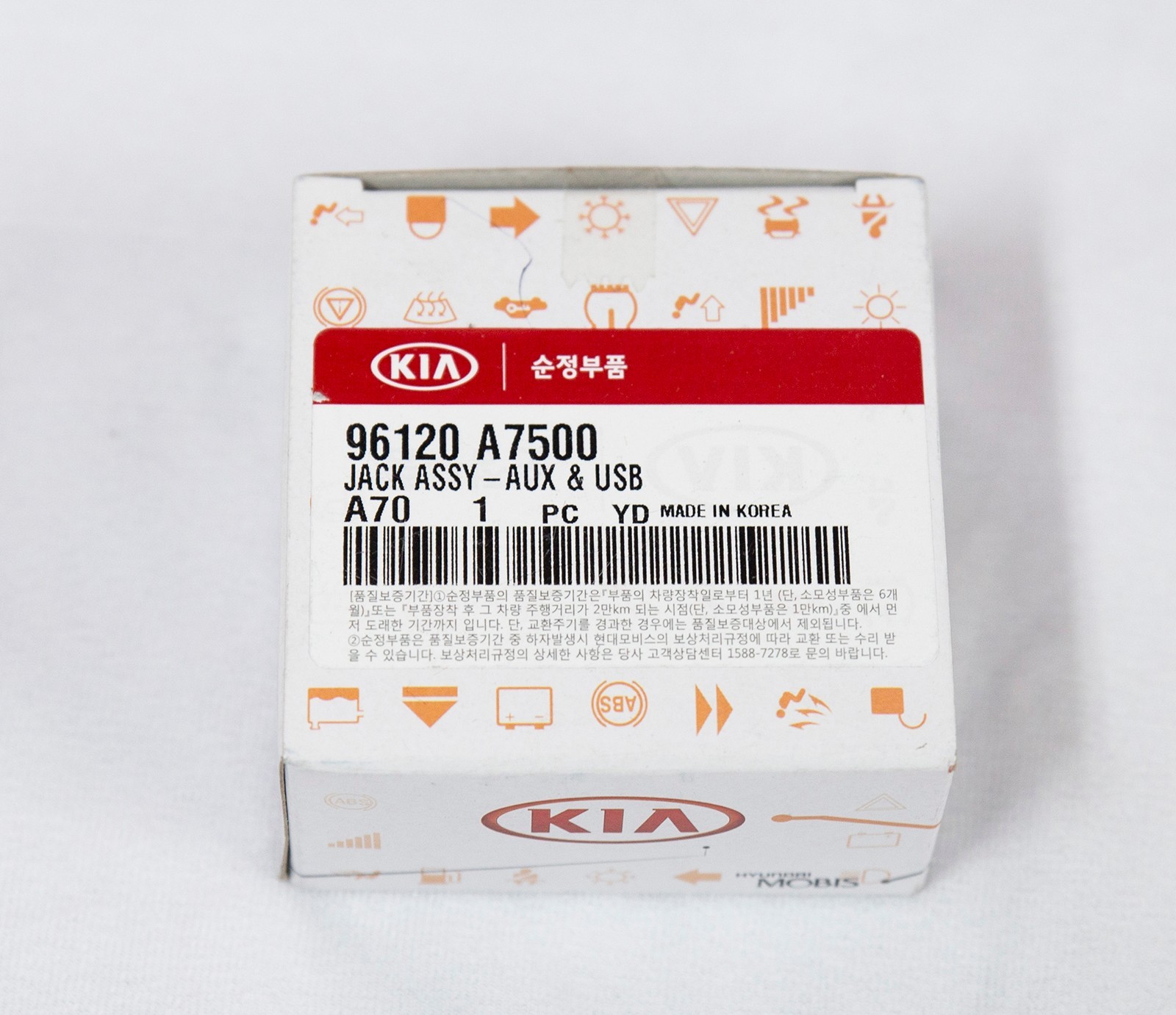

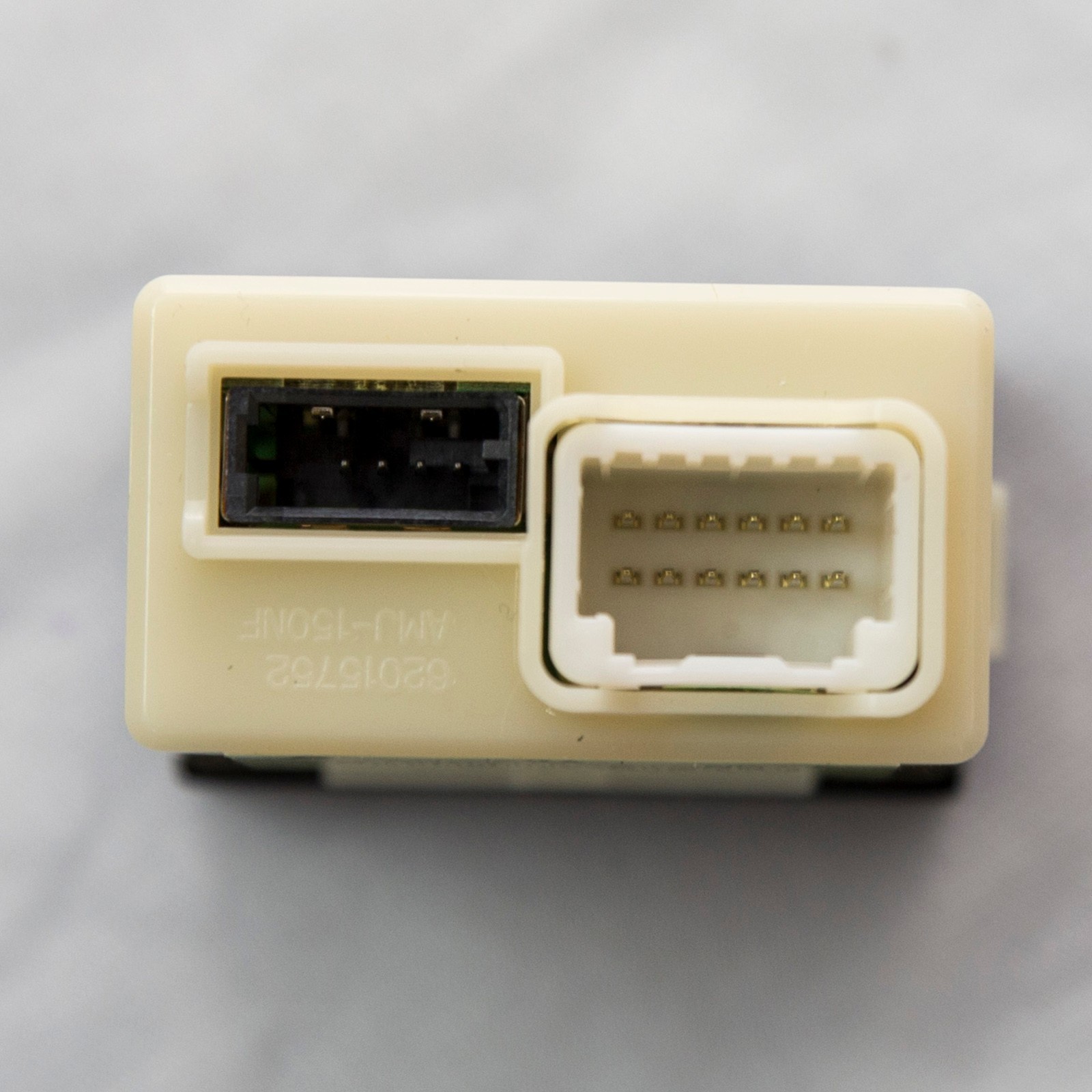

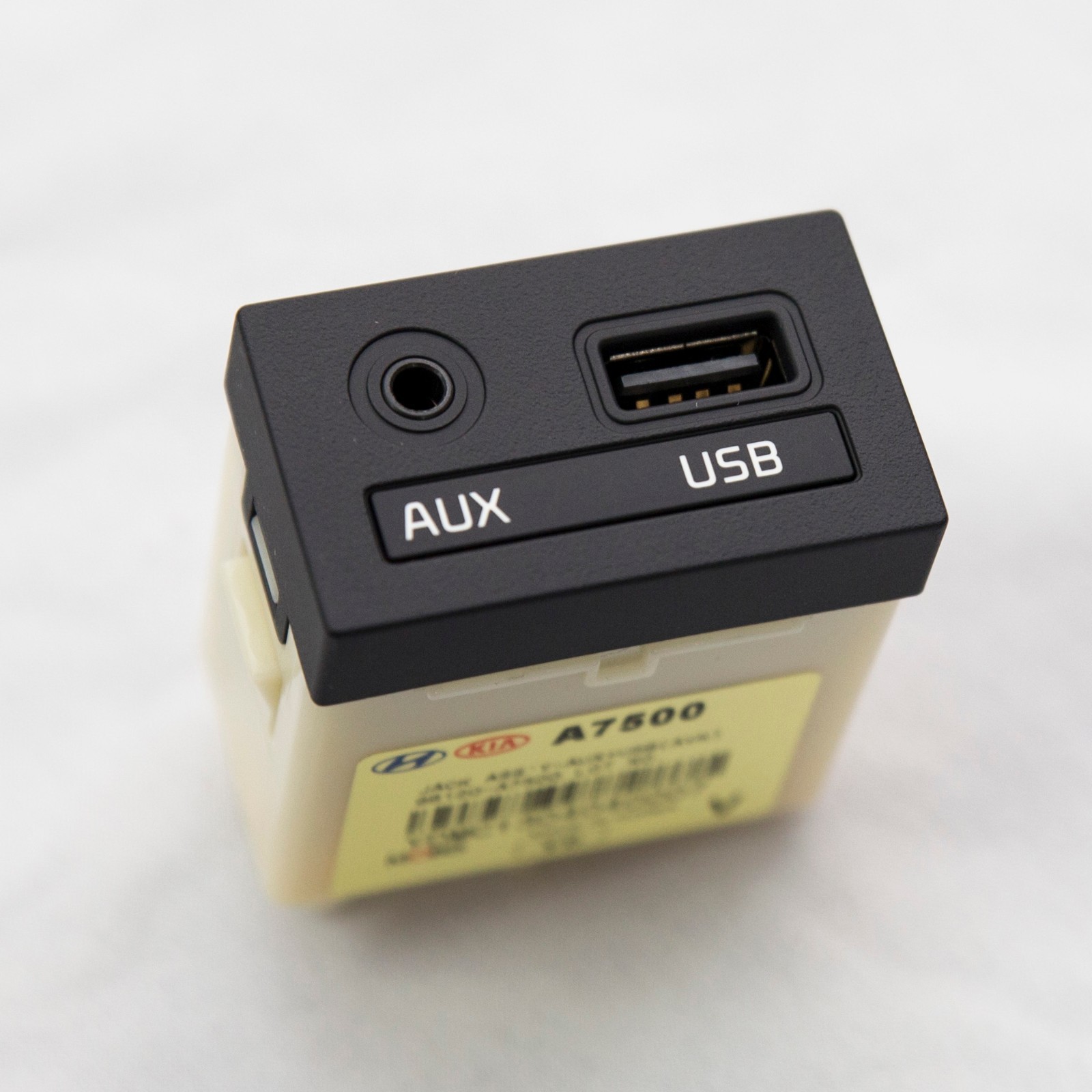

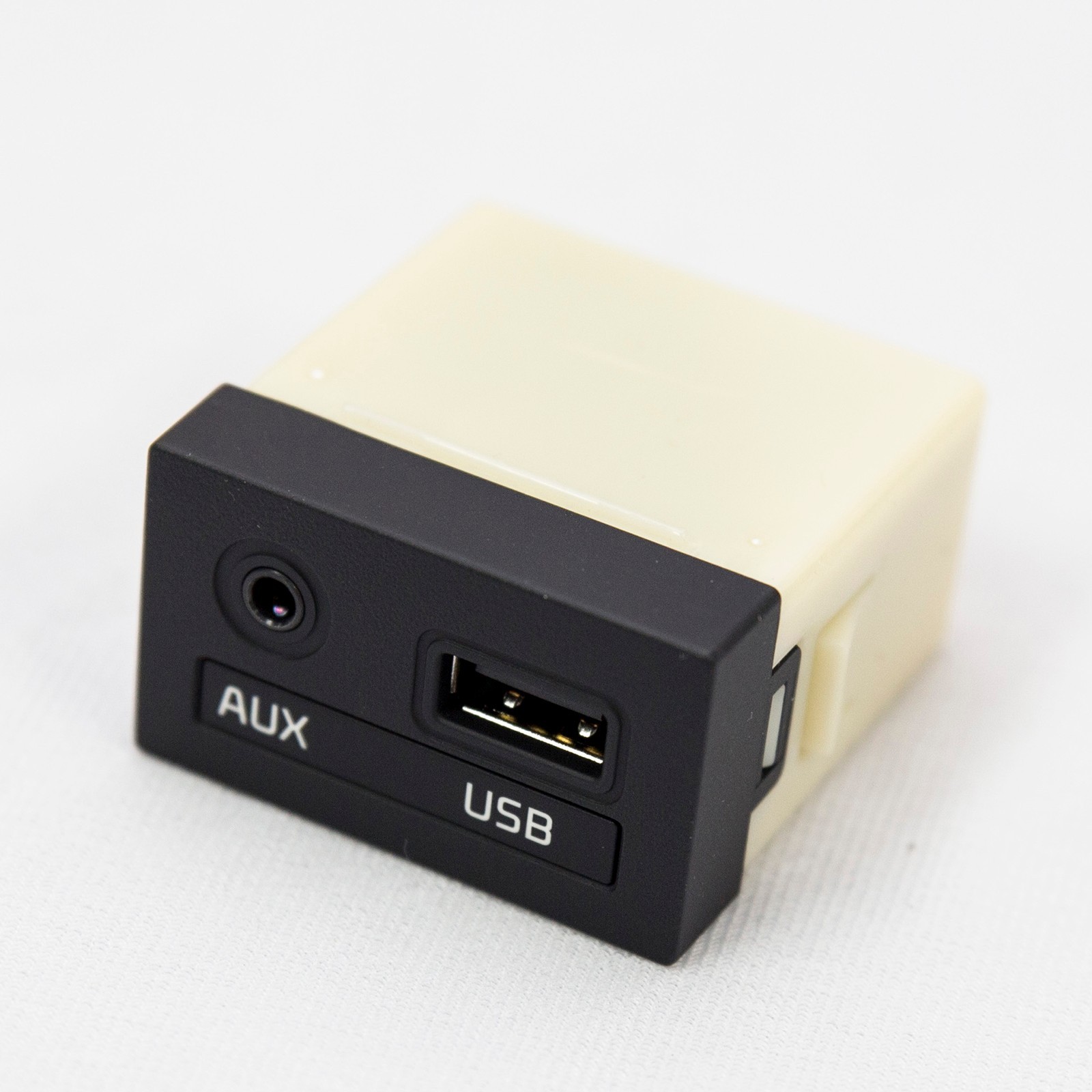

Cụ [@Mazda_TayBac;69241] thử xem lắp cái này được không:


Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
550
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh

Mazda_TayBac

Xe buýt
Biển số
OF-69241
Ngày cấp bằng
26/7/10
Số km
550
Động cơ
435,560 Mã lực
Nơi ở
Nơi máy bay cất/hạ cánh
Đã có khi nào cụ thử cắm tiếng vào đường aux còn hình cắm vào cái chân hôm trươc đã tìm đc chưa ạ. Lúc này chắc chắn chế độ aux sẽ đc bật. Cháu chỉ tự hỏi là khi đó hình cí nên đc ko hay phải chuyển chế độ av-in hình mới nên đc. Nếu lên đc hình khi cắm như vậy thì tốt quá, vì có thể đưa nốt dây hình về cái chân còn bỏ trống của aux thì mặt trước xe ko hề thay đổi mà vẫn đảm bảo yêu cầu
Cháu thì chưa thử nhưng theo suy luận của cháu thì AV IN và AUX là 2 chế độ khác nhau nên khó có thể chơi theo kiểu đó đc. Tuy nhiên hôm nào có thời gian cháu sẽ test xem thế nào.


peiyingjun84

Xe hơi
Biển số
OF-167455
Ngày cấp bằng
19/11/12
Số km
154
Động cơ
346,997 Mã lực
Nơi ở
Ha Noi, Vietnam, Vietnam
Website
xuatkhaulaodong24h.vn
Bài viết này được thực hiện nhằm hướng dẫn các cụ / mợ đã chót gửi lòng mình cho em gái chân ngắn K3 xem được phim HD và Video tất cả các loại đuôi, nghe nhạc Losless và các loại nhạc với đuôi bất kỳ trên màn hình DVD theo xe (CASKA CA 173-R4). Có thể kết nối duyệt web và nghe nhạc, xem phim từ youtube. Phần mềm giải quyết việc này là XBMC. Bài viết dưới có sử dụng nhiều tư liệu của cụ [@Mazda_TayBac;69241] xin cảm ơn cụ!.


Màn hình XBMC


DVD theo xe KIA K3 - Hàng OEM sản xuất tại "Nhật Bản" 8-}

Tiêu chí ở đây là cho âm thanh chất lượng tốt, hình ảnh đẹp, các cụ tự đi mua đồ về làm với chi phí cực rẻ (chỉ khoảng 1tr đồng). Phụ kiện mua thêm cực ít, chỉ 1-2 món. Tất cả các món đồ đều có thể mua nhờ tìm kiếm google . Ở Hà nội và TP HCM đều rất dễ kiếm các món này

Công việc cần làm bao gồm:

1. Mua sắm nguyên vật liệu
- Mua Raspberry Pi B+ (là máy tính nhỏ xíu, bằng đúng cái thẻ ATM nên để chỗ nào trên xe cũng dễ). Nó nhỏ nhưng bé hạt tiêu, xem full HD 1900x1080 êm ru. Các cụ có thể tìm thấy nó ở Việt Nam nhiều người bán lắm. Giá thị trường của nó tầm 1,2tr đã bao gồm nguồn, vỏ và thẻ nhớ. Raspberry Pi B+ chạy hệ điều hành nhân Linux. Còn ai muốn chạy tốt android có thể mua Banana Pi http://www.bananapi.com/ . Banana Pi cấu hình mạnh gấp đôi con Raspberry Pi B+, chạy được Android 4.4, Ubuntu và cả XBMC. Tuy nhiên giá cũng cao hơn.
Ngoài Raspberry Pi B+ ra, hiện nay đã có Raspberry Pi B 2 (phiên bản vừa phát hành đầu năm 2015 đã có bán tại VN với giá 950k cấu hình mạnh gấp 6 lần Pi B+. Các cụ có thể mua nó.



- Mua cáp RCA 3,5mm->AV tại tất cả các cửa hàng bán đồ điện và điện tử đều có, giá khoảng 10k đồng thôi.


(Cáp RCA lấy hình và tiếng từ RPI ra màn hình trên xe, loại cáp này có chống nhiễu). Cắt bỏ mấy cái đầu giắc hoa sen đi và hàn vào cái chân cắm như ở hình bên dưới​

- Mua một gói chân cắm chỉ có giá 30k đồng để hàn vào cái cáp RCA bên trên rồi cắm vào mặt sau DVD KIA K3 như hình bên dưới (nơi mua xem trong file hướng dẫn làm điều khiển hồng ngoại bên dưới nhé)



Chân cắm mua một gói 40 chiếc chỉ có giá 30k đồng. Tuy nhiên các cụ hãy cắt hết dây có sẵn của cái chân cắm đi, nối dây cáp RCA sát vào cái cọc cắm đó để cho hình ko bị nhiễu. Cái ảnh trên để dây của chân cắm dài quá.


Cách nối hình và tiếng từ RPI vào DVD xe KIA K3 Việt Nam


Mọi việc chỉ có vậy là hết phần kết nối.

+ Cách tháo DVD ra để đấu dây:Các kụ muốn tháo DVD của Kia K3 thì làm như sau ạ (Đây là hướng dẫn của cụ undefined

B1. Sử dụng công cụ dạng dẹt, cứng để bẩy góc này ra:


B2. Dùng tay kéo từ từ ra, kết hợp với tuốc nơ vít để mở các chốt còn lại:


B3. Tháo hẳn cover này ra cho dễ làm:


B4. Tháo duy nhất con vít này ra:


B5. Dùng 1 tay bênh góc tháo con vít ra, tay còn lại sử dụng dụng cụ dẹt để nạy DVD ra



2. Cài đặt máy tính Raspberry Pi (gọi tắt là Pi cho tiện)

B1- Cắm thẻ nhớ vào máy tính

B2- Tải bộ cài Raspbmc http://download.raspbmc.com/downloads/bin/installers/raspbmc-win32.zip. Giải nén chạy file setup trên máy tính và theo các hướng dẫn trên màn hình để cài vào thẻ nhớ


B3- Cắm thẻ nhớ vào Pi. Kết nối Pi với màn hình (bất kỳ màn hình nào có đường vào VIDEO hoặc HDMI) và chuột, bàn phím (cắm chuột và bàn phím qua cổng USB)

B4- Cắm nguồn cho Pi và nó sẽ khởi động vào màn hình cài đặt. Theo các hướng dẫn trên màn hình cài đặt để hoàn thiện.

B5- Sau khi cài xong giờ thì có thể đem nó gắn lên ô tô, theo sơ đồ ở hình phía trên đã đưa ra.

- Với XBMC xem phim nghe nhạc đã lắm các cụ ạ (cụ nào cài XBMC trên máy tính rồi thì biết nó đẹp thế nào - bộ cài cho máy tính http://kodi.tv/download/). Cụ nào mạnh tay thì mua thêm cái ổ cứng SSD về mà copy phim dùng trên ô tô đi đường sóc không hại ổ như các loại ổ cứng thường. Còn dùng ít thì cứ cắm USB vào cái cổng USB của Pi mà xài.

B6- Chuyển chế độ trên DVD về "AV IN" để dùng với chức năng này
Để chuyển chế độ trên DVD về chức năng "AV IN" thì bấm vào cái nút đỏ như hình bên dưới:


3. Cài đặt điều khiển từ xa cho Raspberry Pi

3.1. Điều khiển bằng điện thoại hoặc máy tính bảng


Dùng điện thoại, máy tính bảng làm điều khiển: Hệ điều hành IOS và ANDROID đều có phần mềm điều khiển cho XBMC, các cụ chỉ cần vào Appstore (với IOS) hoặc vào GooglePlay (Android) tìm với từ khóa XBMC nó sẽ hiện ra cái phần mềm XBMC Remote Control mà cài. Phương án này cả điện thoại và Rasberry Pi phải cùng nối vào một mạng lan vì nó điều khiển qua mạng lan chứ không phải qua hồng ngoại. Tất cả điện thoại Iphone và Android đều có tính năng Mobile Netword Sharing, đây là tính năng biến điện thoại thành cục phát wifi. Các cụ hãy tạo một mạng wifi trên con điện thoại và cho Rasspbrry Pi kết nối vào là điều khiển được.

Trường hợp thích dùng cục phát wifi riêng thì cần mua thêm cái YooBao mini router YB-801, nó là router wifi chỉ nhỏ bằng bao diêm, chạy điện 5v từ sạc tẩu thuốc hoặc từ cổng USB, giá trên mạng 400.000VND, nó có một cổng cắm dây mạng vào Pi khỏi phải mua USB Wifi cho Pi luôn. Dây mạng RJ45 loại rút mua luôn cái thế này: h-tp://www.maytinhviettrung.com/day-mang-rut/ thì việc cắm và bố trí trên xe cực dễ. Ngoài ra, nếu không muốn mua cục phát wifi và cũng không muốn biến điện thoại thành cục phát wifi thì có thể xem bài hướng dẫn ở mục 3 để biến raspberry pi thành điểm truy cập wifi (AP). Lúc đó việc điều khiển XBMC qua điện thoại vẫn hoạt động bình thường.

+ Phần mềm điều khiển cho android: https://play.google.com/store/apps/details?id=org.leetzone.android.yatsewidgetfree
+ Phần mềm điều khiển cho ios: https://itunes.apple.com/us/app/unofficial-official-xbmc-remote/id520480364?ls=1&mt=8
Tất cả đều là phần mềm miễn phí

+ Để dùng điện thoại làm điều khiển thì tốt nhất là đặt IP tĩnh cho con Pi, nếu để IP động mỗi lần khởi động nó lại có một IP khác thì điện thoại lại phải đặt lại IP cho phân mềm điều khiển gây mất thời gian và bất tiện. Cách đặt IP tĩnh cho Pi như sau:

- Trong XBMC, vào Programs → Raspbmc settings → Wired network configuration.
- Hủy dấu tích ở tùy chọn Automatic DHCP.
- Nhập địa chỉ tĩnh vào ô địa chỉ IP. Tùy theo dãy IP của rounter là gì mà đặt IP vào đây Ví dụ 192.168.0.50
- Cuộn xuống và tích vào tùy chọn Update Now. Raspbmc sẽ mất vài giây để cập nhật thiết lập mới.

Các hệ điều hành đều có phần mềm để điều khiển cho XBMC, trong bài này cháu hướng dẫn cài cho hệ điều hành android. Thực sự các cụ sẽ rất ngạc nhiên về cái tính năng tuyệt vời này
- Vào Google Play từ điện thoại rồi tìm với từ khóa "Yatse" - đây là phần mềm cháu đánh giá tuyệt vời. Trang chủ của nó là http://yatse.leetzone.org/redmine/projects/androidwidget
- Cài đặt, nó là phần mềm miễn phí
- Chạy phần mềm sau khi cài xong, nó sẽ hỏi các cụ tìm máy chủ xbmc hãy theo hướng dẫn của nó đến đoạn điền IP và Port cho nó. IP và PORT là IP của chính cái con Pi đấy (như trường hợp trên là 192.168.0.50). Tại mục điền IP và Port bên cạnh có dấu "? " hãy bấm vào đó nó sẽ dẫn đến trang web hướng dẫn các cụ tìm các số IP và Port cho XBMC. Điền vào là điều khiển được thôi. Cái này hay lắm

Màn hình điều khiển trên điện thoại​

Để tìm hiểu kỹ hơn về cách cài đặt điều khiển từ xa cho Raspberry Pi các cụ mợ có thể xem thêm tại mục "2.1.3. Cài đặt điều khiển từ xa cho Raspberry Pi" bên luồng Âm thanh - Điện - Nội Thất

3.2. Dùng điều khiển hồng ngoại

Hiện tại cháu đã hoàn thiện xong hướng dẫn chi tiết cách đấu nối, cài đặt và thiết lập sử dụng cho một bàn điều khiển hồng ngoại các cụ kiếm được từ bất cứ nguồn nào (từ Tivi, máy chiếu, điều hòa, đầu DVD, CD, VCD....) để điều khiển Raspbmc dùng cho tiện trên ô tô. Để không làm bài viết trở lên quá dài, cháu đã gói thành file thay vì viết hết lên forum. Các cụ quan tâm vui lòng tải file hướng dẫn tại đây:

http://www.mediafire.com/view/xexghug8qjtbqi7/Huong_dan_Pi_hoc_dieu_khien.pdf

Tải xong có thể in ra giấy cho dễ đọc và bao quát hoặc đọc trên máy tính nếu muốn.
cụ làm giúp e đc ko ạ. E sẽ hậu tạ cụ ạ.


ngochoangimsat

Xe điện
Biển số
OF-201349
Ngày cấp bằng
9/7/13
Số km
2,067
Động cơ
342,040 Mã lực
cụ làm giúp e đc ko ạ. E sẽ hậu tạ cụ ạ.
Cụ cứ mua đồ về , cháu chỉ cụ từng bước cụ làm ạ. Xe cụ K3 hay xe gì?

Mua cái B+ nhé, cái Pi 2 mới hơn còn nhiều vấn đề về phần mềm do nó vừa ra nên XBMC (tên mới sẽ là OSMC) cho nó còn đang được các lập trình viên phát triển, sợ cụ ko theo được

Chỉnh sửa cuối:

peiyingjun84

Xe hơi
Biển số
OF-167455
Ngày cấp bằng
19/11/12
Số km
154
Động cơ
346,997 Mã lực
Nơi ở
Ha Noi, Vietnam, Vietnam
Website
xuatkhaulaodong24h.vn
Cụ cứ mua đồ về , cháu chỉ cụ từng bước cụ làm ạ. Xe cụ K3 hay xe gì?

Mua cái B+ nhé, cái Pi 2 mới hơn còn nhiều vấn đề về phần mềm do nó vừa ra nên XBMC (tên mới sẽ là OSMC) cho nó còn đang được các lập trình viên phát triển, sợ cụ ko theo được
Xe e k3 ạ. Nhưng e ko biết mua cái đồ ấy ở đâu ạ. Cụ giúp e đc ko ạ.
