[Funland] Hình ảnh quân đội nhân dân Việt Nam

[sen]

Anh Phương hình như có chút nhầm lẫn, đây chính xác phải là khẩu Pindad SS1-V2 anh ợ Còn đây là 3 phiên bản của dòng Pindad SS1

E tưởng đây là khẩu K2?



[Estonque]

K2 là khẩu này cơ mụ ạ



[nguyenduc6688]

em chưa thấy hình ảnh các tầu hải quân của ta nhỉ?



[Estonque]

tàu chiến của hải quân mình thì có những loại sau, mà em nói tàu chiến thôi nhá, k có tàu bổ trợ, hậu cần, y tế, vận tải nọ kia đâu đấy

1, Osa II - đóng từ năm 1975, chỉ còn 4 trong 8 chiếc còn hoạt động. Vũ khí gồm 4 tên lửa SS-N-2B Styx SSM, 2 súng phòng không 30 ly

2, Turya - Đóng từ năm 1984 (HQ-334,335 không có ngư lôi), còn 5 chiếc đang hoạt động. Vũ khí gồm 1 cặp 57mm/70cal AA, 1 cặp 25mm, 4 ống phóng ngư lôi 533mm

3, Shershen PTF - Được đóng từ năm 1965, 3 chiếc còn hoạt động. Vũ khí gồm 1 cặp AK-725 DP 57 ly, 1 cặp 2M-3M AA 25 ly, 4 ống phóng ngư lôi TT cải tiến 533 ly (2 ống phóng ngư lôi Kiểu 53-65 và 2 ống phóng ngư lôi Kiểu 53-56B/K). Tàu này cũ quá nên ít ảnh chụp được của hải quân ta, em mượn hình của hải quân Liên Xô, mong bác thông cảm

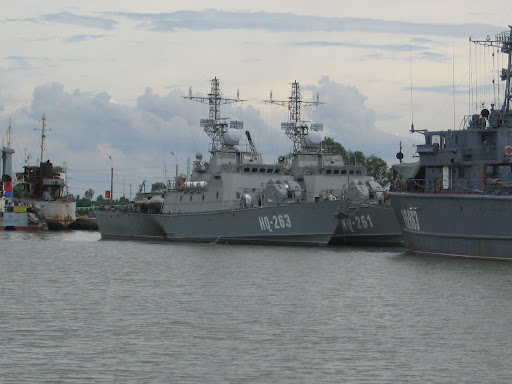

4, Svetlyak - Đóng năm 2006, 6 chiếc đang hoạt động, VN có dự định đóng 10-12 chiếc ở lớp này. Vũ khí gồm 1 khẩu AK-176M 76,2 ly, 4x4 (16) Ingal-M SR-SAM, 1 cặp AK-630 AA 30 ly, 1 súng phóng lựu AGS-17.

Hết phần tàu tuần tra bác nhé, mai em có time em up nốt mấy tàu dạng săn ngầm, đối hạm...... cho bác mãn nhãn



[Estonque]

5, Petya II - Có 3 chiếc đang hoạt động, đóng từ năm 1966. Vũ khí gồm 2 pháo hạm 76,2mm, 2 dàn phóng ngư lôi 401mm, 2 rocket chống ngầm RBU-6000 ASW RL, 2 DC racks, mìn.

6, Petya III - Có 3 chiếc, còn 2 chiếc mang số hiệu là HQ-09, HQ-11 đang hoạt động, đóng từ năm 1978 (HQ-11 không có ngư lôi nhưng có thêm pháo phòng không AA: 2 cặp 37mm và 2 cặp 23mm). Vũ khí 2 pháo hạm 76,2mm, 3 ống phóng ngư lôi 533mm, 4 rocket chống ngầm RBU-1200 ASW RL, 2 DC racks, mìn

( tàu BPS-500 HQ-381 neo cạnh Petya III HQ-11)

7, BPS-500 - Lắp ráp tại Việt Nam từ 1999 với kỹ thuật của Nga với số lượng 1 chiếc mang số hiệu HQ-381. Vũ khí gồm 8 tên lửa Kh-35 Uran SSM, 1 pháo hạm AK-176 76mm, 1 pháo phòng không AK-630 30mm, 2 súng máy MG 12,7mm

Còn lại 3 tàu chiến hiện đại nhất của Hải quân, e sẽ làm thành từng bài riêng, không tóm tắt như những tàu trên nữa



[Estonque]

Tarantul I

​

Tàu tên lửa lớp Tarantul I đã có mặt tại Việt Nam vào năm 1996. Và Việt Nam đã mua bản quyền đóng loại tàu này trong nước. Hiện Hải quân Việt Nam có 6 chiếc Tarantul 1. Tàu chiến Tarantul dùng để tác chiến tại các vùng cửa biển và ven bờ.

Vũ khí:

​

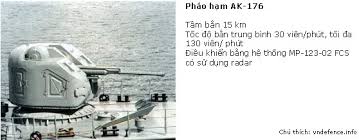

1 pháo tự động 76,2mm (AK-176M) được sử dụng để tiêu diệt các mục tiêu trên không và trên mặt nước (kể cả thủy lôi thả nổi trên mặt biển) và mục tiêu trên đất liền. Pháo có tầm bắn 15km, độ cao 11km, đạn dự trữ 152 viên với tốc độ bắn 120-130 phát/phút.

​

Hai pháo 6 nòng tự động 30mm (AK-630M) có tầm bắn 4-5km, đạn dự trữ 2000 viên và nhịp bắn 4000-5000 phát/phút.

​

Để bảo vệ tàu trước các đòn đánh trên không và ngư lôi, tàu được trang bị 02 ống phóng mồi bẫy PK-16, 01 giá phóng tên lửa mang vác Igla (12 quả).

​

2 dàn phóng với 4 tên lửa SS-N-2C Styx SSM tầm xa 80 km, tốc độ March 0.9 dùng để tiêu diệt các mục tiêu tàu nổi

Vận hành


Với lượng choán nước toàn tải 550 tấn và độ sâu mớn nước 2,56m tàu có tính năng đi biển rất cao, đảm bảo hiệu quả sử dụng vũ khí trên tàu và đạo hàng an toàn ở tốc độ nhỏ khi sóng biển ở cấp 5-8. Hệ thống động lực chính là khối động cơ tuabin khí gas M-15E.1 gồm 02 động cơ tuabin có thể giúp tàu chạy tuần tiễu hoặc chạy ở tốc độ tối đa. Trong điều kiện tiêu chuẩn, công suất tối đa của động cơ đạt 32000 HP, vận tốc tối đa 38 knot. Trong điều kiện khí hậu nhiệt đới, công suất tối đa đạt 23700 HP tương ứng với tốc độ tối đa 35 knot.
Kíp tàu gồm 44 thủy thủ trong đó có 8 sĩ quan. Thời gian hoạt động trên biển là 10 ngày, cự ly hoạt động khi chạy ở tốc độ 12 knot là 1650 dặm, nhiên liệu dự trữ tối đa cho phép tàu hoạt động với cự ly 2400 dặm.



[4banhxequay]

THưa các cụ là sao tàu nổi nhà mình hay sơn boong mầu đỏ sơn chống gỉ thế nhỉ. Sao không sơn màu nước biển hoặc mầu ghi sáng giống vỏ để giảm khả năng bị phát hiện từ trên ko không ?



[Estonque]

[FONT=&quot]TÀU HỘ VỆ TÊN LỬA[/FONT]
[FONT=&quot] PROJECT 1241.8 MOLNIYA[/FONT]

Nhiệm vụ

Tàu Project 12421 Molniya được thiết kể để tiêu diệt các tàu chiến, tàu vận tải cũng như các tàu đổ bộ của địch trên vùng biển mở.


Đặc điểm

• Tàu có thể sử dụng các loại vũ khí trong điều kiện biển động cấp 4 mà không bị giới hạn bởi tốc độ tối đa và động cơ hoạt động ở công suất cực đại, và sử dụng vũ khí trong điều kiện biển độc cấp 5 ở tốc độ tới 22 hải lý/h.

• Tàu có thể hoạt động trong điều kiện biển động tới cấp 7, cấp 8 nếu giảm tốc độ hành trình.

• Thiết kế tiên tiến với sự ứng dụng tới hơn 30 phát minh mới.

• Động cơ chính: Tàu được trang bị 2 máy đẩy GGTA M15E1 gas turbine. Điện năng tiêu thụ được cung cấp bởi 1 máy phát diesel DGF2A 100/1500 và 2 máy phát diesel DGR2A 200/1500.

Vũ khí và trang bị

• 1 hệ thống tên lửa đối hạm Uran-E (4 bệ phóng 3S-24E với tổng cộng 16 ống phóng cùng 16 tên lửa 3M-24E (SS-N-25 Switch Blade), tầm bắn 130km, điều khiển bởi hệ thống kiểm soát hỏa lực 3R-60UE

• 12 tên lửa phòng không vác vai Igla MANPADS

• Pháo nòng đơn 76.2mm AK-176M (314 viên)

• 2 pháo 6 nòng 30mm AK-630M (4.000 viên/nòng)

• 4 bệ phóng KT-216 cho hệ thống mồi bẫy tầm gần PK-10.
Thiết bị điện tử

- Radar mảng pha 3 chiều trinh sát mục tiêu trên không và trên biển Pozitiv-ME1 tầm trinh sát tối đa 150km trong điều kiện biển động cấp 3; có thể phát hiện mục tiêu bay có diện tích phản xạ radar 1m2 bay ở độ cao 1000m từ khoảng cách 110km; có thể phát hiện mục tiêu là tên lửa đối hạm có diện tích phản xạ radar 0,03m2 bay ở độ cao 15m từ khoảng cách 15km. Có thể theo dõi 15 mục tiêu bám cùng lúc 3-5 mục tiêu. Có thể phát hiện mục tiêu là tàu nổi có diện tích 10,000m2 từ ngoài đường chân trời.


- Radar phát hiện mục tiêu nổi Monument-E

- Hệ thống đối kháng điện tử MP-407-E

- Hệ thống tránh va Podzagolovok-24E…

Thông số kỹ thuật cơ bản:

Choán nước đầy tải: 510 tấn

Dài: 56,90m

Rộng: 10,20m

Mớn nước, đầy tải: 2,5m


Tốc độ
- Tối đa, ở nhiệt độ môi trường +15°C: 39-40 hải lý/h
- Tối đa, ở nhiệt độ môi trường +34°C: 35-36 hải lý/h
- Tốc độ tiết kiệm: 12-13 hải lý/h


Tầm hoạt động ở tốc độ tiết kiệm:
- Với đủ nhiên liệu: 1.450 hải lý
- Với nhiên liệu mang tối đa: 2.300 hải lý
Thủy thủ đoàn (người): 44
Dự trữ hành trình: 10 ngày
Trọng tải:
- Nhiên liệu: 74,03 tấn
- Dầu: 2,01 tấn
- Nước sạch: 17,48 tấn



Một số hình ảnh về tàu Molnya của Hải quân Nhân dân Việt Nam :

​



[springsea]

Ko hiểu mấy e Petya có nâng cấp trang bị SSM được kô nhỉ. Hộ vệ săn ngầm giãn nước cả 1000 tấn kém mỗi Gepard mà vũ khí hơi hẻo



[Estonque]

Ko hiểu mấy e Petya có nâng cấp trang bị SSM được kô nhỉ. Hộ vệ săn ngầm giãn nước cả 1000 tấn kém mỗi Gepard mà vũ khí hơi hẻo

cái này thì bác phải hỏi mấy bác trên Quân chủng



[fanfan]

Ko hiểu mấy e Petya có nâng cấp trang bị SSM được kô nhỉ. Hộ vệ săn ngầm giãn nước cả 1000 tấn kém mỗi Gepard mà vũ khí hơi hẻo

Iem cũng có tí thắc mắc rống bác, ngoài ra iem cũng cóa tí thắc mắc nà chả nhẽ mấy pác nhà mềnh lại không nghĩ ra sao? Dù gì cũng cả nghìn tấn chứ ít đâu nhỉ?



[Lạc mất vợ]

Tự hào ta đi lên,ơi Việt Nam!!!



[A03806]

Bây h là 2011 rồi mà e thấy toàn thiết bị những năm chiến tranh,hix có nhiều cái tuổi đời con hơn cả mấy ông lính sử dụng với lái rồi,buồn quá



[Mèo sạch thỉu]

Tiến lên chính quy hiện đại chắc cần tầm 2-30 năm nữa các cụ nhể ..



[fulro]

​

Mấy chú SQDB SV ở TQSQK3 đây. c7 hay c8???



[bumbin]

quần áo của lính ta trông ko được gồ ghề lắm.



[Kingpin]

bác lại sa vào bệnh hình thức rồi gồ ghề hơn thfi cũng chỉ 1 viên AK là tèo



[fanfan]

Mấy chú SQDB SV ở TQSQK3 đây. c7 hay c8???

Các pác cho iem hỏi là khi nào thì BĐ được đội mũ sắt thế, chư nhìn cái mũ cối tầu thì đạp nhẹ cái cũng rúm ró lại rồi thì chiến đấu cái khỉ gì đây?



[nguoingamsao02]

Các pác cho iem hỏi là khi nào thì BĐ được đội mũ sắt thế, chư nhìn cái mũ cối tầu thì đạp nhẹ cái cũng rúm ró lại rồi thì chiến đấu cái khỉ gì đây?

không nên nói như thế, nói như thế chứng tỏ là chạy theo mốt quá. Bây giờ chả quân đội nước nào trang bị mũ sắc cả. Đánh nhau nó chói lắm, toàn xài kiểu này à

Mũ cối là biểu tượng của QĐND Việt Nam, đã nổi tiếng thế giới. Ngày trước ta cũng có dùng mũ sắt, nhưng sau bỏ, không hiểu vì cớ gì. Nhưng chắc chắn không phải vì ta thiếu sắt. Mũ sắt chủ yếu dùng trong bộ đội phòng không với hải quân thôi. Bộ binh vẫn là mũ cối, mà công nghệ mũ cối bây giờ cũng hơn xưa nhiều rồi. Nhưng vừa rồi cũng thấy bộ binh diện mũ mới

Tuy vậy, đó chỉ là diễu binh thôi, chưa sử dụng đại trà. Chúng ta vẫn đẹp hơi bao giờ hết với mũ cối truyền thống ngày xưa

Và bây giờ



[sen]

Mấy chú SQDB SV ở TQSQK3 đây. c7 hay c8???

Cụ Ful tinh thế!
Chắc là hay lên đồi chiến thuật vặt sim à?
