[Funland] Giúp e vụ đấu đèn led này với ạ.

keeponlylove · 23:59 26/12/2017

tunggiang185 nói:
Nguồn máy tính ổn rồi nên k cần đâu cụ. Cái này em nói là em làm mà.

Vâng cụ. Thế nguồn từ sạc đt thì sao ạ? (Đôi khi cần cắm từ sạc)

keeponlylove · 00:01 27/12/2017

onglaodanhca81 nói:
Đây là dòng 1 chiều nên tính được ngay, không có lệch pha giữa dòng và áp.
Cụ cứ lấy R=U/I là ra . U=3,2. Còn cài I=350 là dòng cực đại. Khi đó đèn sẽ sáng nhất. R sẽ là 3,2/350 ~ 9 ôm thôi.
Nhưng trong điện 1 chiều thì em thấy cái I=350 của cụ là tương đối lớn đấy . Loại đèn LED kiểu này em chưa vọc , nhưng với các loại đen LED thời trước ( cách đây khoảng 4-5 năm ) thì chỉ cần dòng đến 20mA đã sáng lắm rồi. Thường khi thiết kế mạch em chỉ để cỡ 10-12 mA thôi.
Để chắc ăn, cụ ra chợ giời mua 1 gói điện trở loại 220 ôm . Túi 100 con có 5 hay 10K thôi. Về nhà đấu thử. Lúc đầu 1 trở, sau đó giảm điện trở bằng cách buộc 2 trở song song với nhau , sau đó tăng lên 3,4,5 ... n con , đến lúc nào thấy đèn đủ sáng thì tính giá trị tương đương = R/n.
Đấy là vọc, còn nếu cụ không thích vọc thì ra chỗ nào sửa điện thoại bảo họ thử cho là xong.

Cảm ơn cụ. E thích vọc chứ ra hàng e mua quách đèn Led xong

onglaodanhca81 · 00:02 27/12/2017

keeponlylove nói:
Cảm ơn cụ. E thích vọc chứ ra hàng e mua quách đèn Led xong

Cụ có ở gần Hà đông ko. Hôm nào cafe tí cụ nhế.

keeponlylove · 00:02 27/12/2017

coolpix8700 nói:
Tụ mà bác dùng trở thì lúc ban đầu cái tụ sẽ cấp cho led đủ 5v đấy!

Vâng, e hiểu rồi. Nhưng tưởng tụ cấp đủ 5v cho cả led và trở chứ cụ (đấu nối tiếp led và trở mà cụ?)

coolpix8700 · 00:02 27/12/2017

keeponlylove nói:
Nói thật e Ko biết về việc này, nghĩa là dòng qua led bao nhiu cũng Ok ạ??? Vượt 350mA có sao Ko ạ? (vd e có nguồn 5v 2a)

Vượt qua thì tuổi thọ của nó sẽ ngắn lại và sẽ ngắn lại rất nhanh theo mức tăng của dòng.
Nhưng nếu bác cấp cho nó 1 cái nguồn ổn định cỡ 3,4 vôn thì dòng rất khó vượt qua 350mA!
Muốn tăng dòng bác phải tăng điện áp!

keeponlylove · 00:03 27/12/2017

onglaodanhca81 nói:
Cụ có ở gần Hà đông ko. Hôm nào cafe tí cụ nhế.

E ở Trần Duy Hưng

, gần chỗ cụ Ko?

tunggiang185 · 00:03 27/12/2017

keeponlylove nói:
Vâng cụ. Thế nguồn từ sạc đt thì sao ạ? (Đôi khi cần cắm từ sạc)

Mấy cái nguồn đấy ghê răng lắm ạ. Lúc nó 5V lúc lại 5,3V loạn cào cào. Nếu dùng vậy phải non tay chấp nhận nó tối. Hạ tầm 2,7V.

coolpix8700 · 00:04 27/12/2017

keeponlylove nói:
Vâng, e hiểu rồi. Nhưng tưởng tụ cấp đủ 5v cho cả led và trở chứ cụ (đấu nối tiếp led và trở mà cụ?)

Tụ chỉ có tác dụng ổn áp khi áp thay đổi nhiều thôi (san phẳng sự nhấp nhô của áp)!
Nếu bác dùng nguồn 5V của USB thì áp khá ổn định, tụ hầu như chẳng có tác dụng!

keeponlylove · 00:06 27/12/2017

Tiện e hỏi các cụ: e đấu nối tiếp 2 cụm led (2x3) vào cái driver led như thế này ổn Ko ạ?

tunggiang185 · 00:08 27/12/2017

coolpix8700 nói:
Vượt qua thì tuổi thọ của nó sẽ ngắn lại và sẽ ngắn lại rất nhanh theo mức tăng của dòng.
Nhưng nếu bác cấp cho nó 1 cái nguồn ổn định cỡ 3,4 vôn thì dòng rất khó vượt qua 350mA!
Muốn tăng dòng bác phải tăng điện áp!

Mắt led s100 hiện tại thông số cũng 350mA cũng k ai dám cho quá 3,2V đâu cụ. Cái datasheet nó vậy nhưng thực tế thì em dùng loanh quanh 3V đấy là nguồn xịn. Nguồn lởm em hạ chỉ có 2,8V.
Nếu bóng 1W dòng 350mA thì lấy 1:0,35 nó tầm 2,8V ạ.

keeponlylove · 00:09 27/12/2017

tunggiang185 nói:
Mấy cái nguồn đấy ghê răng lắm ạ. Lúc nó 5V lúc lại 5,3V loạn cào cào. Nếu dùng vậy phải non tay chấp nhận nó tối. Hạ tầm 2,7V.

Vâng, e cũng ghê. Hạ bằng diot hay tụ cụ nhỉ??

tunggiang185 · 00:11 27/12/2017

keeponlylove nói:
Tiện e hỏi các cụ: e đấu nối tiếp 2 cụm led (2x3) vào cái driver led như thế này ổn Ko ạ?

Cái nguồn này hay cụ ạ. Điện áp nó biến đổi. Cụ nối tiếp 3 bóng vào ngon chớt. Cẩn thận cụ kiếm con trở sứ 1 ôm nối tiếp 4 cái vào.

tunggiang185 · 00:12 27/12/2017

keeponlylove nói:
Vâng, e cũng ghê. Hạ bằng diot hay tụ cụ nhỉ??

Hạ bằng điện trở thôi. Tụ để nguồn nó ổn định hơn thôi cụ chứ chả có tá dụng hạ đâu.

coolpix8700 · 00:13 27/12/2017

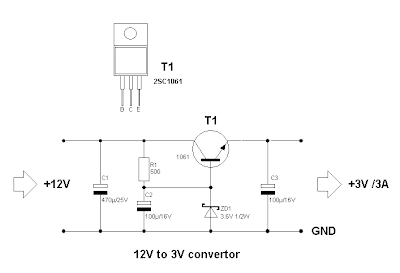

Bác làm 1 cái mạch như thế này cho an tâm

keeponlylove · 00:13 27/12/2017

tunggiang185 nói:
Cái nguồn này hay cụ ạ. Điện áp nó biến đổi. Cụ nối tiếp 3 bóng vào ngon chớt. Cẩn thận cụ kiếm con trở sứ 1 ôm nối tiếp 4 cái vào.

E cũng thấy lạ, có dòng ra, công suất mà Ko có dòng

. 3 bóng thì 9w vượt cs của nguồn (4-7w) có được Ko cụ?

tunggiang185 · 00:14 27/12/2017

keeponlylove nói:
E cũng thấy lạ, có dòng ra, công suất mà Ko có dòng . 3 bóng thì 9w vượt cs của nguồn (4-7w) có được Ko cụ?

3 bóng có 3w thôi mà cụ.

keeponlylove · 00:15 27/12/2017

tunggiang185 nói:
Hạ bằng điện trở thôi. Tụ để nguồn nó ổn định hơn thôi cụ chứ chả có tá dụng hạ đâu.

Em nhầm diot hay trở

.

coolpix8700 nói:
Bác làm 1 cái mạch như thế này cho an tâm

Vâng, cảm ơn cụ, e sẽ ngâm cứu làm. Nhưng nói thật với cụ là đọc mạch này e hiểu được 1/5 ký hiệu

keeponlylove · 00:16 27/12/2017

tunggiang185 nói:
3 bóng có 3w thôi mà cụ.

À, 1 cụm của e là 3 bóng nối tiếp rồi
E đang đấu 2 cụm (6 bóng) nối tiếp => điện áp tầm 18v

tunggiang185 · 00:18 27/12/2017

keeponlylove nói:
À, 1 cụm của e là 3 bóng nối tiếp rồi
E đang đấu 2 cụm (6 bóng) nối tiếp => điện áp tầm 18v

Cái nguồn đấy của cụ chỉ tải được 1 cụm 3 bóng thôi. Cố lắm lên 4 bóng. Nếu 5 bóng thì nguồn tèo. cái nguồn đấy tự nó điều chỉnh áp cụ ạ. Từ 2,5 đến 35V thì phải.

keeponlylove · 00:19 27/12/2017

tunggiang185 nói:
Cái nguồn đấy của cụ chỉ tải được 1 cụm 3 bóng thôi. Cố lắm lên 4 bóng. Nếu 5 bóng thì nguồn tèo.

6 bóng có 6w mà cụ??? Nguồn 4-7w. E sợ 3 bóng ít nên đấu 6
