[Thảo luận] DYI AUX IN cho Yaris & Vios 2008, không chọc ngoáy vào CD, sử dụng option nguyên bản

[H1975]

Các cụ có thể qua Thegioidochoicongnghe.com e làm cho nó nhanh, chuyên chế độ diy full cd oto, zalo Facebook 0988.434.435 các cụ qua ngắm ạ

Em trong SG. Cụ chế dùm em dây nối usb vào cổng aux cho đầu cd 6 đĩa Civic 2008 được không ạ ? Chi phí em sẽ chuyển khoản, cụ gửi vào em tự lắp.



[H1975]

Đc cụ ạ, cụ cứ inbox ảnh đầu cd của cụ vài Facebook cho e
Zalo Facebook của e la 0988.434.435

Đầu em là đầu nguyên bản, em có biết tháo ra đâu ạ. Cụ có gửi cho em thì hôm nào đi bảo dưỡng em nhờ mấy anh thợ gắn chứ em cũng không dám tự làm



[JAL]

Các cụ có thể qua Thegioidochoicongnghe.com e làm cho nó nhanh, chuyên chế độ diy full cd oto, zalo Facebook 0988.434.435 các cụ qua ngắm ạ

Cụ này nhiều loa hay nhỉ, có điều giá hơi chát



[ckvnvtbd]

Sau một thời gian mòn *** trên ghế , mỏi mắt tìm kiếm thông tin em đã DIY được AUX IN cho vợ 2 nhà em. Cách của em làm không phải bật nắp CD, không hàn xì đục đẽo gì CD cả.
Chất lượng âm thanh cũng phải được 98% so với CD, hơn các bộ Yatour 1.8 kủ và cách hàn dây là cái chắc rồi. Mà chi phí thì không đến 20k Việt Nam Đồng. Em thề em hứa em đảm bảo với các cụ là cực kỳ an toàn cho HU, vì đây là option nguyên bản khi sản xuất nó đã có sẵn rồi, chỉ là ít thông tin về nó thôi.
Tất cả những gì các cụ cần làm là cắm thêm dây vào jack 20 pin đằng sau Head Unit
Hình ảnh của em nó đây ah( các cụ chỉ quan tâm đến pin 15 đến pin 19 thôi):

Đồ nghề chuẩn bị như sau:
1: Jack 3.5 các bác cắt 1 đầu em nó ra sẽ thấy 3 dây (1 dây âm thanh vế trái, 1 dây âm thanh vế phải, 1 dây mass) cái này chắc các cụ biết oỳ.


2: 1 em điện trở 2,2k ôm (2200 ôm), các cụ ra chợ giời xin đểu cũng được vài cái.

Các đấu dây rất đơn giản:
Pin 15 cắm dây tín hiệu âm thanh vào vế phải (Right in +)
Pin 16 cắm dây mas của âm thanh (mass -)
Pin 17 cắm dây tín hiệu âm thanh vào vế phải (left in +)

Để Head unit kích hoạt chế độ nhận thêm AUX IN, các cụ phải nối pin 18 và 19 với nhau bằng một em điện trở giá trị >2,2k ôm. Đây là giá trị điện trở để HU kích hoạt AUX IN, thấp hơn em dự là không được.
HÌnh ảnh đấu dây như sau ah:


Cắm dây và jack vào HU xong xuôi. Các cụ cắm nguồn phát âm thanh vào jack 3.5, bật HU (khi cắm jack nếu HU đang bật sẽ kêu xoẹt xoẹt, cái này chắc các cụ biết oỳ)
Ấn nút disc==>> HU chạy chế độ CD
Ấn phát nữa em nó sẽ chuyển sang đế độ AUX IN. Thế lày lày các cụ:


Bộ Yatour có thêm cổng thẻ nhớ và USB, còn nếu các cụ chỉ cần AUX IN thì cách này cực ngon, cực bổ, cực rẻ, cực an toàn.
Em đã chuột bạch roài, đảm bảo với các cụ 100% chạy ngon, 1000% an toàn.
Em dự là mấy em A tít, Cam di là làm được hết ah. Các cụ khám thêm phá thêm nhé.
Cuối cùng: em thèm vodka các cụ ah.

Cụ cho hỏi: giả sử xe em đã có lỗ cắm aux trên HU, nếu e DIY như cụ, thì nếu em vừa phát nhạc qua DIY vừa phát qua lỗ aux (nguon âm khác) thì điều gì sẽ xảy ra ạ.
Em hỏi thế vì em đang có 2 nguồn âm độc lập mà chỉ có 1 lỗ aux



[ecstasy]

Cụ còn làm nữa không. Làm hộ e con civic 2011. Thành công e xin hậu tạ <3

cụ qua e nhé usb và aux cắm phát dùng ngon luôn ạ



[ecstasy]

Em trong SG. Cụ chế dùm em dây nối usb vào cổng aux cho đầu cd 6 đĩa Civic 2008 được không ạ ? Chi phí em sẽ chuyển khoản, cụ gửi vào em tự lắp.

ko phải chế ạ, cắm bộ adaptor cho civic là có usb luôn ạ



[ecstasy]

Bác ơi xe e là vios đời 2009 đầu CD có chế được USB không Bác?

2009 độ usb đơn giản cụ nhé



[Trương1994]

Với đầu như thế này thì làm thêm jack ãu kiểu gì vậy các bác chỉ e với



[ecstasy]

Với đầu như thế này thì làm thêm jack ãu kiểu gì vậy các bác chỉ e với

con này bác mua giắc aux cắm phía sau đầu cd là được luôn cụ nhé



[medela]

Em đánh dấu cái.



[HN_2012]

Với đầu như thế này thì làm thêm jack ãu kiểu gì vậy các bác chỉ e với

Cụ làm được chưa, up lên cho em thạm khảo với.

Cháu lắp rồi, tiếng rất ngon. Lắp thêm cục thu Bluetooth nghe điện thoại và nghe nhạc luôn. Cản ơn cụ!

Cụ làm thế nào, cụ nối điện trở bao nhiêu kom và nối chân bao nhiêu với chân bao nhiêu?
Em nối điện trở 2,2kom chân 18-19 không được.
Đầu CD của em như này cụ nào biết giúp em với nhé.
Tks các cụ.



[roberdlee]

Cái head mới của toy cũng rẻ mà, các cụ độ chế làm gì cho mệt !



[ecstasy]

Cụ làm được chưa, up lên cho em thạm khảo với.

Cụ làm thế nào, cụ nối điện trở bao nhiêu kom và nối chân bao nhiêu với chân bao nhiêu?
Em nối điện trở 2,2kom chân 18-19 không được.
Đầu CD của em như này cụ nào biết giúp em với nhé.
Tks các cụ.

con này lắp tốt cụ nhé, được cả usb đấy ạ
http://ducauto.com/index.php?route=product/product&path=69&product_id=102



[tuanbn]

Sau một thời gian mòn *** trên ghế , mỏi mắt tìm kiếm thông tin em đã DIY được AUX IN cho vợ 2 nhà em. Cách của em làm không phải bật nắp CD, không hàn xì đục đẽo gì CD cả.
Chất lượng âm thanh cũng phải được 98% so với CD, hơn các bộ Yatour 1.8 kủ và cách hàn dây là cái chắc rồi. Mà chi phí thì không đến 20k Việt Nam Đồng. Em thề em hứa em đảm bảo với các cụ là cực kỳ an toàn cho HU, vì đây là option nguyên bản khi sản xuất nó đã có sẵn rồi, chỉ là ít thông tin về nó thôi.
Tất cả những gì các cụ cần làm là cắm thêm dây vào jack 20 pin đằng sau Head Unit
Hình ảnh của em nó đây ah( các cụ chỉ quan tâm đến pin 15 đến pin 19 thôi):

Đồ nghề chuẩn bị như sau:
1: Jack 3.5 các bác cắt 1 đầu em nó ra sẽ thấy 3 dây (1 dây âm thanh vế trái, 1 dây âm thanh vế phải, 1 dây mass) cái này chắc các cụ biết oỳ.


2: 1 em điện trở 2,2k ôm (2200 ôm), các cụ ra chợ giời xin đểu cũng được vài cái.

Các đấu dây rất đơn giản:
Pin 15 cắm dây tín hiệu âm thanh vào vế phải (Right in +)
Pin 16 cắm dây mas của âm thanh (mass -)
Pin 17 cắm dây tín hiệu âm thanh vào vế phải (left in +)

Để Head unit kích hoạt chế độ nhận thêm AUX IN, các cụ phải nối pin 18 và 19 với nhau bằng một em điện trở giá trị >2,2k ôm. Đây là giá trị điện trở để HU kích hoạt AUX IN, thấp hơn em dự là không được.
HÌnh ảnh đấu dây như sau ah:


Cắm dây và jack vào HU xong xuôi. Các cụ cắm nguồn phát âm thanh vào jack 3.5, bật HU (khi cắm jack nếu HU đang bật sẽ kêu xoẹt xoẹt, cái này chắc các cụ biết oỳ)
Ấn nút disc==>> HU chạy chế độ CD
Ấn phát nữa em nó sẽ chuyển sang đế độ AUX IN. Thế lày lày các cụ:


Bộ Yatour có thêm cổng thẻ nhớ và USB, còn nếu các cụ chỉ cần AUX IN thì cách này cực ngon, cực bổ, cực rẻ, cực an toàn.
Em đã chuột bạch roài, đảm bảo với các cụ 100% chạy ngon, 1000% an toàn.
Em dự là mấy em A tít, Cam di là làm được hết ah. Các cụ khám thêm phá thêm nhé.
Cuối cùng: em thèm vodka các cụ ah.

Gặp bác quý quá, Thank bác nhiều !



[tuanbn]

Cụ làm được chưa, up lên cho em thạm khảo với.

Cụ làm thế nào, cụ nối điện trở bao nhiêu kom và nối chân bao nhiêu với chân bao nhiêu?
Em nối điện trở 2,2kom chân 18-19 không được.
Đầu CD của em như này cụ nào biết giúp em với nhé.
Tks các cụ.

Cụ làm được chưa, up lên cho em thạm khảo với.

Cụ làm thế nào, cụ nối điện trở bao nhiêu kom và nối chân bao nhiêu với chân bao nhiêu?
Em nối điện trở 2,2kom chân 18-19 không được.
Đầu CD của em như này cụ nào biết giúp em với nhé.
Tks các cụ.

Nó đơn giản là thế này. thay vì đầu điện trở khoảng 2000 Ω vào chân 18-19 thì bác đấu vào chân 16-19.

Nếu có khó khăn gì alô em cho ngắn gọn 0983921146



[HN_2012]

Nó đơn giản là thế này. thay vì đầu điện trở khoảng 2000 Ω vào chân 18-19 thì bác đấu vào chân 16-19.

Nếu có khó khăn gì alô em cho ngắn gọn 0983921146

Vâng, tks cụ, để hôm nào rảnh em thử lại, cần em nhờ cụ thêm, đầu của cụ mới nhế.

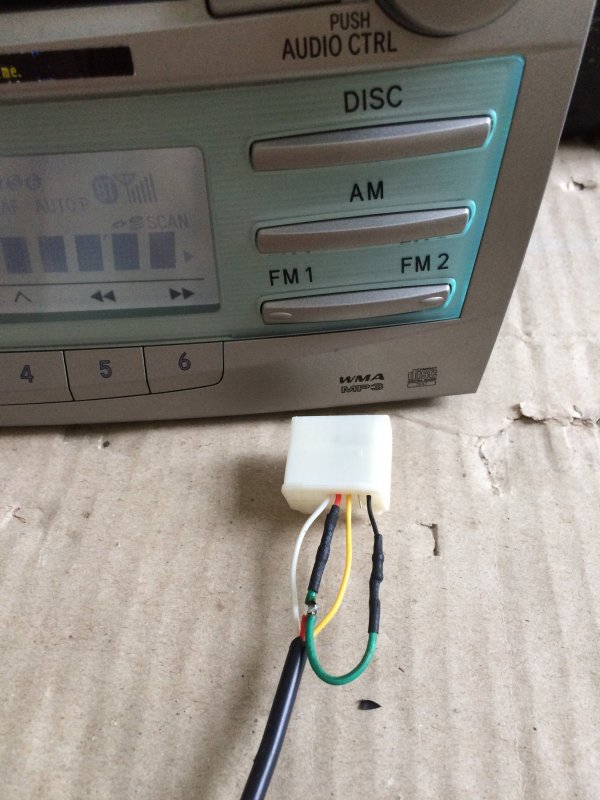

Cái đầu nhựa cụ mua ở đâu đấy, em phải mua jac đồng với ống bóp nhiệt để cắm thẳng nên mỗi lần mớ ra rất ngại sợ nó tuột ra.
Có cụ cứ bảo đầu giờ rẻ làm làm gì mất công, nhưng làm thế này khi được rất khoái, có khi làm xong cũng không mấy dùng nhưng nó là cái thú.



[tuanbn]

Vâng, tks cụ, để hôm nào rảnh em thử lại, cần em nhờ cụ thêm, đầu của cụ mới nhế.
Cái đầu nhựa cụ mua ở đâu đấy, em phải mua jac đồng với ống bóp nhiệt để cắm thẳng nên mỗi lần mớ ra rất ngại sợ nó tuột ra.
Có cụ cứ bảo đầu giờ rẻ làm làm gì mất công, nhưng làm thế này khi được rất khoái, có khi làm xong cũng không mấy dùng nhưng nó là cái thú.

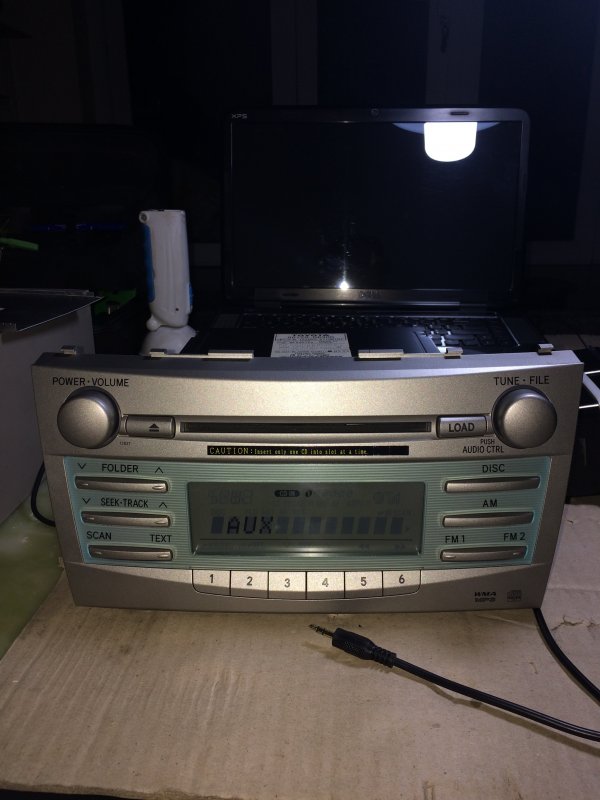

Jack thì ku em mua hộ ở Lazada , nguyên trang con R=2kOhm ở pin 18-19 về cắm vào nhấn Disc 2 lan thấy ko lên AUx mở đầu ra dò thử mạch thấy cần chuyển day 18 sang đấu chung vào Jack 16 = ok. Ai nói gì thì nói, mình nghe để tham khảo và thử nghiệm, mình thấy thích là nhích. ok. mình cũng hay nghe nhạc acaoustic nên thấy đầu đĩa này âm thanh ngon nhất vì vậy cố cải tạo. Vca62ouss !



[Dhungvvk]

Jack thì ku em mua hộ ở Lazada , nguyên trang con R=200kOhm ở pin 18-19 về cắm vào nhấn Disc 2 lan thấy ko len AUx thử chuyển day 18 sang đấu chung vào Jack 16 = ok. Ai nói gì thì nói, mình nghe để tham khảo và thử nghiệm, mình thấy thích là nhích. ok. mình cũng hay nghe nhạc accountic nên thấy đầu đĩa này âm thanh ngon nhất vì vậy cố cải tạo. Vậy thôi

Cụ hỏi ku em cụ xem mua lazada jack tên là gì để e mua ạ



[tuanbn]

Cụ hỏi ku em cụ xem mua lazada jack tên là gì để e mua ạ

Bác có ở gần em hay không, em đưa cho cái này dùng trước vì em cũng chưa cần gấp.



[Dhungvvk]

Bác có ở gần em hay không, em đưa cho cái này dùng trước vì em cũng chưa cần gấp.

Thank cụ trước. để em mai tháo cd ra ngắm và cắm thử chút vì cũng đã hàn đủ đồ nghề, còn thiếu mỗi giắc.
