Cao thủ giúp em đấu dây cho đầu CD 6 Disk Honda CRV. Để lắp lên xe cỏ với !!!

[manhcuongvn]

Như Tiêu đề . Em mới xin được một con đầu CD 6 Đĩa của CRV đời 209. Em muốn lắp lên con xe cỏ của em ( xe em đang dùng đầu CD 1 đin tầu). Bác nào chỉ giúp em với : VD Chân nào dùng làm gì.
Em cần 4 đường loa. +-
Điện nguồn, ăng ten, AUX, ....
Nhìn trên sơ đồ nó hơi khó hiểu!
Hoặc bác nào làm dịch vụ thì em mang qua các bác lắp vào cho em luôn.

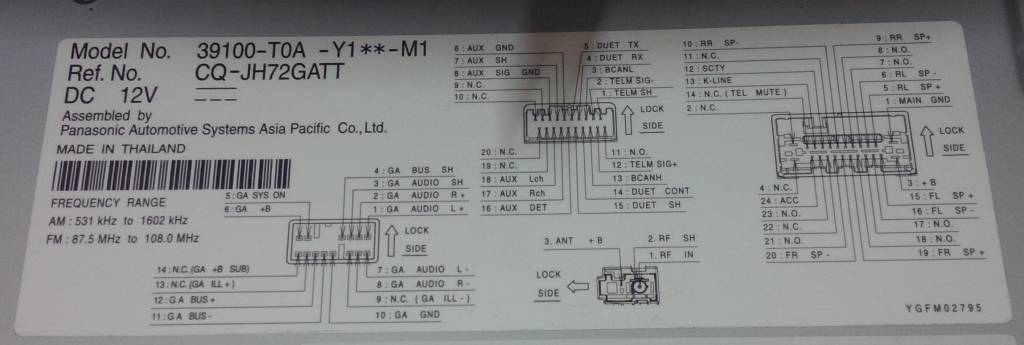

Ảnh sơ đồ nó thế này ạ

[/IMG]



[beu79]

Cụ cứ mang qua cửa hàng người ta đấu cho, mất khoảng 150k tiền công và dây là cùng.



[manhcuongvn]

up. các cụ giúp em với



[DuyThanhSNG]

Cụ ở đâu .để cháu có thể tới nghiên cứu cùng.



[manhcuongvn]

em ở Bách khoa ạ.



[hoangtunamtan]

Cụ không cần hiểu
2 dây cấp nguồn liên tục hot in all, tức là 1 dây mát vỏ xe và 1 dây đấu qua cầu chì 10a rồi phi thẳng vào cọc dương ắc qquy
1 dây khiển bật nguồn và đảm bảo tắt khóa điện là tắt hết luôn đài không chạy qua đêm được, đấu ACC ổ khóa điện bật điện là có điện điều khiển đài bật
1 dây đèn sáng các nút ấn và màn hình, đấu chung với dây tín hiệu điều khiển rơ le đèn lăng téc hoặc đèn pha, tối đi còn nhìn thấy nút mà ấn
2 dây + - loa trước trái
2 dây + - loa trước phải
2 dây + - loa sau trái
2 dây + - loa sau phải
2 dây tín hiệu rắc cắm hoa sen ra sup , loa trống
1 dây REM là dây tín hiệu điều khiển loa trống, dòng điện dây này max 500mA, có chế độ setup đặc biệt để cài đặt loa trống cốp sau chạy hay không chạy
tạm thời như vậy
CỤ mua thêm cầu chì 2 dây vài cái về đấu, rắc cắm hoa sen 4 đầu mạ vàng dài 3,5m, dây điện nhật chịu nhiệt 0.5 ly 10m làm dây khiển REM, dây 1 ly 10m làm dây nguồn loa SUP cốp có đấu cầu chì nhé. Thêm dây loa 1 ly xanh đỏ nhật nếu cần, mua thêm loa



[manhcuongvn]

Cụ không cần hiểu
2 dây cấp nguồn liên tục hot in all, tức là 1 dây mát vỏ xe và 1 dây đấu qua cầu chì 10a rồi phi thẳng vào cọc dương ắc qquy
1 dây khiển bật nguồn và đảm bảo tắt khóa điện là tắt hết luôn đài không chạy qua đêm được, đấu ACC ổ khóa điện bật điện là có điện điều khiển đài bật
1 dây đèn sáng các nút ấn và màn hình, đấu chung với dây tín hiệu điều khiển rơ le đèn lăng téc hoặc đèn pha, tối đi còn nhìn thấy nút mà ấn
2 dây + - loa trước trái
2 dây + - loa trước phải
2 dây + - loa sau trái
2 dây + - loa sau phải
2 dây tín hiệu rắc cắm hoa sen ra sup , loa trống
1 dây REM là dây tín hiệu điều khiển loa trống, dòng điện dây này max 500mA, có chế độ setup đặc biệt để cài đặt loa trống cốp sau chạy hay không chạy
tạm thời như vậy
CỤ mua thêm cầu chì 2 dây vài cái về đấu, rắc cắm hoa sen 4 đầu mạ vàng dài 3,5m, dây điện nhật chịu nhiệt 0.5 ly 10m làm dây khiển REM, dây 1 ly 10m làm dây nguồn loa SUP cốp có đấu cầu chì nhé. Thêm dây loa 1 ly xanh đỏ nhật nếu cần, mua thêm loa

em cần các bảc chỉ hộ em theo thứ tự trên sơ đồ ạ. VD dây số 1 đầu vào gì số 2 làm gì. cái nào ko cần dùng đến. Thanks các bác.



[banhkemgau]

nguyên tắc thì quá dễ nhưng cái công đọan lọ mọ đấu lên xe kok dễ đâu cụ ạ tốt nhất là ra thợ đấu đẹp đảm bảo an tòan hỏng còn bắt đề đc



[bluestar2006]

Mấy chân bác cần nằm ở cái giắc bên phải nhé

Chân số 7: B+ nối vào +12V thường trực (hot all time)
16: ACC nối với 12 V có điện khi bật chìa khóa sang Acc hay On
1: GND - nối mass
12: Illumination. Nối với dây nào có điện 12V khi bật đèn
6: Ill -. Có lẽ chân này cũng nối mass.

Các dây SP là loa:
FL, FR là Trái trước, Phải trước
RL, RR là Trái sau, Phải sau.

Mấy dây AUX ở giắc giữa: 18 - AUX L, 17 - AUX R, 6 - AUX GND. 16 - AUX DETect để phát hiện tín hiệu AUX - ở HU của KIA thì nối với 5 V, còn CRV em chưa biết nối đâu (12V hay mass) để nó nhận.

Tạm vậy đã, bác còn cần chân nào nữa không ạ



[AccordEX]

Mấy chân bác cần nằm ở cái giắc bên phải nhé

Chân số 7: B+ nối vào +12V thường trực (hot all time)
16: ACC nối với 12 V có điện khi bật chìa khóa sang Acc hay On
1: GND - nối mass
12: Illumination. Nối với dây nào có điện 12V khi bật đèn
6: Ill -. Có lẽ chân này cũng nối mass.

Các dây SP là loa:
FL, FR là Trái trước, Phải trước
RL, RR là Trái sau, Phải sau.

Mấy dây AUX ở giắc giữa: 18 - AUX L, 17 - AUX R, 6 - AUX GND. 16 - AUX DETect để phát hiện tín hiệu AUX - ở HU của KIA thì nối với 5 V, còn CRV em chưa biết nối đâu (12V hay mass) để nó nhận.

Tạm vậy đã, bác còn cần chân nào nữa không ạ

Như cụ bluestar là chuẩn rồi, em bổ sung tý như sau:
1+6 chập vào nhau đấu mass
12: là chân ill + , xác định bằng cách bật đèn rồi đo, không tìm thấy thì chơi chung ACC cũng đc.
Cụ cần xác định chuẩn chân ACC và chân B+, cái này dễ nhầm, nhầm thì cũng không sao nhưng mỗi lần tắt máy lại phải chỉnh lại từ đầu



[nguyenxuanphuc]

Em xin bo sung them ty a Cu co đồng hồ đo điện hay cái bóng đèn kiểm tra điện cho chuẩn. Dây 7 là b+ dùng đèn luon sáng. Dây 16 acc bác bật chìa khóa 1 nấc đèn sáng. Dây 1 là mát. Các cặp dây số 3,9 là loa trước bên phải, Cặp 4,10 loa trước bên trái. 2,8 loa sau bên phải. 11,5 loa sau bên trái cụ nhớ đáu đúng +,- cho chuẩn tiếng hay hơn chúc cụ thành công



[buihieu1989]

Như Tiêu đề . Em mới xin được một con đầu CD 6 Đĩa của CRV đời 209. Em muốn lắp lên con xe cỏ của em ( xe em đang dùng đầu CD 1 đin tầu). Bác nào chỉ giúp em với : VD Chân nào dùng làm gì.
Em cần 4 đường loa. +-
Điện nguồn, ăng ten, AUX, ....
Nhìn trên sơ đồ nó hơi khó hiểu!
Hoặc bác nào làm dịch vụ thì em mang qua các bác lắp vào cho em luôn.

Ảnh sơ đồ nó thế này ạ

[/IMG]

bác chủ cần em mang qua cho bộ dây 150 k an toàn chất lượng chuẩn, đỡ lằng nhằng



[manhcuongvn]

cám ơn các bác. để em chiến ạ.



[manhcuongvn]

Mấy chân bác cần nằm ở cái giắc bên phải nhé

Chân số 7: B+ nối vào +12V thường trực (hot all time)
16: ACC nối với 12 V có điện khi bật chìa khóa sang Acc hay On
1: GND - nối mass
12: Illumination. Nối với dây nào có điện 12V khi bật đèn
6: Ill -. Có lẽ chân này cũng nối mass.

Các dây SP là loa:
FL, FR là Trái trước, Phải trước
RL, RR là Trái sau, Phải sau.

Mấy dây AUX ở giắc giữa: 18 - AUX L, 17 - AUX R, 6 - AUX GND. 16 - AUX DETect để phát hiện tín hiệu AUX - ở HU của KIA thì nối với 5 V, còn CRV em chưa biết nối đâu (12V hay mass) để nó nhận.

Tạm vậy đã, bác còn cần chân nào nữa không ạ

Cám ơn bác em đã đấu ok hết rồi. dây Aux detech em đấu mát là ok.
BÁc chỉ nốt hộ em dây đấu ra loa sub với. Dây REM và dây tín hiệu !
Thansk bác trước



[bluestar2006]

Cám ơn bác em đã đấu ok hết rồi. dây Aux detech em đấu mát là ok.
BÁc chỉ nốt hộ em dây đấu ra loa sub với. Dây REM và dây tín hiệu !
Thansk bác trước

Theo em mấy thứ bác cần tiếp này nằm ở giắc còn lại nhé, bác kiểm tra xem đúng không

5, 6 hoặc 14: bác kiểm tra chân nào có +12V khi bật HU thì làm chân REM cho Sub
1-7, 2-8: Đường tín hiệu Audio Out Trái - Phải.

Hy vọng em suy luận đúng ạ



[duongduchien]

Em đang cần mấy cái giắc để cắm vào đầu CD theo xe CRV 2011

Bác nào có cho em xin hoặc mua lại nhé



[Đặng Ngọc Nghĩa]

Chuyện cũ nhắc lại. Đầu CD này của Em có khá nhiều chân không tra được trong comments trước của các bác, bác nào biết xin hướng dẫn dùm với. Ngoài ra, bác nào có jack của bộ này PM cho em với.



[hoang chinh]

Chuyện cũ nhắc lại. Đầu CD này của Em có khá nhiều chân không tra được trong comments trước của các bác, bác nào biết xin hướng dẫn dùm với. Ngoài ra, bác nào có jack của bộ này PM cho em với.

Cụ cứ mạnh dạn mang qua CH Nội thất thợ sẽ lo cho ạ. Chi phí khoảng 100> 150 k là cùng. Cụ cứ làm theo kiểu " ai cũng muốn làm Bác sĩ " thì Bác là người chịu hậu quả. Cụ mà có gần CH em thì em sẽ lắp đặt ngon lành cành đào cho Cụ. Em làm miễn phí nhé



[Đặng Ngọc Nghĩa]

Cụ cứ mạnh dạn mang qua CH Nội thất thợ sẽ lo cho ạ. Chi phí khoảng 100> 150 k là cùng. Cụ cứ làm theo kiểu " ai cũng muốn làm Bác sĩ " thì Bác là người chịu hậu quả. Cụ mà có gần CH em thì em sẽ lắp đặt ngon lành cành đào cho Cụ. Em làm miễn phí nhé

Cảm ơn bác hoang chinh nhá !
