[Funland] Các ký hiệu trong bản vẽ hoàn công điện nước

[hminh2005]

Em nhận nhà CC, có tập bản vẽ hoàn công tất cả các hạng mục căn hộ mình.Có cái đọc hiểu nhưng có cái ko hiểu, nhất là ký hiệu về cốt cao độ của đường nước cấp và thoát, đường đi ngầm của dây điện trên tường. Nhờ các cụ giải thích 1 số như sau:
BOP = FFL + 2450; BOD = FFL+2450; COP=FFL+2480
Các từ viết tắt BOP, BOD, COP, FFL cụ thể là như thế nào ?



[Đơn Giản EM là MAFIA]

Có hình cho dễ đoán ợ



[NNS]

CW: cool water: đường ống nước lạnh
HW: hot water: đường ống nước nóng
COP = center of pipe: cao độ tính từ tâm đường ống
BOP = bottom of pipe: cao độ tính từ đáy đường ống
AFFL= after finishing floor level: cốt sàn hoàn thiện



[Lacet_ti]

Em nhận nhà CC, có tập bản vẽ hoàn công tất cả các hạng mục căn hộ mình.Có cái đọc hiểu nhưng có cái ko hiểu, nhất là ký hiệu về cốt cao độ của đường nước cấp và thoát, đường đi ngầm của dây điện trên tường. Nhờ các cụ giải thích 1 số như sau:
BOP = FFL + 2450; BOD = FFL+2450; COP=FFL+2480
Các từ viết tắt BOP, BOD, COP, FFL cụ thể là như thế nào ?

Nôm na ống thoát, ống cấp BOP BoD, cop dùng các loại ống Ffl + số sau cùng là chiều dài ống.



[QMintech]

BOD: Board Of Director, em fun tí



[hminh2005]

CW: cool water: đường ống nước lạnh
HW: hot water: đường ống nước nóng
COP = center of pipe: cao độ tính từ tâm đường ống
BOP = bottom of pipe: cao độ tính từ đáy đường ống
AFFL= after finishing floor level: cốt sàn hoàn thiện

Cám ơn cụ nhưng em ko được mời rượu cụ mới chán.
Cốt sàn hoàn thiện chính là sàn gỗ hay gạch mình đứng ở trong buồng ?



[hminh2005]

Em copy một góc thoát nước để các cụ diễn giải cho dễ. Em chỉ thắc mắc bên ổ cắm, công tắc điện có độ cao. Còn mấy cái này ko thấy, chắc họ quan niệm nước thải thì đi ngầm dưới sàn ?



[NNS]

Em copy một góc thoát nước để các cụ diễn giải cho dễ. Em chỉ thắc mắc bên ổ cắm, công tắc điện có độ cao. Còn mấy cái này ko thấy, chắc họ quan niệm nước thải thì đi ngầm dưới sàn ?

View attachment 4058496

FFL: là cao độ sau khi lát gạch, ốp gỗ (theo thiết kế tòa cc, ko phải theo cụ thay đổi nhé)
đó, cụ nhìn bản vẽ thì biết, BOP=FFL+2570: tức là cụ đo từ mép sàn hoàn thiện (đã lát gạch hay gỗ) đến mép dưới ống nước là 2570
đường điện nó có để nó tránh cho cụ khoan đục đóng đinh chập mẹ nó điện, còn đường thoát nước nó toàn chạy dưới trần, nhẽ cũng chả cần



[zonda82]

Em bổ sung tí: FFL: Phai lờ phờ lo le vờ



[tranminhhoa]

BOP = bottom of pipe
FFL = finished floor
Cụ đưa ảnh chụp có chữ BOD COP đây em luận tiếp cho . COP chắc là center of pipe



[hminh2005]

FFL: là cao độ sau khi lát gạch, ốp gỗ (theo thiết kế tòa cc, ko phải theo cụ thay đổi nhé)
đó, cụ nhìn bản vẽ thì biết, BOP=FFL+2570: tức là cụ đo từ mép sàn hoàn thiện (đã lát gạch hay gỗ) đến mép dưới ống nước là 2570
đường điện nó có để nó tránh cho cụ khoan đục đóng đinh chập mẹ nó điện, còn đường thoát nước nó toàn chạy dưới trần, nhẽ cũng chả cần

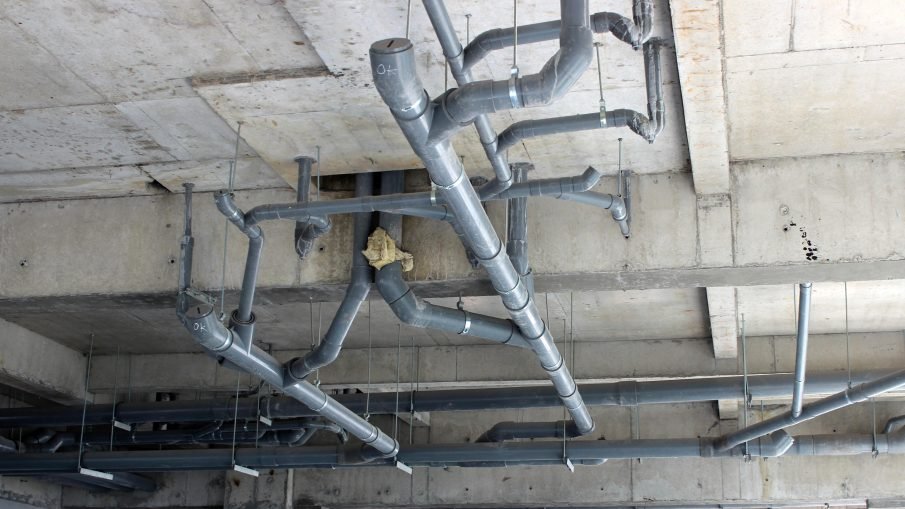

Đây là đường ống thoát nước. Vậy nó chạy ở trần tầng dưới ?



[hminh2005]

BOP = bottom of pipe
FFL = finished floor
Cụ đưa ảnh chụp có chữ BOD COP đây em luận tiếp cho . COP chắc là center of pipe

Em chụp ở trên rồi



[NNS]

Đây là đường ống thoát nước. Vậy nó chạy ở trần tầng dưới ?

thì rõ nó chả chạy dưới trần kĩ thuật nhà thằng dưới thì cụ nghĩ nó chạy dứoi bê tông à



[hdx]

thì rõ nó chả chạy dưới trần kĩ thuật nhà thằng dưới thì cụ nghĩ nó chạy dứoi bê tông à

Cái này nó mà bục ra thì thằng dưới ăn đủ ạ?



[NNS]

Cái này nó mà bục ra thì thằng dưới ăn đủ ạ?

chẹp, thì dõ, chả nhẽ nó phun được lên trên
nói thế thôi, chứ thi công đảm bảo chất lượng, đánh dốc đảm bảo thì cứ xài thôi, trừ hỏa hoạn với phá hoại, chứ yên lành sử dụng thì nó cũng cả toang được đâu cụ
