Các CỤ tư vấn giúp em chọn aptomat cho nhà 2 tầng

[Tuanzuan]

Em đang chuẩn bị xây nhà 2 tầng 1 tum. Có các tải từng phòng em dự tính là
- phòng kinh doanh: 5222w
- phòng khách: 3200w
- phòng bếp: 7100w
- phòng ngủ: 1800w
- tầng tum: 1270w
Các cụ nào am hiểu tư vấn giúp em chọn aptomat cho từng phòng và át tổng với ạ.
Em xin cảm ơn trước ạ



[Tuanzuan]

Thanks cụ. Vậy át tổng bao nhiêu thì ổn ạ



[kientrunganh]

Nhà e thì k lắp được at tổng to vì MCB to nhất là 50A nên e để hộp tầng 1 mỗi tầng 1 at 50A. Trên hộp tầng lại 1 át 50 A nữa. Nếu cụ làm thì lắp cái tủ điện to thì cho quả át tổng MCCB 100A là đủ.
Mà nhiều khi nhà mình đủ nhưng sở điện chỉ cấp cho mìn nguồn cáp có 2x6 với at ngoài tủ có 32A thôi, làm to họ k cho



[hongthuytuan]

Thanks cụ. Vậy át tổng bao nhiêu thì ổn ạ

Tổng cụ không làm cao hơn Ap ngoài công tơ. Trước đây như em biết thì ngoài công tơ họ làm 40A thôi. Nếu nhà cụ dùng cs lớn hơn thì phải xin tăng



[matizvan2009]

Thanks cụ. Vậy át tổng bao nhiêu thì ổn ạ

Mỗi tầng 1 at cụ nhé. Tốt thì cho cái bếp 1 cái riêng luôn



[cruze vt]

Nhà e thì k lắp được at tổng to vì MCB to nhất là 50A nên e để hộp tầng 1 mỗi tầng 1 at 50A. Trên hộp tầng lại 1 át 50 A nữa. Nếu cụ làm thì lắp cái tủ điện to thì cho quả át tổng MCCB 100A là đủ.
Mà nhiều khi nhà mình đủ nhưng sở điện chỉ cấp cho mìn nguồn cáp có 2x6 với at ngoài tủ có 32A thôi, làm to họ k cho

MCB của schneider bán phổ biến thì dòng cao nhất lên đến 63A, tuy nhiên nếu bác vẫn muốn dòng cao hơn thì có các model dòng C120N hoặc C120H dòng có thể lên đến 125A, bác chọn ABB hay Schneider đều có cả.



[cruze vt]

Tổng cụ không làm cao hơn Ap ngoài công tơ. Trước đây như em biết thì ngoài công tơ họ làm 40A thôi. Nếu nhà cụ dùng cs lớn hơn thì phải xin tăng

điện lực mặc định nếu lắp công-tơ 1 pha thì họ sẽ lắp cho mình 1 cái MCB 1P 40A (thông thường là của CHINT - Trung Quốc). Bác có thể tự thay cái MCB 1P 40A đó bằng 1 cái MCB 1P 63A nếu bác thích. Nhớ thay MCB 1P thôi vì nếu thay 2P thì điện lực sẽ tháo do cái 2P nó chiếm mất 1 module (cái thanh ray DIN Rail gắn trong đó chỉ là 1 đoạn ngắn cài được tối đa 6 module thôi) và như vậy không đủ chỗ cho 1 công-tơ điện khác.



[mabu_210]

Thanks cụ. Vậy át tổng bao nhiêu thì ổn ạ

1P 63A
.............................



[Tuanzuan]

Mỗi tầng 1 at cụ nhé. Tốt thì cho cái bếp 1 cái riêng luôn

điện lực mặc định nếu lắp công-tơ 1 pha thì họ sẽ lắp cho mình 1 cái MCB 1P 40A (thông thường là của CHINT - Trung Quốc). Bác có thể tự thay cái MCB 1P 40A đó bằng 1 cái MCB 1P 63A nếu bác thích. Nhớ thay MCB 1P thôi vì nếu thay 2P thì điện lực sẽ tháo do cái 2P nó chiếm mất 1 module (cái thanh ray DIN Rail gắn trong đó chỉ là 1 đoạn ngắn cài được tối đa 6 module thôi) và như vậy không đủ chỗ cho 1 công-tơ điện khác.

Thanks cụ. Các cụ nói em mới biết. Em tính lắp mỗi phòng 1 át riêng như em đã chia công suất ở trên. Nếu như cụ nói thì át tổng của em công suất lắp con bao nhiêu A ạ



[Euro2CityStar]

.............



[Tuanzuan]

Mỗi tầng 1 at cụ nhé. Tốt thì cho cái bếp 1 cái riêng luôn

Em tính lắp mỗi phòng 1 át riêng. Nhưng em chưa rõ át tổng lắp con bao nhiêu.



[Tuanzuan]

1P 63A
.............................

Át tổng 63A là ok à cụ.
Vì Em tính được I bếp = I phòng kd= 50A
I phòng khách= 32A
I tum = 20A
I phòng ngủ = 20A



[Hà Tam]

Công ty Điện lực lắp công tơ điện (điện kế) cho các hộ tiêu thụ điện có 2 loại 40A và 80A. Vì vậy cụ chỉ có thể lắp loại CB tổng cho cả nhà (ngay sau công tơ điện) loại CB 63A là phù hợp.
Trong bảng kê công suất thiết bị mỗi tầng của cụ thì đấy là công suất của tất cả các thiết bị cùng lúc hoạt động ở 1 thời điểm, ở gia đình thì hiếm khi mang tải đầy. Cụ xài đồ ở bếp cũng chỉ khoảng 1/2 hay 2/3 công suất tính toán là an toàn, chạy đầy tải thì CB bếp sẽ ngắt, nên để 40A cho an toàn.
Mặt khác các thiết bị điện dân dụng sử dụng cho gia đình như ổ cắm, phích cắm hay cả dây dẫn đều phải tuân theo 1 định mức (điện áp và dòng điện nhất định), thông dụng là 20A. Các vị trí như thế cũng chịu tải 20A. để an toàn thì lắp CB 16A hay 20A ngay ở đó.



[matizvan2009]

Thanks cụ. Các cụ nói em mới biết. Em tính lắp mỗi phòng 1 át riêng như em đã chia công suất ở trên. Nếu như cụ nói thì át tổng của em công suất lắp con bao nhiêu A ạ

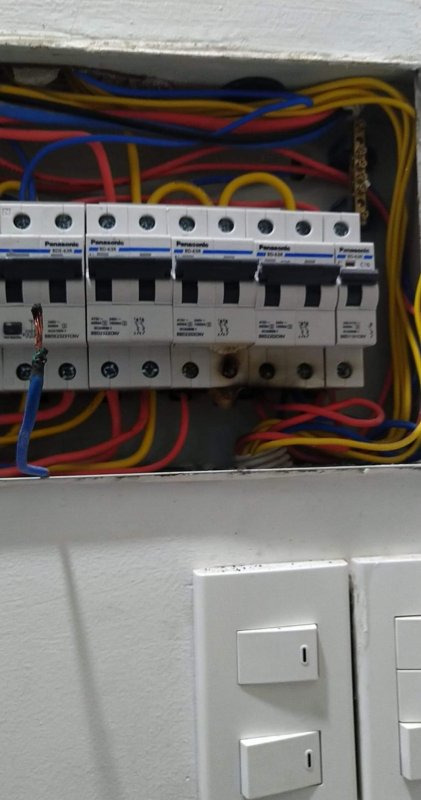

cụ chắc không hiểu ý mọi người, ngoài cái at từ counter vào thì mỗi tầng làm 1 cái at chống giật (loại cần gạt nó có 2 chân ấy) loại này của pana 30a (hay 40 em không nhớ) giá chừng 400k. Mỗi phòng thì làm cái at loại thường loại 20a pana cỡ 40k, nếu thừa tiền thì làm cái chống giật 30k (loại cần gạt có 1 chân) thì pana 200k.
--------
at 2 chân chống giật 32a, giá 400k

---------------
at 1 chân chống giật 30a

--------------------
chống giật 50a thì 600k



[cruze vt]

.............

nên chôn sẵn cái tủ điện loại lớn vì thật ra mấy cái tủ điện này nó cũng rẻ. Có điều kiện nên chọn các tủ điện bằng nhựa tốt của ABB, Schneider hay Hager chứ chôn mấy cái tủ sắt này cũng hơi ghê. Công tắc ổ cắm có thể chọn của Panasonic tuy nhiên MCB, RCCB thì nên chọn của ABB, Schneider hay Hager. RCBO của các hãng như ABB hay Schneider nó chỉ có 25A và 40A và thường giá rất cao nên có thể dùng 1 MCB 1P kết hợp với 1 cái RCCB có dòng tương đương (ví dụ RCBO 40A có thể dùng MCB 1P 40A kết hợp với RCCB 40A thì sẽ rẻ hơn là mua 1 RCBO 40A).



[Euro2CityStar]

hô hố thanh niên thuyết giảng gì đây

nên chôn sẵn cái tủ điện loại lớn vì thật ra mấy cái tủ điện này nó cũng rẻ. Có điều kiện nên chọn các tủ điện bằng nhựa tốt của ABB, Schneider hay Hager chứ chôn mấy cái tủ sắt này cũng hơi ghê. Công tắc ổ cắm có thể chọn của Panasonic tuy nhiên MCB, RCCB thì nên chọn của ABB, Schneider hay Hager. RCBO của các hãng như ABB hay Schneider nó chỉ có 25A và 40A và thường giá rất cao nên có thể dùng 1 MCB 1P kết hợp với 1 cái RCCB có dòng tương đương (ví dụ RCBO 40A có thể dùng MCB 1P 40A kết hợp với RCCB 40A thì sẽ rẻ hơn là mua 1 RCBO 40A).

đây đếch cần



[luongngoc]

điện lực mặc định nếu lắp công-tơ 1 pha thì họ sẽ lắp cho mình 1 cái MCB 1P 40A (thông thường là của CHINT - Trung Quốc). Bác có thể tự thay cái MCB 1P 40A đó bằng 1 cái MCB 1P 63A nếu bác thích. Nhớ thay MCB 1P thôi vì nếu thay 2P thì điện lực sẽ tháo do cái 2P nó chiếm mất 1 module (cái thanh ray DIN Rail gắn trong đó chỉ là 1 đoạn ngắn cài được tối đa 6 module thôi) và như vậy không đủ chỗ cho 1 công-tơ điện khác.

Nó mà thay đổi pha thì nguy hiểm



[danglq]

Nhà e thì k lắp được at tổng to vì MCB to nhất là 50A nên e để hộp tầng 1 mỗi tầng 1 at 50A. Trên hộp tầng lại 1 át 50 A nữa. Nếu cụ làm thì lắp cái tủ điện to thì cho quả át tổng MCCB 100A là đủ.
Mà nhiều khi nhà mình đủ nhưng sở điện chỉ cấp cho mìn nguồn cáp có 2x6 với at ngoài tủ có 32A thôi, làm to họ k cho

Em nhớ cột điện toàn 20A với 40A Xin lên 60A đã bắt phải chuyển sang hộ kinh doanh rồi!

Với lại cụ bên trên có bao h full hết các tầng đâu mà lo cụ ơi!



[QueViet]

Để em tính cho bác :
dòng từng phòng : chia công suất cho 220 sẽ ra tương ứng 23,7; 14; 32; 8; 5,7 ampe , chọn CB tổng các phòng tương ứng 32; 25; 40; 25; 25 ampe. Dòng tổng tính bằng cách cộng toàn bộ công suất rồi nhân với 0,7 để kể đến việc không dùng đồng thời các đồ điện sẽ là 13 kW ứng với 59 A, vây bác chọn CB tổng 63A, ứng với dây từ công tơ vào nhà là 10mm2.
Dây nhánh từ CB tổng ra CB phòng tương ứng 4; 2,5; 6; 2,5; 2,5 mm2
Dây ra đèn 1mm2 , ra ổ cắm 2,5 mm2, ra bếp 6 mm2
CB nhánh tương ứng là 10; 25; 40A
Cụ nên lắp thêm dây và cọc nối đất an toàn.



[Tuanzuan]

Để em tính cho bác :
dòng từng phòng : chia công suất cho 220 sẽ ra tương ứng 23,7; 14; 32; 8; 5,7 ampe , chọn CB tổng các phòng tương ứng 32; 25; 40; 25; 25 ampe. Dòng tổng tính bằng cách cộng toàn bộ công suất rồi nhân với 0,7 để kể đến việc không dùng đồng thời các đồ điện sẽ là 13 kW ứng với 59 A, vây bác chọn CB tổng 63A, ứng với dây từ công tơ vào nhà là 10mm2.
Dây nhánh từ CB tổng ra CB phòng tương ứng 4; 2,5; 6; 2,5; 2,5 mm2
Dây ra đèn 1mm2 , ra ổ cắm 2,5 mm2, ra bếp 6 mm2
CB nhánh tương ứng là 10; 25; 40A
Cụ nên lắp thêm dây và cọc nối đất an toàn.

Cảm ơn cụ chia sẻ. Cụ cho em hỏi lun là dây từ CB tổng đến CB phòng khách như cụ nói là 4mm2. Vậy dây từ CB phòng khách này em chia ra 2 nhánh ra các ổ cắm là bao nhiêu ạ. Vì tổng cs cả phòng là 5220w. Như em đọc dc là dây 2.5mm2 chịu tải tối đa 4kw. Vậy dây ra ổ cắm em phải đi dây 4mm2 à cụ. Hay khi chia ra 2 nhánh rồi thì mỗi nhánh chịu tải riêng.
