Bài viết này được thực hiện nhằm hướng dẫn các cụ / mợ đã chót gửi lòng mình cho em gái chân ngắn K3 xem được phim HD và Video tất cả các loại đuôi, nghe nhạc Losless và các loại nhạc với đuôi bất kỳ trên màn hình DVD theo xe (CASKA CA 173-R4). Có thể kết nối duyệt web và nghe nhạc, xem phim từ youtube. Phần mềm giải quyết việc này là XBMC. Bài viết dưới có sử dụng một số tư liệu hình ảnh của cụ [@Mazda_TayBac;69241] xin cảm ơn cụ!.
Màn hình XBMC
DVD theo xe KIA K3 - Hàng OEM sản xuất tại "Nhật Bản"
Tiêu chí ở đây là cho âm thanh chất lượng tốt, hình ảnh đẹp, các cụ tự đi mua đồ về làm với chi phí cực rẻ (chỉ khoảng 1tr đồng). Phụ kiện mua thêm cực ít, chỉ 1-2 món. Tất cả các món đồ đều có thể mua nhờ tìm kiếm google . Ở Hà nội và TP HCM đều rất dễ kiếm các món này
Công việc cần làm bao gồm:
1. Mua sắm nguyên vật liệu [tổng chi phí không quá 2.149.000đ]. Có thể tải xem bảng excell tổng hợp các linh kiện cần mua tại đây https://drive.google.com/file/d/0B3qhdJuRuw4HclFHRjJnTmwxblk/view?usp=sharing )
- Mua Raspberry Pi (là máy tính nhỏ xíu, bằng đúng cái thẻ ATM nên để chỗ nào trên xe cũng dễ). Nó nhỏ nhưng bé hạt tiêu, xem full HD 1900x1080 êm ru. Các cụ có thể tìm thấy nó ở Việt Nam nhiều người bán lắm. Giá thị trường của nó tầm 1,2tr đã bao gồm, vỏ và thẻ nhớ. Raspberry Pi chạy hệ điều hành nhân Linux.
(Chú ý: Nên mua loại vỏ nhựa màu đen có bắt ốc vít như hình phía cuối bài viết, không mua loại vỏ mica trong suốt này vi nó không chắc chắn, hay gãy các lẫy và rất không bền)

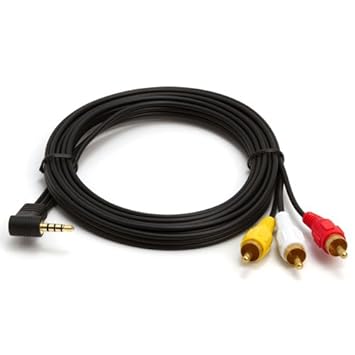

- Mua cáp RCA 3,5mm->AV tại tất cả các cửa hàng bán đồ điện và điện tử đều có, giá khoảng 100k đồng thôi.
http://nganhangphukien.com/cap-am-thanh/cap-3-5-ra-rca-cho-tivi-led-doi-moi.html
(Cáp RCA lấy hình và tiếng từ RPI ra màn hình trên xe, loại cáp này có chống nhiễu). Cắt bỏ mấy cái đầu giắc hoa sen đi và hàn vào cái chân cắm như ở hình bên dưới
- Mua cáp AV INPUT WIRE A để cắm vào DVD: Cáp này nếu ship từ trung quốc về đến Việt nam là 150k cháu đã từng mua một cọng. Các cụ tham khảo địa chỉ mua trực tuyến tại đây: http://world.taobao.com/item/19340508410.htm?spm=a312a.7728556.1414651174895.3.ybMFeH&scm=1007.10146.6070.0&id=19340508410&pvid=5054883f-e523-425e-9f41-7c36816728ad
Trường hợp không mua được cáp AV INPUT WIRE A thì tự chế bằng cách mua một gói chân cắm chỉ có giá 30k đồng để hàn vào cái cáp RCA bên trên rồi cắm vào mặt sau DVD KIA K3 như hình bên dưới (nơi mua xem trong file hướng dẫn làm điều khiển hồng ngoại bên dưới nhé)
Chân cắm mua một gói 40 chiếc chỉ có giá 30k đồng. Tuy nhiên các cụ hãy cắt hết dây có sẵn của cái chân cắm đi, nối dây cáp RCA sát vào cái cọc cắm đó để cho hình ko bị nhiễu. Cái ảnh trên để dây của chân cắm dài quá.
Cách nối hình và tiếng từ RPI vào DVD xe KIA K3 Việt Nam
Mọi việc chỉ có vậy là hết phần kết nối.
+ Cách tháo DVD ra để đấu dây:Các kụ muốn tháo DVD của Kia K3 thì làm như sau ạ (Đây là hướng dẫn của cụ Mazda_TayBac:
B1. Sử dụng công cụ dạng dẹt, cứng để bẩy góc này ra:
B2. Dùng tay kéo từ từ ra, kết hợp với tuốc nơ vít để mở các chốt còn lại:
B3. Tháo hẳn cover này ra cho dễ làm:
B4. Tháo duy nhất con vít này ra:
B5. Dùng 1 tay bênh góc tháo con vít ra, tay còn lại sử dụng dụng cụ dẹt để nạy DVD ra
2. Cài đặt máy tính Raspberry Pi (gọi tắt là Pi cho tiện)
B1- Cắm thẻ nhớ vào máy tính
B2- Tải bộ cài OSMC tại đây
https://osmc.tv/download/
chạy file setup trên máy tính và theo các hướng dẫn trên màn hình để cài vào thẻ nhớ
B3- Cắm thẻ nhớ vào Pi. Kết nối Pi với màn hình (bất kỳ màn hình nào có đường vào VIDEO hoặc HDMI) và chuột, bàn phím (cắm chuột và bàn phím qua cổng USB)
B4- Cắm nguồn cho Pi và nó sẽ khởi động vào màn hình cài đặt. Theo các hướng dẫn trên màn hình cài đặt để hoàn thiện.
B5- Sau khi cài xong giờ thì có thể đem nó gắn lên ô tô, theo sơ đồ ở hình phía trên đã đưa ra.
B6- Chuyển chế độ trên DVD về "AV IN" để dùng với chức năng này
Để chuyển chế độ trên DVD về chức năng "AV IN" thì bấm vào cái nút đỏ như hình bên dưới:
3. Cài đặt điều khiển từ xa cho Raspberry Pi
3.1. Điều khiển bằng chuột bay kiêm bàn phím
Mua con chuột bay C120 cắm vào điều khiển là tốt nhất đến thời điểm hiện tại
3.2. Dùng điều khiển hồng ngoại
Hiện tại cháu đã hoàn thiện xong hướng dẫn chi tiết cách đấu nối, cài đặt và thiết lập sử dụng cho một bàn điều khiển hồng ngoại các cụ kiếm được từ bất cứ nguồn nào (từ Tivi, máy chiếu, điều hòa, đầu DVD, CD, VCD....) để điều khiển Raspbmc dùng cho tiện trên ô tô. Để không làm bài viết trở lên quá dài, cháu đã gói thành file thay vì viết hết lên forum. Các cụ quan tâm vui lòng tải file hướng dẫn tại đây:
http://www.mediafire.com/view/hd1274ckznhu52a/Huong_dan_Pi_hoc_dieu_khien.pdf
Tải xong có thể in ra giấy cho dễ đọc và bao quát hoặc đọc trên máy tính nếu muốn.
3.3. Dùng các nút trên vô lăng để điều khiển
Dùng các phím trên vô lăng để điều khiển Raspberry Pi là dự án cháu cho rằng nó thú vị nhất và cũng là khó nhất. Để tiện tìm hiểu mời các cụ đọc ebook này do cháu biên soạn (lưu ý kỹ mục 2 và mục 6 trong ebook này) http://tranhchuthap.vn/bai-viet/canbus/Hack-CAN-BUS-Dieu-khien-volang.pdf
Lưu ý là trong đó viết khá chung chung cho các giao thức khác nhau. Khi đi vào cụ thể với K3 thì giao thức OBDII của nó là CAN BUS ISO15765-4 với khung truyền ID 11 bits.
Ngoài đọc ebook trên của cháu nếu các cụ đọc thêm kỹ 2 quyển này nữa thì có thể hack rất tốt nhiều thứ nữa
http://elmelectronics.com/ELM327/AT_Commands.pdf
http://elmelectronics.com/DSheets/ELM327DS.pdf
Dưới đây là một vài hình ảnh RPI2 lắp trên xe cháu
Chỉ với một tua vít và cái nhựa này là đủ thái dvd ra khỏi xe K3
Không có bất cứ một loại đuôi phim hay nhạc nào mà RPI không chơi được
Màn hình XBMC
DVD theo xe KIA K3 - Hàng OEM sản xuất tại "Nhật Bản"
Tiêu chí ở đây là cho âm thanh chất lượng tốt, hình ảnh đẹp, các cụ tự đi mua đồ về làm với chi phí cực rẻ (chỉ khoảng 1tr đồng). Phụ kiện mua thêm cực ít, chỉ 1-2 món. Tất cả các món đồ đều có thể mua nhờ tìm kiếm google . Ở Hà nội và TP HCM đều rất dễ kiếm các món này
Công việc cần làm bao gồm:
1. Mua sắm nguyên vật liệu [tổng chi phí không quá 2.149.000đ]. Có thể tải xem bảng excell tổng hợp các linh kiện cần mua tại đây https://drive.google.com/file/d/0B3qhdJuRuw4HclFHRjJnTmwxblk/view?usp=sharing )
- Mua Raspberry Pi (là máy tính nhỏ xíu, bằng đúng cái thẻ ATM nên để chỗ nào trên xe cũng dễ). Nó nhỏ nhưng bé hạt tiêu, xem full HD 1900x1080 êm ru. Các cụ có thể tìm thấy nó ở Việt Nam nhiều người bán lắm. Giá thị trường của nó tầm 1,2tr đã bao gồm, vỏ và thẻ nhớ. Raspberry Pi chạy hệ điều hành nhân Linux.
- Mua cáp RCA 3,5mm->AV tại tất cả các cửa hàng bán đồ điện và điện tử đều có, giá khoảng 100k đồng thôi.
http://nganhangphukien.com/cap-am-thanh/cap-3-5-ra-rca-cho-tivi-led-doi-moi.html
(Cáp RCA lấy hình và tiếng từ RPI ra màn hình trên xe, loại cáp này có chống nhiễu). Cắt bỏ mấy cái đầu giắc hoa sen đi và hàn vào cái chân cắm như ở hình bên dưới
- Mua cáp AV INPUT WIRE A để cắm vào DVD: Cáp này nếu ship từ trung quốc về đến Việt nam là 150k cháu đã từng mua một cọng. Các cụ tham khảo địa chỉ mua trực tuyến tại đây: http://world.taobao.com/item/19340508410.htm?spm=a312a.7728556.1414651174895.3.ybMFeH&scm=1007.10146.6070.0&id=19340508410&pvid=5054883f-e523-425e-9f41-7c36816728ad
Trường hợp không mua được cáp AV INPUT WIRE A thì tự chế bằng cách mua một gói chân cắm chỉ có giá 30k đồng để hàn vào cái cáp RCA bên trên rồi cắm vào mặt sau DVD KIA K3 như hình bên dưới (nơi mua xem trong file hướng dẫn làm điều khiển hồng ngoại bên dưới nhé)
Chân cắm mua một gói 40 chiếc chỉ có giá 30k đồng. Tuy nhiên các cụ hãy cắt hết dây có sẵn của cái chân cắm đi, nối dây cáp RCA sát vào cái cọc cắm đó để cho hình ko bị nhiễu. Cái ảnh trên để dây của chân cắm dài quá.
Cách nối hình và tiếng từ RPI vào DVD xe KIA K3 Việt Nam
Mọi việc chỉ có vậy là hết phần kết nối.
+ Cách tháo DVD ra để đấu dây:Các kụ muốn tháo DVD của Kia K3 thì làm như sau ạ (Đây là hướng dẫn của cụ Mazda_TayBac:
B1. Sử dụng công cụ dạng dẹt, cứng để bẩy góc này ra:
B2. Dùng tay kéo từ từ ra, kết hợp với tuốc nơ vít để mở các chốt còn lại:
B3. Tháo hẳn cover này ra cho dễ làm:
B4. Tháo duy nhất con vít này ra:
B5. Dùng 1 tay bênh góc tháo con vít ra, tay còn lại sử dụng dụng cụ dẹt để nạy DVD ra
2. Cài đặt máy tính Raspberry Pi (gọi tắt là Pi cho tiện)
B1- Cắm thẻ nhớ vào máy tính
B2- Tải bộ cài OSMC tại đây
https://osmc.tv/download/
chạy file setup trên máy tính và theo các hướng dẫn trên màn hình để cài vào thẻ nhớ
B3- Cắm thẻ nhớ vào Pi. Kết nối Pi với màn hình (bất kỳ màn hình nào có đường vào VIDEO hoặc HDMI) và chuột, bàn phím (cắm chuột và bàn phím qua cổng USB)
B4- Cắm nguồn cho Pi và nó sẽ khởi động vào màn hình cài đặt. Theo các hướng dẫn trên màn hình cài đặt để hoàn thiện.
B5- Sau khi cài xong giờ thì có thể đem nó gắn lên ô tô, theo sơ đồ ở hình phía trên đã đưa ra.
B6- Chuyển chế độ trên DVD về "AV IN" để dùng với chức năng này
Để chuyển chế độ trên DVD về chức năng "AV IN" thì bấm vào cái nút đỏ như hình bên dưới:
3. Cài đặt điều khiển từ xa cho Raspberry Pi
3.1. Điều khiển bằng chuột bay kiêm bàn phím
Mua con chuột bay C120 cắm vào điều khiển là tốt nhất đến thời điểm hiện tại
3.2. Dùng điều khiển hồng ngoại
Hiện tại cháu đã hoàn thiện xong hướng dẫn chi tiết cách đấu nối, cài đặt và thiết lập sử dụng cho một bàn điều khiển hồng ngoại các cụ kiếm được từ bất cứ nguồn nào (từ Tivi, máy chiếu, điều hòa, đầu DVD, CD, VCD....) để điều khiển Raspbmc dùng cho tiện trên ô tô. Để không làm bài viết trở lên quá dài, cháu đã gói thành file thay vì viết hết lên forum. Các cụ quan tâm vui lòng tải file hướng dẫn tại đây:
http://www.mediafire.com/view/hd1274ckznhu52a/Huong_dan_Pi_hoc_dieu_khien.pdf
Tải xong có thể in ra giấy cho dễ đọc và bao quát hoặc đọc trên máy tính nếu muốn.
3.3. Dùng các nút trên vô lăng để điều khiển
Dùng các phím trên vô lăng để điều khiển Raspberry Pi là dự án cháu cho rằng nó thú vị nhất và cũng là khó nhất. Để tiện tìm hiểu mời các cụ đọc ebook này do cháu biên soạn (lưu ý kỹ mục 2 và mục 6 trong ebook này) http://tranhchuthap.vn/bai-viet/canbus/Hack-CAN-BUS-Dieu-khien-volang.pdf
Lưu ý là trong đó viết khá chung chung cho các giao thức khác nhau. Khi đi vào cụ thể với K3 thì giao thức OBDII của nó là CAN BUS ISO15765-4 với khung truyền ID 11 bits.
Ngoài đọc ebook trên của cháu nếu các cụ đọc thêm kỹ 2 quyển này nữa thì có thể hack rất tốt nhiều thứ nữa
http://elmelectronics.com/ELM327/AT_Commands.pdf
http://elmelectronics.com/DSheets/ELM327DS.pdf
Dưới đây là một vài hình ảnh RPI2 lắp trên xe cháu
Chỉ với một tua vít và cái nhựa này là đủ thái dvd ra khỏi xe K3
Không có bất cứ một loại đuôi phim hay nhạc nào mà RPI không chơi được
